智恩太陽能集熱工程控制柜說明書：GLC01

設備技術參數說明

1、主機消耗功率:＜5W （不含電加熱、水泵、電磁閥）；

2、工作電壓：AC220V/380V ±10% ?50Hz；

3、電磁閥參數:AC220；

4、測溫精度：±2℃；

5、測溫范圍：0～99℃；

6、水位分檔：五檔；

7、控制電加熱功率：（根據客戶要求來訂）

8、熱交換泵功率一般：≤ 1000W （≤1000W 根據客戶要求來訂）

9、管道循環泵功率一般：≤1000W（≤1000W 根據客戶要求來訂）

10、漏電動作電流≤30mA／0.1S(大電流配件正泰電器）

三、設備使用規范說明

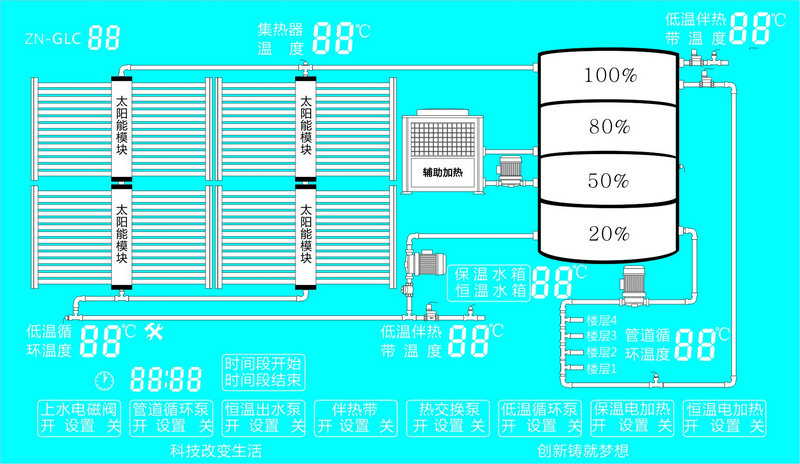

顯示：型號為ZN-GLC01；

設備功能說明

1、加水：系統上水受水位上下限顯示，具有三組定時功能，定時上水到指定水位，系統可以根據集熱器溫度或者水箱溫度定溫上水，保證連續陰天的時候，水箱在輔助加熱的情況有人可用，加水延時三分鐘啟動。

2、熱交換：熱交換采用溫差循環，和防凍循環（當?shù)蜏匮h(huán)溫度接的時候），系統有放高溫功能，當水箱溫度達到指定溫度的時候，將不在進行熱交換，防止水箱溫度過高。熱交換有防空抽功能當水位低于20%的時候停止熱交換，水位恢復之后延時三分鐘啟動。

3、恒溫出水：受恒溫水箱水位上下限控制，系統含兩組溫控進水，當保溫水箱溫度達到設置值的時候開始出水，連續陰天的時候，當恒溫水箱溫度加熱到一定溫度的時候開始補水。恒溫出水延時三分鐘啟動。

4、保溫加熱:受溫度上下限控制，受定時控制，系統有防空燒功能，當水位低于20%的時候停止電加熱，直到水位恢復之后延時三分鐘啟動。

5、恒溫加熱:受溫度上下限控制，受定時控制，系統有防空燒功能，當水位低于20%的時候停止電加熱，直到水位恢復之后延時三分鐘啟動。

6、管道循環：管道循環分三種工作方式，時控循環、溫控循環、溫差循環。當恒溫水箱溫度低于30度或者恒溫水箱水位低于20%的時候停止管道循環。等待溫度或者水位達到啟動條件之后延時三分鐘啟動。

7、伴熱帶：伴熱帶受伴熱帶溫度控制，低于設定值啟動，高于設定值+溫差的時候停止。

設備功能參數說明

1、加水：長按加水鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示20%（0%-80%可調）：保溫水箱水位下限設置，當保溫水箱水位低于20%的時候開始強制補水，高于20%的時候停止強制補水。備注：當此參數設置為0%的時候，系統強制補水功能無效。

“設置頁面2”顯示100%（20%-100%可調）：保溫水箱水位上限設置。

“設置頁面3”顯示20℃（20℃-99℃可調）：當此參數不等于20℃的時候。系統將根據集熱器溫度進行溫控上水。當集熱器溫度大于等于設置值的時候開始補水。備注：當此參數設置為20℃的時候，系統集熱器溫控補水功能無效。

“設置頁面4”顯示10℃（0℃-20℃可調）：集熱器溫控補水功能停止溫差。

“設置頁面5”顯示50℃（20℃-99℃可調）：當此參數不等于20℃的時候。系統將根據水箱溫度進行溫控上水。當水箱溫度大于等于設置值的時候開始補水。備注：當此參數設置為20℃的時候，系統水箱溫控補水功能無效。

“設置頁面6”顯示10℃（0℃-20℃可調）：水箱溫控補水功能停止溫差。

“設置頁面7”顯示06（0-23可調）：水箱第1次定時補水小時設置。

“設置頁面8”顯示0（0-59可調）：水箱第1次定時補水分鐘設置。

“設置頁面9”顯示80%（0%-100%可調）：水箱第1次定時補水水位設置。

“設置頁面10”顯示06（0-23可調）：水箱第2次定時補水小時設置。

“設置頁面11”顯示0（0-59可調）：水箱第2次定時補水分鐘設置。

“設置頁面12”顯示80%（0%-100%可調）：水箱第2次定時補水水位設置。

“設置頁面13”顯示06（0-23可調）：水箱第3次定時補水小時設置。

“設置頁面14”顯示0（0-59可調）：水箱第3次定時補水分鐘設置。

“設置頁面15”顯示80%（0%-100%可調）：水箱第3次定時補水水位設置。

備注：短按加水按鍵，加水手動輸出，當水箱水位達到設定水位上限或者加水自動輸出的時候停止手動輸出

2、熱交換：熱交換鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示10℃（0℃-30℃可調）：熱交換啟動溫差。

“設置頁面2”顯示3℃?（0℃-30℃可調）：熱交換停止溫差。

“設置頁面3”顯示90℃（30℃-99℃可調）：高溫保護溫度，當系統高溫保護之后停止熱交換，當水箱溫度低于設置值-5度的時候重新開始熱交換。

備注：短按熱交換按鍵，熱交換手動輸出，當再次按下手動按鈕的時候，手動停止輸出

3、恒溫出水：恒溫出水鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示20%（0%-80%可調）：恒溫水箱水位下限設置，當恒溫水箱水位低于20%的時候開始強制補水，高于20%的時候停止強制補水。備注：當此參數設置為0%的時候，系統強制補水功能無效。

“設置頁面2”顯示100%（20%-100%可調）：恒溫水箱水位上限設置。

“設置頁面3”顯示50℃（20℃-99℃可調）：系統將根據保溫水箱溫度進行溫控出水。當保溫水箱溫度大于等于設置值的時候開始出水。

“設置頁面4”顯示10℃（0℃-20℃可調）：保溫水箱溫控出水功能停止溫差。

“設置頁面5”顯示55℃（20℃-99℃可調）：系統將根據恒溫水箱溫度進行溫控上水。當恒溫水箱溫度大于等于設置值的時候開始補水。

“設置頁面6”顯示10℃（0℃-20℃可調）：恒溫水箱溫度溫控補水功能停止溫差。

備注：短按恒溫出水按鍵，恒溫出水手動輸出，當水箱水位達到設定水位上限或者加水自動輸出的時候停止手動輸出

4、管道循環：長按管道循環鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示1（0-2可調）：管道循環工作方式選擇，0為時控循環，1為溫控循環，2為溫差循環。

“設置頁面2”時控循環的時候改參數為工作時間，溫控循環的時候該參數為啟動溫度，溫差循環的時候該參數為啟動溫差。

“設置頁面3”時控循環的時候改參數為間隔時間，溫控循環的時候該參數為工作時間，溫差循環的時候該參數為停止溫差。

“設置頁面4”顯示06（0-23可調）：管道循環開始時間小時。

“設置頁面5”顯示0（0-59可調）：管道循環開始時間分鐘。

“設置頁面6”顯示23（0-23可調）：管道循環開始結束小時。

“設置頁面7”顯示59（0-59可調）：管道循環開始結束分鐘。

“設置頁面8”顯示30（20-99可調）：管道循環供水溫度設定，當恒溫水箱溫度高于這個設定值的時候才開啟管道循環，低于設定值-5度的時候停止管道循環，此參數設定到20度的時候表示不對供水溫度做限制，此參數無效。

備注：短按管道循環鍵，管道循環手動輸出，當再次按下手動按鈕的時候，手動停止輸出

5、伴熱帶：長按防凍鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示2（0-99可調）：伴熱帶啟動溫度。

“設置頁面2”顯示10（0-99可調）：伴熱帶停止溫差。

“設置頁面3”顯示2（0-99可調）：防凍循環啟動溫度

“設置頁面4”顯示（0-99可調）：防凍循環工作時間

備注：短按伴熱帶按鍵，伴熱帶手動輸出，當伴熱帶溫度達到設定停止溫度的時候或者伴熱帶自動輸出的時候停止手動輸出

6、保溫加熱：將顯示界面調整到保溫水箱溫度顯示的時候按住加溫鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示35℃（0℃-100℃可調）：保溫水箱溫度下限。

“設置頁面2”顯示55℃（0℃-100℃可調）：保溫水箱溫度上限。

“設置頁面3”顯示06（0-23可調）：水箱第1次定時加溫小時設置。

“設置頁面4”顯示0（0-59可調）：水箱第1次定時加溫分鐘設置。

“設置頁面5”顯示55℃（0℃-100℃可調）：水箱第1次定時加溫。

“設置頁面6”顯示06（0-23可調）：水箱第2次定時加溫小時設置。

“設置頁面7”顯示0（0-59可調）：水箱第2次定時加溫分鐘設置。

“設置頁面8”顯示55℃（0℃-100℃可調）：水箱第2次定時加溫。

“設置頁面9”顯示06（0-23可調）：水箱第3次定時加溫小時設置。

“設置頁面10”顯示0（0-59可調）：水箱第3次定時加溫分鐘設置。

“設置頁面11”顯示55℃（0℃-100℃可調）：水箱第3次定時加溫。

“設置頁面12”顯示06（0-23可調）：保溫加熱開始時間小時。

“設置頁面13”顯示0（0-59可調）：保溫加熱開始時間分鐘。

“設置頁面14”顯示23（0-23可調）：保溫加熱開始結束小時。

“設置頁面15”顯示59（0-59可調）：保溫加熱開始結束分鐘。

備注：短按加熱按鍵，加熱手動輸出，當水箱溫度達到設定溫度上限的時候或者加溫自動輸出的時候停止手動輸出

7、恒溫加熱：將顯示界面調整到恒溫水箱溫度顯示的時候按住加溫鍵三秒鐘之后進入加水參數設置，短按設置鍵可以調整“設置頁面”。

“設置頁面1”顯示35℃（0℃-100℃可調）：保溫水箱溫度下限。

“設置頁面2”顯示55℃（0℃-100℃可調）：保溫水箱溫度上限。

“設置頁面3”顯示06（0-23可調）：水箱第1次定時加溫小時設置。

“設置頁面4”顯示0（0-59可調）：水箱第1次定時加溫分鐘設置。

“設置頁面5”顯示55℃（0℃-100℃可調）：水箱第1次定時加溫。

“設置頁面6”顯示06（0-23可調）：水箱第2次定時加溫小時設置。

“設置頁面7”顯示0（0-59可調）：水箱第2次定時加溫分鐘設置。

“設置頁面8”顯示55℃（0℃-100℃可調）：水箱第2次定時加溫。

“設置頁面9”顯示06（0-23可調）：水箱第3次定時加溫小時設置。

“設置頁面10”顯示0（0-59可調）：水箱第3次定時加溫分鐘設置。

“設置頁面11”顯示55℃（0℃-100℃可調）：水箱第3次定時加溫。

“設置頁面12”顯示06（0-23可調）：恒溫加熱開始時間小時。

“設置頁面13”顯示0（0-59可調）：恒溫加熱開始時間分鐘。

“設置頁面14”顯示23（0-23可調）：恒溫加熱開始結束小時。

“設置頁面15”顯示59（0-59可調）：恒溫加熱開始結束分鐘。

備注：短按加熱按鍵，加熱手動輸出，當水箱溫度達到設定溫度上限的時候或者加溫自動輸出的時候停止手動輸出。

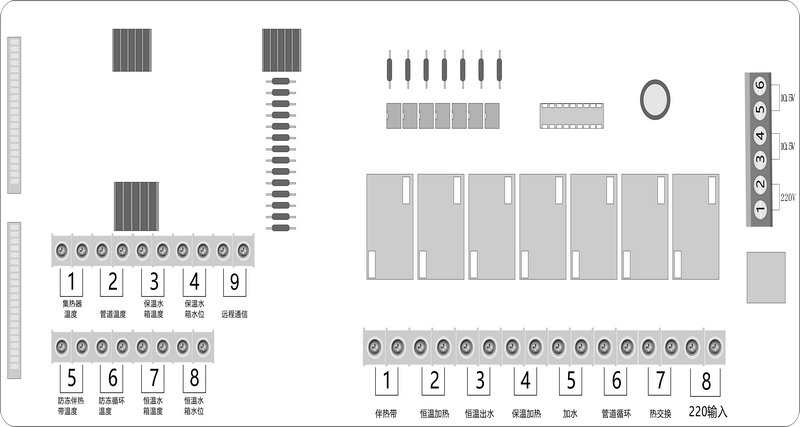

控制柜接線圖

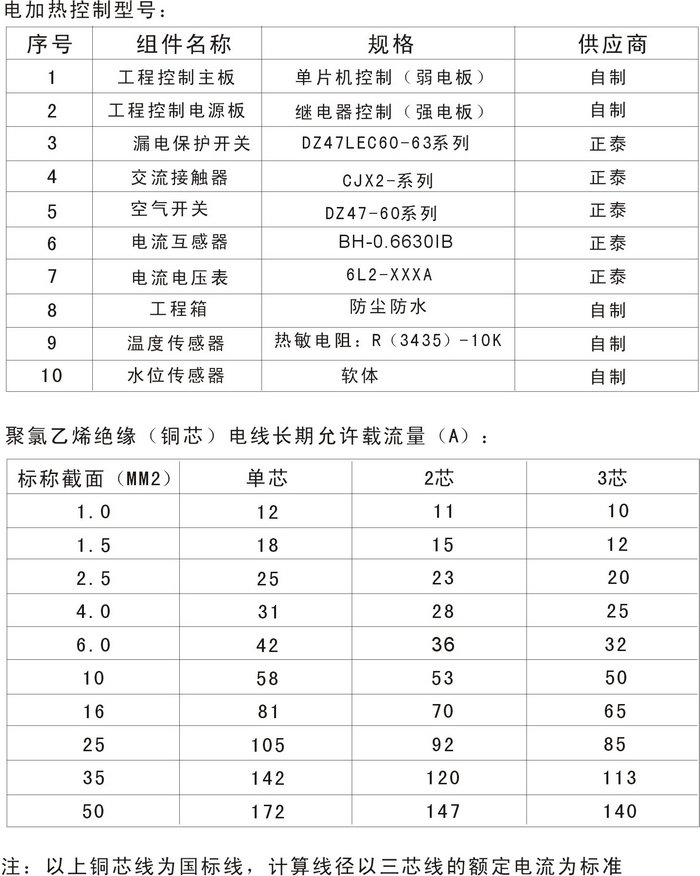

控制柜內部組件及型號

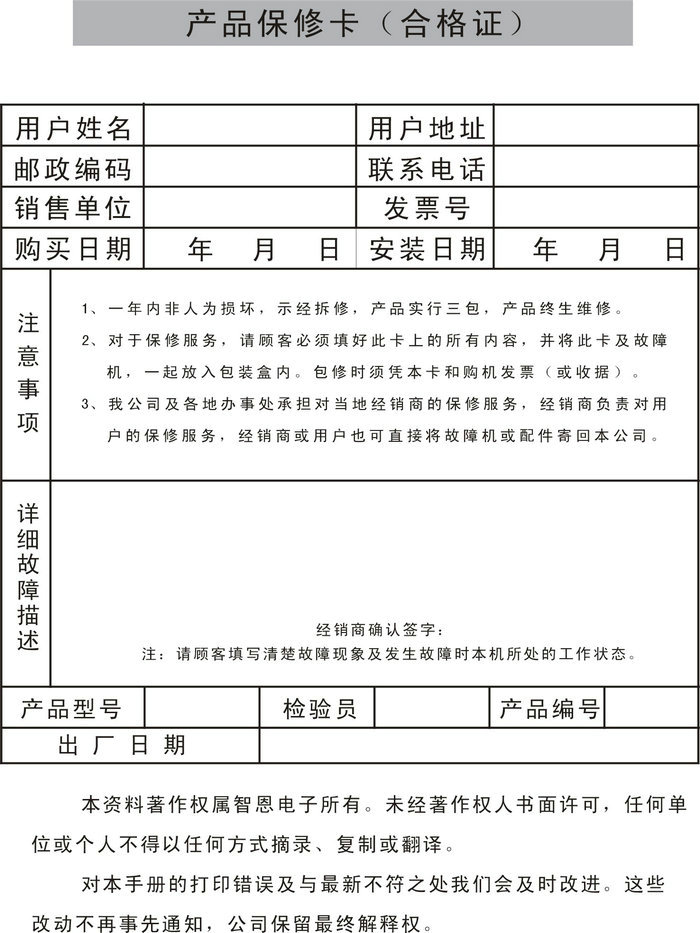

產品保修卡
