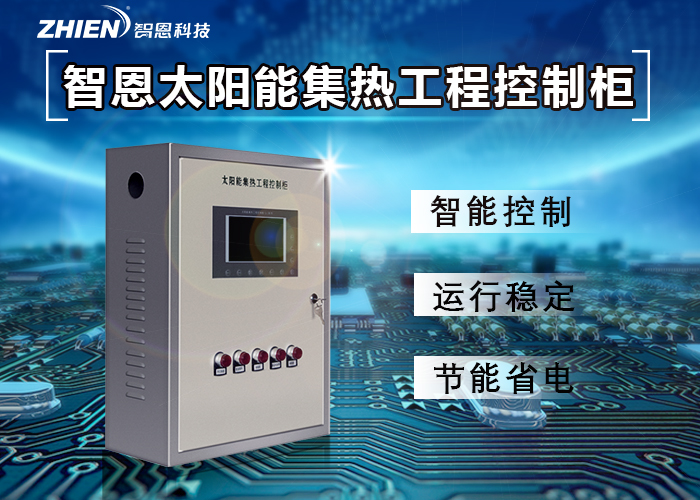

太陽能集熱工程控制柜的安裝步驟適用與商用太陽能熱水工程不銹鋼控制柜（室內 / 戶外防雨柜），兼顧施工交底、驗收文檔使用。

一、安裝前期準備

1、核對設備參數

確認控制柜額定電壓、回路數量、負載功率；核對配套傳感器（PT1000）、水泵、電磁閥、電加熱功率匹配。

2、工具與材料準備

沖擊鉆、扳手、壓線鉗、萬用表、電纜、線槽 / 線管、接地扁鐵、線號管、絕緣膠帶、固定膨脹螺栓。

3、選址要求（重點）

優先安裝在干燥、通風、便于檢修位置，避開雨水直淋、暴曬；戶外必須選用防雨不銹鋼控制柜。

遠離水箱蒸汽出口，防止水汽進入柜內造成短路。

柜體底部預留≥300mm 布線空間；高度建議：柜中心距地面 1.4～1.5m。

與水泵、傳感器距離合理，減少信號線長度，避免強電弱電同管敷設。

規范要求：強電電纜與溫度、水位信號線分開穿管，不能共管，防止信號干擾。

二、柜體固定安裝

1、放線定位，標記膨脹螺栓孔位；

2、打孔安裝膨脹螺栓，掛裝控制柜，調整水平、垂直；

3、柜體可靠固定，柜門開合順暢；

4、柜體接地：控制柜外殼必須單獨接入保護地線 PE，不可省略，防止漏電危險。

三、電纜布線與穿管施工

區分兩類線纜，分開走線：

1、強電回路（動力線）

集熱循環泵、補水閥、電輔熱、防凍伴熱帶電源線；

2、弱電信號線

溫度探頭、水位傳感器信號線（建議使用屏蔽線）。

布線原則：

強弱電線槽分隔，間距≥20cm；交叉處盡量垂直交叉；

線纜進入柜體使用防水接頭，戶外柜必須做好線纜入口密封，防止雨水、潮氣灌入；

所有線纜預留檢修余量，柜內走線整齊，固定線卡。

四、柜內接線（核心工序，順序不能亂）

接線全程斷電操作！

1、接入總進線電源

三相 380V / 單相 220V 進線接入總空開上端，區分 L 火線、N 零線、PE 地線。

2、負載出線接線

空開下端→接觸器→端子排，分別引出至：集熱循環泵、補水電磁閥、電加熱器、防凍回路等；每一路做好線號標識。

3、傳感器信號線接入端子排

依次接入：集熱器溫度 T1、水箱溫度 T2、管道防凍溫度 T3、水位傳感器；

信號線禁止與動力線捆扎在一起。

4、檢查所有端子螺絲緊固，杜絕虛接發熱。

五、線路通電前全面檢查（嚴禁直接合閘）

1、使用萬用表測量：相線對地?zé)o短路；相線之間無短路；

2、核對相序（三相設備）；

3、檢查地線連續可靠；

4、確認傳感器接線正負極無接反；

5、清理柜內線頭、雜物，防止異物造成短路。

六、上電調試步驟

1、合上總電源開關，控制柜通電，控制器屏幕點亮；

2、先切換至【手動模式】逐個測試負載

手動啟動循環泵、電磁閥、電加熱，確認轉向、啟停正常；發現水泵反轉立刻調整相序。

3、切換到【自動模式】，進入控制器參數設置：

設置集熱啟動溫差、停止溫差

設置高低補水水位

設置防凍啟動溫度、水箱恒溫溫度

開啟高低溫保護、低水位防干燒保護

4、傳感器信號校驗：

觀察控制器顯示溫度、水位數值是否和現場實際基本一致；數值異常排查探頭斷線、短路。

5、模擬工況試運行：

等待系統自然運行，觀察溫差循環啟停、補水、防凍邏輯是否符合設計要求。

七、收尾與驗收

1、整理柜內線纜，綁扎線束，粘貼回路標識牌；

2、封堵柜體多余進出線孔，戶外柜做好防水密封；

3、做好接地復測；

4、記錄調試參數，交付參數表、操作說明書；

5、對甲方運維人員進行操作培訓：手動 / 自動切換、參數修改、簡單故障判斷。

重要安全注意事項

1、所有接線作業必須斷電，持證電工操作；

2、電加熱回路負載大，線纜、接觸器容量預留余量；

3、潮濕環境務必配置漏電保護；

4、信號線屏蔽層單端接地，減少干擾；

5、禁止將控制器弱電端子直接接入 220V 強電，會燒毀主控板。
