太陽能集熱工程控制柜溫度傳感器選型完整方案核心原則：先匹配控制器型號，再根據走線距離、工況溫度、安裝環境選探頭結構，一旦規格選錯，系統溫差循環直接失效。
一：確認控制柜主控支持的傳感器類型（最優先?。?/strong>
兩大類別絕對不能互換
1、鉑電阻 PT1000
商用大中型太陽能集熱工程主流配置
2、NTC 熱敏電阻（5K/10K/50K）
多用于家用機、簡易小型經濟型控制器
快速判斷：
控制器說明書標注 PT1000 → 只能采購 PT1000 探頭
標注 NTC 10K（25℃）→ 只能用 10K NTC，5K/50K 不兼容
現場簡易檢測：萬用表室溫測量
PT1000 ≈1097Ω；10K NTC≈10kΩ，阻值差距巨大，一眼區分。
PT1000 補充選型要點
工程常規選用兩線制 PT1000，滿足太陽能測溫需求；
超長距離（＞80 米）、高精度要求可選三線制，抵消導線電阻誤差；
信號線優先屏蔽線，減少水泵啟停帶來的電磁干擾。
二：根據布線距離選擇
1、線路長度＜30m
PT1000 兩線制 / 10K NTC 均可
2、線路長度 30m～120m（工程最常見）
優先：PT1000
不推薦普通 NTC：導線電阻會造成溫度漂移，溫差循環誤動作
3、線路＞120 米遠距離
選用三線制 PT1000，強制使用屏蔽信號線
總結：酒店、廠區大型太陽能熱水工程，只要走線較長，統一標配 PT1000 是行業穩妥方案。
三：按測溫點位選擇探頭外殼與耐溫規格
太陽能系統三個測溫點要求不一樣：
1. 集熱器出口探頭（T1）
工況：最高溫度可達 120℃以上（空曬高溫）
要求：耐溫≥150℃；不銹鋼封裝；管夾式 / 螺紋安裝
禁止使用普通低溫 NTC 探頭，容易高溫老化漂移。
2. 水箱溫度探頭（T2）
長期水溫 50～80℃，選擇防水不銹鋼探頭，可插入水箱盲管內。
3. 管道防凍探頭（T3）
安裝在室外管道外壁，管夾固定，耐溫要求一般，但必須防水防潮。
四：探頭結構形式選型
1、管夾式探頭
抱箍固定在管道外壁，用于防凍測溫、不便開孔管路；優點安裝方便。
缺點：外壁測溫受環境影響，精度略低。

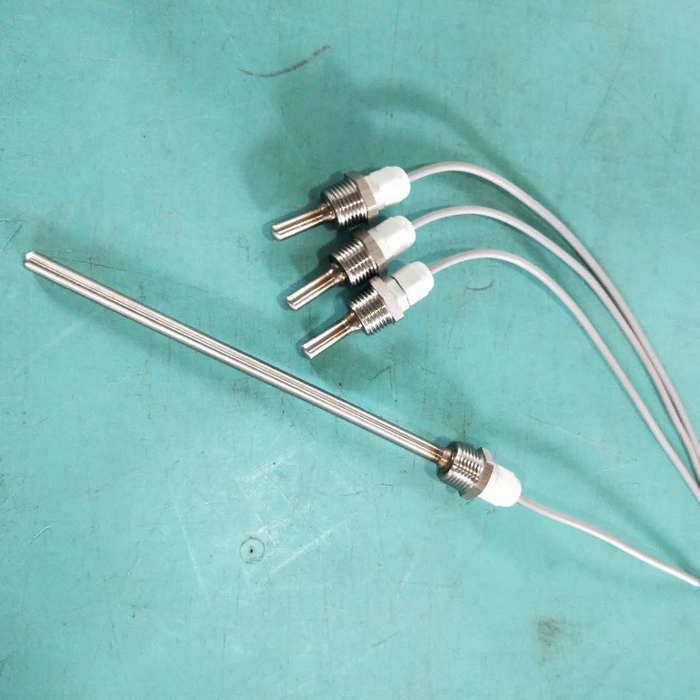

2、螺紋插入式探頭（M8/M10 螺紋）
擰入管道盲管、水箱盲管，介質直接導熱，測溫精度最高；
集熱主管、水箱測溫優先選用。
3、貼片式
極少用于集熱工程，一般不推薦。
五：線纜選擇規范（極易忽視）
1、PT1000：2×0.75㎡屏蔽信號線
2、NTC 探頭：2×0.5㎡屏蔽線
強弱電分開穿管，信號線不要和水泵動力電纜同線管并行；
戶外布線選用耐候、防老化線纜。
六：環境特殊要求
1、露天、潮濕機房：探頭接頭必須防水，優先一體灌封防水探頭；
2、北方冬季低溫環境：確認線纜耐低溫，不發硬開裂；
3、防凍液閉式換熱系統：探頭長期接觸防凍液，外殼 304 不銹鋼防腐蝕。
七：選型避坑清單（現場高頻錯誤）
1、控制器 PT1000，誤用 10K NTC，溫度顯示錯亂
2、長線工程使用 NTC，出現溫差循環頻繁啟停或者不啟動
3、集熱器位置用普通低溫探頭，空曬高溫燒毀探頭
4、不使用屏蔽線，水泵工作時溫度數值跳變、系統誤動作
5、探頭虛貼管壁，測溫不準，導致集熱循環失控
八：快速選型推薦（直接套用）
場景 1：大中型商用太陽能集熱工程（宿舍、酒店 5 噸以上水箱）
控制柜支持 PT1000 →
選用 兩線制 PT1000，不銹鋼防水探頭，屏蔽信號線
水箱、主管：螺紋插入式；防凍點：管夾式
場景 2：小型簡易太陽能、家用一體機
控制器標注 NTC 10K →
選用 10K NTC 防水探頭，走線盡量縮短。
