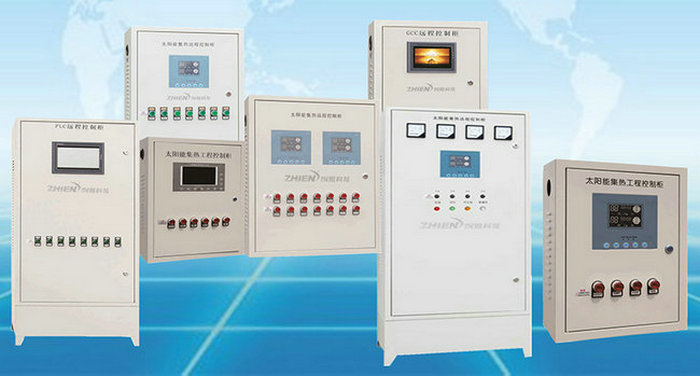

太陽能集熱工程控制柜的工作原理是控制柜通過溫度、水位傳感器采集系統實時信號，由主控器按照預設邏輯對比判斷，自動輸出信號驅動水泵、電磁閥、電加熱器等負載，實現太陽能熱水系統全自動運行，同時具備安全保護。

控制柜本質是一套溫度 + 水位采集系統 + 強弱電執行控制系統，核心邏輯：采集現場溫 / 水位信號 → 控制器邏輯運算判斷 → 輸出信號控制接觸器通斷水泵、閥門、加熱設備，全程自動循環，分信號采集、邏輯運算、強電執行、多重保護四大模塊。

一、系統信號采集部分（感知層）

負責實時讀取水箱、集熱器、管道狀態，全部為弱電信號，和 380V 動力電路隔離。

控制柜外接兩類傳感器，持續采集數據傳給控制器：

溫度傳感器（PT1000 居多）

T 集（T1）：真空管集熱器出口溫度

T 箱（T2）：儲熱保溫水箱水溫

T 管（T3）：室外管道防凍溫度

原理：PT1000 電阻隨溫度線性變化，控制器通過檢測電阻換算成溫度數值，實時顯示在屏幕。

水位傳感器水位采集

檢測水箱當前水位，輸出水位信號（高低水位 / 連續水位）。

傳感器把溫度、水位物理量轉換成電信號送入主控板。

（水箱四極電極液位傳感器）

利用水導電特性，四根電極對應低水位、中水位、高水位、滿水位；

水箱水位到達對應電極，回路導通，控制器識別水位高度，用于補水、缺水保護。

輔助采集（PLC 高端柜）：水泵電流、三相電壓、設備運行反饋信號。

二、核心控制邏輯運算（大腦：微電腦控制器 / 觸摸屏 / PLC）

控制器不斷循環讀取傳感器數值，和內部設定參數對比，輸出啟停指令。

分兩種控制器，運算邏輯一致，只是操作界面不同：液晶溫差控制器 / PLC 觸摸屏控制器

控制器內置預設程序參數（溫差、補水溫度、加熱溫度、防凍溫度），持續對比采集到的實時數據和設定值，發出開關指令：

1. 核心功能：溫差集熱循環（太陽能吸熱核心）

設定示例：啟動溫差 8℃，停止溫差 2℃。

運算對比：集熱器溫度 T1 ? 水箱溫度 T2

陽光照射，集熱器吸熱升溫；當集熱器溫度 ? 水箱溫度 ≥8℃→ 控制器發出指令 （判定集熱器熱量充足，輸出開啟循環泵信號）→ 接觸器吸合 → 集熱循環泵啟動；

導熱介質（水 / 防凍液）循環，熱量從集熱器轉移到水箱；→ 熱量持續交換，溫差不斷縮??；

當集熱器溫度 ? 水箱溫度 ≤2℃→ →控制器斷開輸出（判定無換熱價值，輸出關閉循環泵信號） → 循環泵停止。

全天反復自動啟停循環，最大限度持續把太陽能熱量收集進水箱。

2. 自動補水原理

控制器讀取水位信號（對比實時水位與設定水位）：

水位低于下限水位（ 20%） → 輸出信號打開補水電磁閥，冷水補入水箱；

水位到達上限水位（100%） → 切斷電磁閥輸出，關閉電磁閥，停止補水，防止溢流；

配套保護（低水位聯鎖）：缺水（水位不足）時鎖定電加熱，禁止啟動，避免干燒損壞加熱管。

3. 恒溫輔助加熱控制（電加熱 / 聯動空氣能）（陰雨天 / 夜間補熱）

持續監測水箱溫度：水箱溫度＜設定目標溫度 → 啟動輔助熱源；水箱溫度達到設定值 → 停止輔熱。

對比水箱溫度 T2 與加熱設定溫度（啟動 45℃，停止 55℃）：

T2＜45℃：控制器輸出信號，啟動 380V 電輔熱加熱水箱；

T2≥55℃：切斷加熱輸出，停止加熱，節約電能；

支持定時加熱，僅用水高峰開啟，降低能耗。

4. 防凍保護原理（北方系統必備、冬季低溫保護）

監測管道溫度探頭：管道溫度 ≤防凍設定值（常見 2-5℃）

兩種方案任選其一：

① 啟動循環泵，利用水箱溫水循環防凍；

② 開啟管道伴熱帶加熱；

溫度回升至解除值（12℃左右）自動關閉。

實例：

讀取室外管道溫度 T3，設定防凍啟動 5℃：

T3 ≤5℃：輸出防凍信號，二選一執行：

①水循環防凍：短時間啟動集熱循環泵，熱水流通管道防凍；

②伴熱帶防凍：給管道電伴熱帶供電升溫；

T3≥15℃：停止防凍負載工作。

5. 集熱器超溫保護（防真空管炸管）

集熱器長時間空曬溫度極高：

1：有散熱器裝置

當集熱器溫度超過高溫閾值 T1＞95℃（95～98℃），強制啟動循環泵（散熱器啟動），帶走集熱器熱量，降低真空管溫度，避免過熱損壞集熱器。

2：無散熱器裝置

當集熱器空曬溫度 T1＞95℃，強制啟動循環泵，把集熱器高溫水排入水箱，降低真空管溫度，防止炸管。

三、執行輸出部分（動力執行）

1、控制器弱電信號不能直接驅動大功率設備，依靠中間元器件放大：控制器弱電信號 → 中間繼電器 → 交流接觸器 → 水泵 / 電磁閥 / 電加熱器。

例如：

控制器輸出是 24V 弱電小信號，無法直接驅動 380V 大功率水泵、加熱管，依靠中間繼電器 + 交流接觸器實現弱電控強電：

控制器發出 24V 導通信號 → 中間繼電器線圈吸合；

中間繼電器觸點導通 → 大功率交流接觸器線圈得電；

接觸器主觸點閉合 → 380V 動力接通，循環泵 / 電加熱 / 電磁閥開始工作；

控制器停止輸出信號 → 各級繼電器、接觸器依次斷開，負載停機。

2、柜體空開、漏電保護器負責短路、過載、漏電安全切斷。

3、配有手動 / 自動切換開關：：檢修時可脫離控制器，直接手動控制水泵、加熱，方便調試維修。

（1）自動模式：控制器全自動運行；

（2）手動模式：繞過控制器，人工直接啟停設備，用于檢修調試。

四、完整自動運行流程示例（開式真空管太陽能系統）

1、白天太陽輻射增強 → 集熱器升溫；溫差達到啟動值 → 集熱泵啟動，熱量送入水箱:

太陽照射集熱管，T1 快速升高，T1-T2≥8℃；控制器運算后輸出 24V 信號，繼電器、接觸器吸合，集熱循環泵運轉；熱水從集熱器流入水箱，水箱水溫逐步上升，溫差慢慢變?。粶夭罱档?2℃以內，控制器停止輸出，水泵停機；

2、水位偏低 → 自動補水:

水位下降至低水位，自動打開電磁閥補水，水滿自動關閉；

3、陰雨天太陽能熱量不足 → 自動開啟電輔熱維持熱水溫度：

傍晚無太陽，水箱水溫低于 45℃，自動開啟電輔熱加熱至 55℃停機；

4、夜間氣溫下降，管道溫度偏低 → 自動啟動防凍；達到溫度 / 溫差不足 → 所有設備依次停機:

夜間氣溫下降，管道溫度低于 5℃，自動啟動防凍系統；

5、出現過載、超溫、傳感器故障，控制器報警保護。

6、全程無需人工操作，24 小時自動循環運行。

五、安全保護回路（兜底防護）

全部為獨立保護電路，出現故障直接切斷動力電源，不受控制器控制：

過載保護：水泵、加熱回路配熱繼電器，電流超標自動斷開接觸器；

漏電保護：總回路三相四線漏電保護器，漏電瞬間斷電防觸電；

缺相保護：三相電缺一相，保護模塊切斷加熱、水泵，避免燒毀設備；

超溫保護：獨立溫控探頭，水箱極端高溫直接切斷加熱電源；

故障聲光報警：傳感器斷線、缺水、過載、超溫時報警器啟動，提醒運維；

斷電記憶：控制器自帶備用電池，停電保存所有參數，來電自動恢復全自動運行。

六、閉式承壓換熱系統原理區別

帶板式換熱器的承壓系統：

控制柜分別控制一次側集熱循環泵（集熱器→換熱器）、二次側生活熱水循環泵（換熱器→水箱），依靠兩組溫差控制，冷熱介質不直接接觸，適合承壓熱水、防凍液系統。
