智恩商用空氣源熱泵說明書（單雙系統）
1 產品功能及優點：1.1 主要功能；1.2 產品優點；1.3 工作原理；1.4 技術參數表。
2 商用機的安裝：2.1 室外機安裝位置要求；2.2 電源線的接法；2.3 熱泵安裝原理圖；2.4 水管路安裝；2.5 加熱循環泵的選型及安裝。
3 控制器使用說明：3. 1 顯示與操作。
4 試運行：4.1 試運行前注意事項；4.2 試運行；4.3 運行相關說明。
5 一般故障原因及檢測、排除方法。

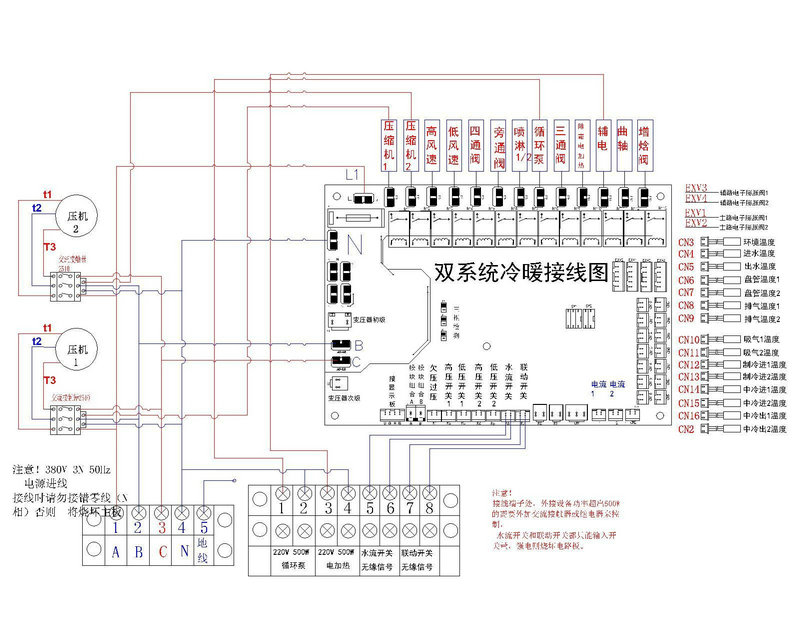

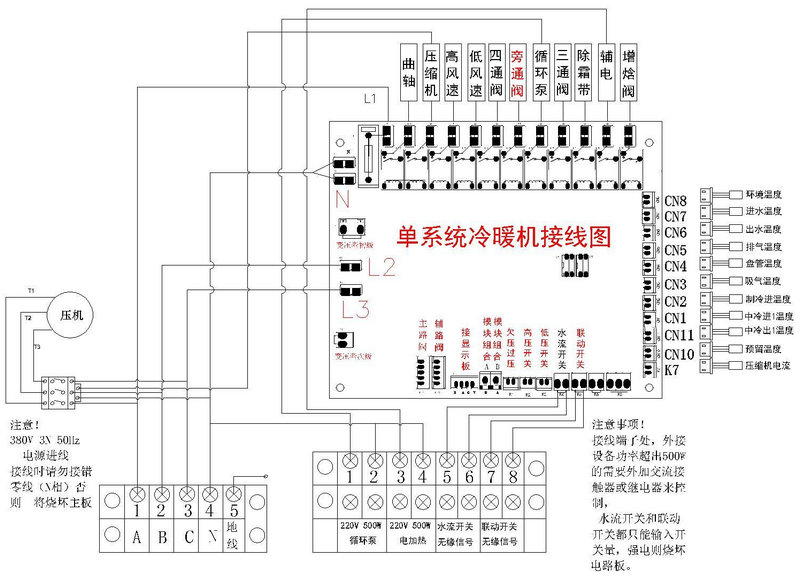

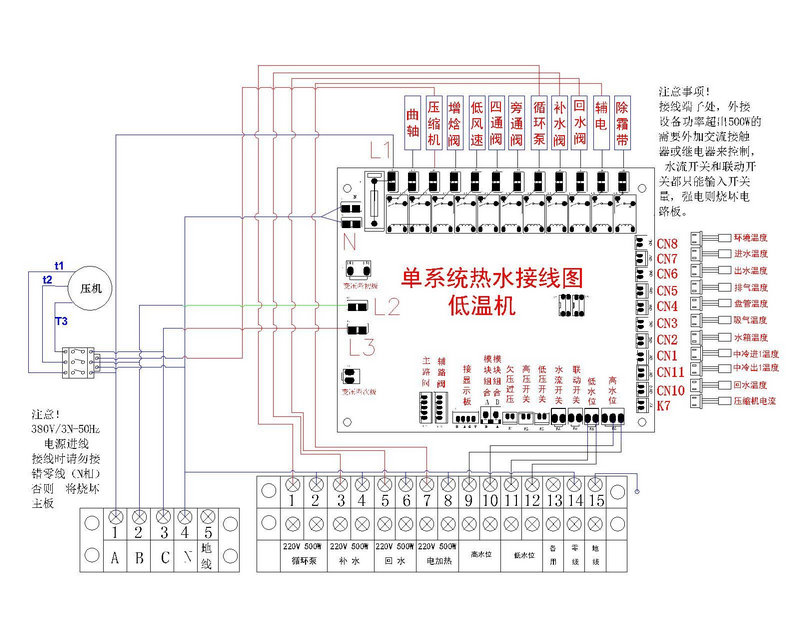

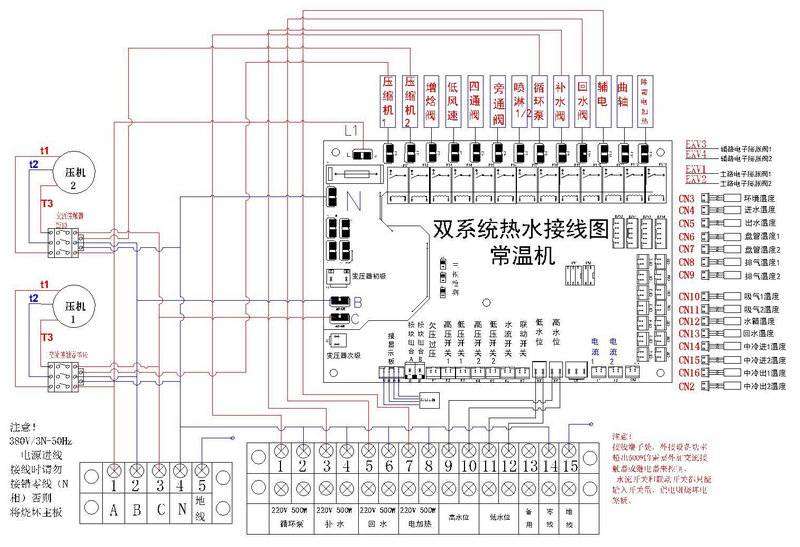

6 接線圖。
1????產品功能及優點
1.1????主要功能
(1) 制熱：額定制熱水溫 42℃ ，最高設置 50℃。
(2) 制冷：額定制冷水溫 15℃ ，最低設置 10℃。
(3) 熱水：額定制熱水溫 55℃ ，最高設置 60℃。
(4) 除霜：更具運行工況能夠智能除霜。
(5) 定時開關機：實現峰谷用電調節，合理利用電能。
(6) 高效節能：能效比可達到 400%以上，節約電能 70%以上。
(7) 使用安全：水電徹底分離，無污染，無輻射。
1.2????產品優點
(1) 安全：利用空氣加熱，水電分離，并設多重保護，不存在任何安全隱患。
(2) 節能：用少量的電能將空氣中的熱能搬運到水中，消耗能源是電熱水器的 1/5；煤氣的 1/6；燃油熱水器的 1/4；?有輔助電加熱太陽能熱水器的 2/3；并可以選擇利用低谷電達到更節能的效果。
(3)?環保：通過國家節能協會認可的綠色節能產品，不污染環境，低噪音。采用先進的控制系統，具有記憶功能，?停電自動恢復，溫度實時控制，亦可實現時間控制。
(4)?不受環境影響：是一種全天候的熱水供應系統，不論陰天、雨天、春夏秋冬、黑天白夜，只要有-25℃-43℃?的空氣，就能提供 55℃的熱水。
(5) 使用壽命長：空氣源熱泵機組采用的是國際知名品牌壓縮機和雙開槽親水波片蒸發器，能有效防止酸雨對主?機的腐蝕。
1.3????工作原理

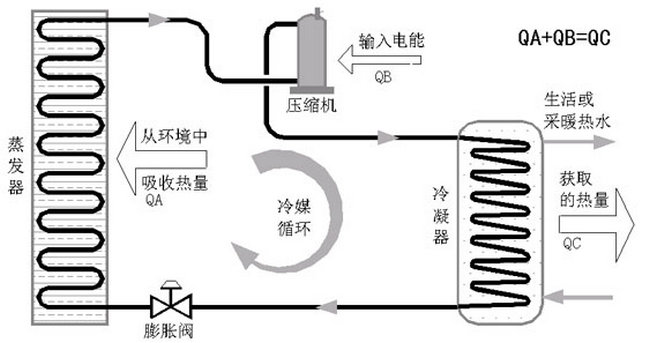

工作原理圖
水箱自來水進水管上必須安裝 20 目以上的過濾器，防止雜志進入水箱，并要定期清洗

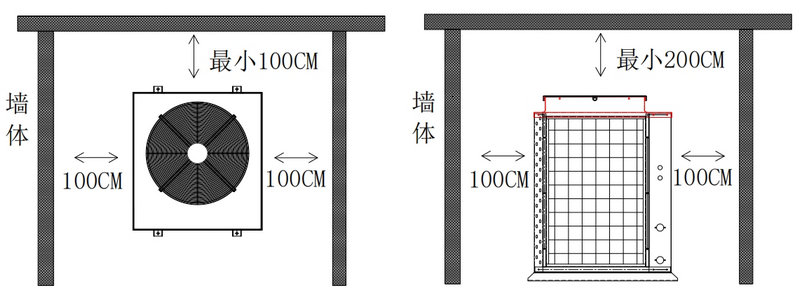

2.1????室外機安裝位置要求
- 機組安裝地面或樓面要做厚度大于 10CM與機組底面積相當?shù)闹Ъ芑蚱脚_(tái)，以防雨水等液體侵入機組內；
- 機組底座安裝減震橡膠板，并用螺絲緊固、以減少震動的傳遞；
- 進組進出水口水管連接應采用柔性連接、不得采用剛性連接；
- 安裝位置不受地形限制，盡可能安裝在室外、安裝位置能承受起其運行重量；
- 安裝于室內、保證設備良好的通風能力。 ?(如圖)；
- 盡可能避免排風方向朝向常年強風方向；
- 注意避免安裝在贓物、落葉及昆蟲聚集環境出、以防堵塞蒸發器；
- 注意安裝處必須利于雨水與冷凝水的排出；
- 自來水水質情況：水質較差，需加裝水路過濾器
- 確認住宅電源情況是否與機器匹配、如用戶電路不滿足要求，需要進行改造；
2.2????電源線的接法
(1)?進線電路的安裝：機組電源分為兩種 380V 和 220V 電源，以 380V 為例；外部線建議走 PVC 線管或護套電纜 線、機組采用的是三相四線制，標記： ?“A”“B”“C”“N”其中 A?B?C?為火線，N?為零線，進線時特別注意?不要弄錯零線，零線接錯上電會在 1 秒內燒壞變壓器、主板。A、B、C?三相順序接錯機組會顯示故障代碼，此時關閉電源把其中的兩項調換位置即可，缺相機組顯示故障代碼，說明 A、B、C?三相中有一相未通電，關掉電?源檢查線路。
(2)用戶自備的元器件
系統供電專用的配電柜，選用合適整定值的帶漏電保護的斷路器 (漏電空氣開關) ，斷路器整定值根據機組總?用電負荷調整。
要注意每臺機組的供電回路數及每路的最大工作電流。
選擇電力電纜時，電力電纜的載流量應該是 1.25 倍總負載工作電流總值 (即：I?總 × 1.25) 。注意工作環境溫?度對導線載流量的影響?，F(xiàn)場連接各種控制元器件需要的控制線的截面積為 1~1.5mm2 的護套銅芯線。
敬請注意：機組的供電電壓應嚴格保證在?198-242V??(50HZ?、220V)?或?361-418V??(50HZ?、380V)?以內。否則我公司?將不承擔因此而引起的機組損壞和能效過低的責任。

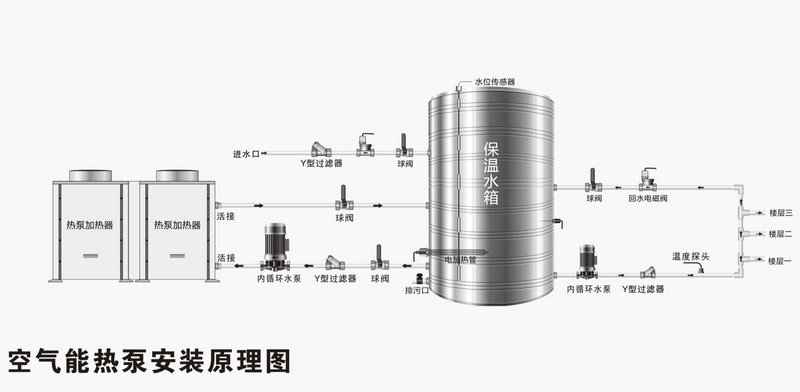

2.3??????熱泵安裝原理圖：??(如圖)
2.4?水管路安裝?(由現場安裝，不隨機供貨)
(1) 將水管接到機組的進出水管上，要注意主機和水箱上的進出水方向標志， 以防接錯管。
(2) 衛生熱水供水管的規格，要根據設計水泵的有效揚程和水頭損失來確定。
(3)??冷水進水管道必須安裝流量調節閥，并安裝 Y?型過濾器，以防止機組堵塞或損壞。
(4)?進出水管道上須裝排氣閥、帶有截止閥的水壓力表、管道活接頭、隔震器 (軟接頭) 、截止閥、溫度計、?排水三通、流量計。 ?(安裝時可參照具體的工程設計方案) 。
(5) 管道的沖洗和保溫要在管道與機組接通前進行。嚴禁在未沖洗干凈管路前與機組接通使用。
(6) 進出水管路在經過氣密性試驗和清洗后，包好絕緣保溫層，避免熱傳導。
(7) 為防止機組損壞，水壓不要超過 1Mpa。
(8) 主機進出水口、水箱的供回水口必須裝有銅閘閥、軟接以便于檢修及減振。
(9) 管路的布置應橫平豎直，架空時應用支撐架支撐。
(10) 水泵、電磁閥應垂直安裝，應裝有旁通閘閥，方向與水流方向一致，切勿裝反。
(11) 熱水管網最低處應裝排污閥。
(12) 在補水電磁閥前、各循環泵進水端應裝 Y?型過濾器、單向止回閥。
2.5、加熱循環泵的選型和安裝
(1) 流量一定要滿足機組的總水流量 (按機組參數要求) 。
(2) 揚程要達到管路的揚程要求 (按設計要求) 。
(3) 耐溫要在 60℃以上。
(4) 與管路連接要有軟接。
敬請注意：
(1) 氣溫低于 0℃地方，水路系統應做好防凍措施， 以免凍裂管路。
(2)?長期關機后首次運行，電源開關至少提前?12?小時接通，對壓縮機進行預熱。
3?操作面板說明

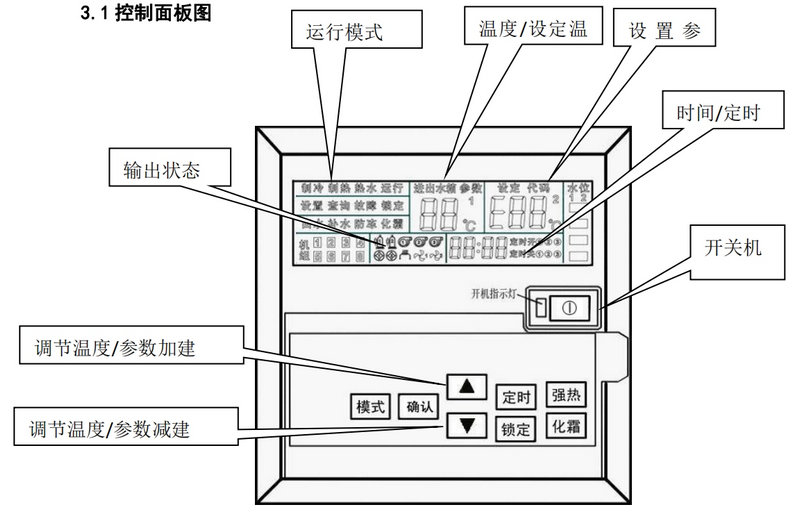

3.1?控制面板圖

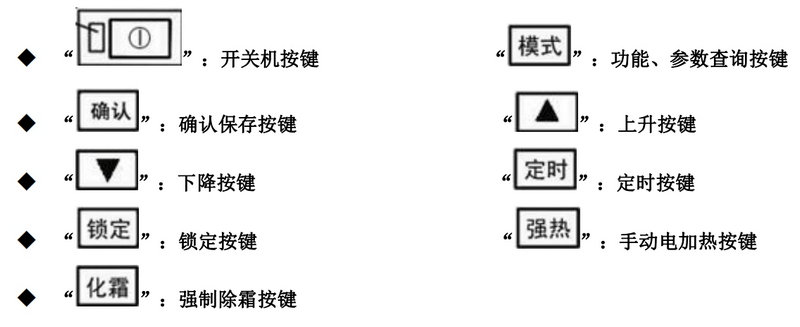

★按鍵說明?(以實物為準)
開關機按鍵? / 功能、參數查詢按鍵 / 確認保存按鍵? /上升按鍵/下降按鍵???/ 定時按鍵 / 鎖定按鍵 / 手動電加熱按鍵 / 強制除霜按鍵
★操作說明：
3. 2開機/關機:
開機：在關機狀態下按“ 開/關 ”鍵開機，同時電源指示燈點亮，顯示器開機。
關機：在開機狀態下按“ 開/關 ”鍵關機，同時電源指示燈熄滅，顯示器關機。
3.3 水箱溫度設定：
按“▲”和“▼”鍵，制熱：20℃~55℃之間調整設定溫度，
◆制冷在 10℃~30℃之間調整設定溫度；
◆在不同模式下設定各自模式的溫度；
◆制熱默認設定溫度為40℃ ，制冷默認設定溫度為 12℃
◆熱水模式的設定溫度和制熱設定溫度一致
★制冷、制熱模式切換：當為冷暖機型時，關機狀態下長按按“模式”鍵，模式在制冷和制熱模式間切換。
★定時及時間設置：按“定時”鍵，進入時鐘設置，長按“定時”鍵進入定時設置，可以設置三段定時時間。???按“▲”和“▼”調整對應的時間數值
按“確定”鍵切換小時和分鐘，同時保存調整后的數值
當定時開或定時關的時間設置為“00:00”時，表示取消定時開或定時關功能。
★狀態查詢操作：在非設定狀態下，按“模式”鍵，進入狀態查詢，液晶顯示“查詢”圖標，
按“下鍵”和“上鍵”鍵切換查詢的序號，同時液晶顯示對應序號的實際狀態???狀態查詢的詳細信息見： ?“狀態查詢表格”
注：如果時多機組連機，機組區顯示 ?“機組 N”,其中 ?“N”為機組號，按“上鍵”和“下鍵”鍵選?擇機組然后按“確認”鍵鎖定該機組，鎖定機組后按正常查詢操作查詢。
★鍵盤鎖定：在鍵盤沒有自動鎖定時，長按“上鍵”和“下鍵”鍵 3 秒，則鎖定
鍵盤，液晶“鎖定”圖標點亮，除此按鍵外，任何按鍵都無效
在鍵盤鎖定狀態下，長按“上鍵”和“下鍵”鍵 3 秒，則解除鍵盤
液晶“鎖定”圖標熄滅
參數設定及查詢 (副表一)
★功能查詢：
在開機狀態下，按模式鍵，進入狀態查詢，液晶顯示“查詢”圖標，按“上鍵”和“下鍵”鍵切換查詢的序號，同?時液晶顯示對應序號的實際狀態，狀態查詢的詳細信息見：“狀態查詢表格”注：如果時多機組連機，機組區顯示?“機組 N”,其中 ?“N”為機組號，按“上鍵”和“下鍵”鍵選擇機組然后按“確認”鍵鎖定該機組，鎖定機組后?按正常查詢操作查詢。
| 顯示序號 | 無故障時顯示對應參數 | 顯示序號 | 無故障時顯示對應參數 |
| 1 | 環境溫度 | 13 | 中冷進溫度 1 |
| 2 | 盤管 1 溫度 | 14 | 中冷進溫度 2 |
| 3 | 盤管 2 溫度 | 15 | 中冷出溫度 1 |
| 4 | 吸氣 1 溫度 | 16 | 中冷出溫度 2 |
| 5 | 吸氣 2 溫度 | 17 | 壓縮機電流 1 |
| 6 | 排氣 1 溫度 | 18 | 壓縮機電流 2 |
| 7 | 排氣 2 溫度 | 42 | 電子膨脹閥開度 1 ?(主閥) |
| 8 | 預留 | 43 | 電子膨脹閥開度 2 ?(主閥) |
| 9 | 進水溫度 | 44 | 電子膨脹閥開度 1 ?(輔閥) |
| 10 | 出水溫度 | 45 | 電子膨脹閥開度 2 ?(輔閥) |
| 11 | 制冷進 1 溫度(熱水模式顯示為水箱溫度) | 46 | 最近發生的故障 |
| 12 | 制冷進 2 溫度(熱水模式顯示為回水溫度) |
★功能設置參數表：
在“查詢”狀態下按“模式”，或非設定狀態長按“確認”進入“查詢”狀態后，再按“模式”鍵，則進入?yún)?shù)設?定狀態，液晶顯示“設置”圖標，按“確認”鍵，選定參數代碼，或取消選定參數代碼，選定參數代碼后，此代碼?對應的參數數值閃爍顯示。只有選定參數代碼，才能調整此代碼對應的參數數值。在參數代碼沒有選定的狀態下，?按“上鍵”和“下鍵”鍵，調整參數代碼，參數代碼詳見“參數表”；在參數代碼選定的狀態下，按“上鍵”和“下?鍵”鍵，調整參數代碼對應的參數值。
參數調整之后按“確認”鍵確認，同時保存此參數；參數設定表格的詳細信息見：參數設定表格
注：如果是多機組連機，進入?yún)?shù)設置機組區會顯示“機組 N” ，其中“N”為機組號，按“上鍵”和“下鍵”鍵?選擇機組然后按“確認”鍵鎖定該機組，鎖定機組后按正常參數設置操作。
| 設置代碼 | 參數名稱 | 設定范圍 | 默認設定 |
| C1 | 主機啟停溫差 | 2~20 | 5℃ |
| C2 | 能級檢測周期 | 0~50 | 0min |
| C3 | 出水溫度過高保護 | 50~80 | 65℃ |
| C4 | 出水溫度過低保護 | 2~10 | 4℃ |
| C5 | 進出水溫差保護 | 5~50 | 10℃ |
| C6 | 水箱溫度修正 | -9~9 | 3℃ |
| C7 | 輔電自動投入溫度 (管道) | -30~50 | 4℃ |
| C8 | 增焓進入溫度 | -30~50 | 10℃ |
| C9 | 增焓進入回差 | 1~10 | 2℃ |
| CA | 環境低風切換值 | 10~40 | 28℃ |
| CB | 除霜電加熱投入溫度 | -30~10 | 2℃ |
| CC | 除霜電加熱運行時間 | 0~60 | 20min |
| CD | 排氣保護溫度值 | 90~140 | 120℃ |
| CE | 環境溫度設定值 | 10~35 | 25℃ |
| CF | 環境溫度回差 | 2~10 | 3℃ |
工程安裝功能選擇參數設定：(一級參數)
| 參數代碼 | 參數名稱 | 出廠設置 | 0 | 1 | 2 |
| A1 | 水泵安裝方式 | 0 | 主從機都有水泵 | 只有主機有水泵 | |
| A2 | 水泵運行模式 | 1 | 待機關閉 | 待機不關閉 | |
| A3 | 收氟模式 | 0 | 收氟無效 | 收氟有效 | |
| A4 | 輔電控制方式 | 0 | 自動控制 | 手動控制 | |
| A5 | 聯動控制方式 | 0 | 聯動無效 | 聯動有效 | 聯動閉合有效 |
| A6 | 電熱安裝方式 | 0 | 管道電加熱 | 管道伴熱帶 | |
| A7 | 過流檢測 | 1 | 不檢測 | 檢測 | |
| A8 | 水泵間隔運行 | 0 | 0- 120 小時 | 水泵停機超過 12 小時運行 1 分 鐘，設置為 0 則不啟動 | |
★主機為熱水時補水和回水設置參數表
| 參數代碼 | 參數名稱 | 代號 | 設定范圍 | 默認設定值 |
| 1 | 補水控制方式 | 00：浮球閥控制；01：溫度控制；02：時間控制 | ||
| 2 | 補水投入溫度 | T??進投 | 20~55 | 45① |
| 3 | 補水開停溫差 | T??進水回差 | 2~10 | 4 |
| 4 | 補水開始時間1 | T補水開始1 | 00~23 | 0 |
| 5 | 補水結束時間1 | T補水結束1 | 00~23 | 0 |
| 6 | 補水開始時間2 | T補水開始2 | 00~23 | 0 |
| 7 | 補水結束時間2 | T補水結束2 | 00~23 | 0 |
| 8 | 補水開始時間3 | T補水開始3 | 00~23 | 0 |
| 9 | 補水結束時間3 | T補水結束3 | 00~23 | 0 |
| 1 | 回水控制方式 | 00:流量開關控制;01:溫差控制;02:定時控制;03:地?暖循環泵 | ||
| 2 | 回水閥退出溫度 | T回退 | 20~55 | 38② |
| 3 | 回水閥開停溫差 | T回水回差 | 2~20 | 8 |
| 4 | 回水開始時間1 | T回水開始1 | 00~23 | 0 |
| 5 | 回水結束時間1 | T回水結束1 | 00~23 | 0 |
| 6 | 回水開始時間2 | T回水開始2 | 00~23 | 0 |
| 7 | 回水結束時間2 | T回水結束2 | 00~23 | 0 |
| 8 | 回水開始時間3 | T回水開始3 | 00~23 | 0 |
| 9 | 回水結束時間3 | T回水結束3 | 00~23 | 0 |
| A | 回水間隔時間 | T回水間隔(小時) | 00~60 | 1 |
| B | 回水時間 | T回水時間 | 00~120分鐘 | 10 |
| 注：如果設定溫度小于 T??進投，則進水閥投入溫度按設定溫度-1 ?執行；?如果設定溫度小于 T??回退，則回水閥退出溫度按設定溫度-2 ?執行； | ||||
★故障代碼顯示、報警：
單雙系統故障代碼表
| 故障代碼 | 故障描述及處理 | 故障代碼 | 故障描述及處理 |
| T1 | 環境溫度傳感器 | E05 | 水流開關 |
| T2 | 盤管?1 溫度傳感器 | 00 | 聯動開關 |
| T3 | 盤管?2 溫度傳感器 | E16 | 壓機 1?電流保護 |
| T4 | 吸氣 1?溫度傳感器 | E26 | 壓機 2?電流保護 |
| T5 | 吸氣 2?溫度傳感器 | E17 | 排氣 1 保護 |
| T6 | 排氣?1 溫度傳感器 | E27 | 排氣 2 保護 |
| T7 | 排氣?2 溫度傳感器 | E11 | 制冷進溫度過低保護 1 |
| T8 | E12 | 制冷進溫度過低保護 2 | |
| T9 | 進水溫度傳感器 | E08 | 環境和盤管溫度同時損壞 |
| TA | 出水溫度傳感器 | E03 | 制熱出水溫度過高保護 |
| TB | 制冷進 1/水箱傳感器 | E04 | 制冷出水溫度過低保護 |
| TC | 制冷進 2/回水傳感器 | E09 | 進出水溫差過高 |
| TD | 中冷進?1 溫度傳感器 | E00 | 通訊故障 |
| TE | 中冷進?2 溫度傳感器 | E01 | 相序故障 |
| TF | 中冷出?1 溫度傳感器 | E19 | 壓縮機 1 疲勞鎖定 |
| TP | 中冷出?2 溫度傳感器 | E29 | 壓縮機 2 疲勞鎖定 |
| E13 | 高壓開關 1?保護 | E99 | 系統限時鎖定 |
| E23 | 高壓開關 2?保護 | E66 | 欠壓過壓保護 |
| E14 | 低壓開關 1 保護 | E77 | 水位故障 |
| E24 | 低壓開關 2 保護 |

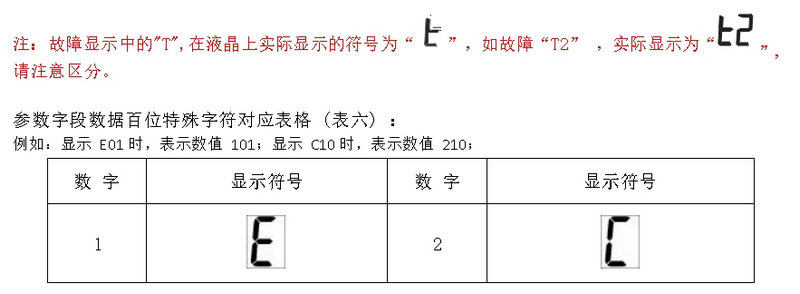

注：
參數字段數據百位特殊字符對應表格 (表六) ：
例如：顯示 E01 時，表示數值 101；顯示 C10 時，表示數值 210；
★功能描述
輔助電加熱控制描述
輔助電加熱
1.電加熱啟動條件 (制冷時電加熱關閉)
a、 ?制熱模式，環境溫度≤C7
b、 ?進水溫度＜設定溫度-C1
注：當機組有故障鎖定時，取消環境溫度條件
2.電加熱關閉條件 (滿足條件 a,b?之一)
a、 ?進水溫度≥設定溫度-2℃
b、 ?主機處于停機或待機
3.電加熱的強制啟動或關閉 (手動模式有效)
● 強制啟動，條件同時滿足
a、 ?長按“強熱”鍵
b、??循環泵啟動滿足水流檢測的時間且水流開關正常
c、 ?水溫沒有達到設定溫度
●強制退出，滿足任意一個條件、
a、 ?短按“強熱”鍵
b、 ?循環泵關閉或出現水流故障
c、 ?水溫處于待機或傳感器故障
d、??系統關機
4? 試運行
4.1?試運行前注意事項
(1) 機組是否安裝完畢；
(2) 配線配管是否正確；
(3) 水路是否通暢；
(4) 絕熱保溫是否已完善；
(5) 接線是否已可靠連接；
(6) 電源電壓是否與機組額定電壓相符；
(7) 機組進出風口是否有障礙物；
(8) 進水口安全閥是否已正確安裝；
(9) 出水口補氣閥是否已正確安裝；
(10) 主機系統及水路系統是否已排空；
(11) 漏電保護器是否可有效動作；
(12) 進水壓力不小于 0.1Mpa。
4.2?試運行
用控制器控制熱水器進行，按照說明書檢查下列各項：
(若有故障，請按機組說明書所闡述的故障及原因，一并予以排除)
(1) 控制器開關是否正常；
(2) 控制器各功能鍵是否正常；
(3) 水路是否正常；
(4) 測試制熱模式下是否正常工作；
(5) 出水溫度是否正常；
(6) 運行時有無震動和異常聲音；
(7) 產生的風噪聲和冷凝水是否影響鄰居；
(8) 有無制冷劑泄露。
4.3?運行相關說明
(1) 關于三分鐘保護
運行停止后立即再運行，機組三分鐘內不能運行，這屬于壓縮機自我保護。
(2) 關于制熱水運行中的除霜
在供熱運行時，機組有結霜現象發生的情況下，為提高制熱效果， 自動進行除霜運行 (約 2-8 分鐘) 。除霜運?行時，室外風機停止運行。
(3) 關于停電
若運行過程中停電，則停止所有運行。熱水器在斷電前，控制器自動記憶機組的開關機狀態，重新上電后，線?控器將按照斷電前記憶的狀態，向熱水機組發送開/關機信號，保證機組在非正常掉電恢復后，機組仍能按照用戶?原有設定的運行狀態運行。若環境溫度在 0 度以下時，嚴禁切斷電源。如在此條件下遇意外斷電時，請及時打開安 全閥開關，把水箱中的水排掉，排放完畢后，請把安全閥開關關緊。
(4) 關于制熱能力
因?yàn)闊崴菑氖彝馕諢崃?，在熱?span id="xthj7hn5" class="xintheme_keyword_link">換熱器放出熱量的制熱模式，一旦室外溫度降低，則制熱能力有所下降。?(5) 關于漏電保護器
機組運行一段時間后 ( 一般為一個月) ，漏電保護器需要在閉合通電狀態下按動試驗按鈕，檢查漏電保護器的?性能是否正?？煽?(每按一次試驗按鈕，漏電保護器均應分?jǐn)嘁淮? ，失常時經檢查若未發現事故原因時，允許試 送電一次，如果不動作，應查明原因找出故障，必要時對其進行動作特性試驗，經檢查確認為漏電保護器本身發生?故障，應及時更換或修理。
(6) 熱水器的運行條件
為正確使用熱水機組，請?jiān)谝韵聴l件運行，戶外環境溫度： ?(低溫機) -7℃-43℃ ， ?(超低溫機)-20℃-43℃，
進水壓力：0.1Mpa。當進水壓力大于 0.1Mpa?時，務必在水系統加裝一減壓閥。
5?一般故障原因及檢測、排除方法
| 故障 | 可能原因 | 檢測及排除方法 |
|
排氣壓力過高 |
★系統中有空氣或有其他不凝氣體
★水換熱器結垢嚴重或臟堵 ★水箱水量不足 ★吸氣壓力過低 |
★重新排空
★清洗水換熱器 ★檢查水箱水量 放掉部分制冷劑 |
|
排氣壓力過低 |
★吸氣壓力過低
★制冷劑充注不夠，制冷劑氣體進入液體管路 |
★見“吸氣壓力過低”?★充注制冷劑 |
| 吸氣壓力過高 | ★排氣壓力過高
★制冷劑沖注太多 |
★見“排氣壓力過高”?★放掉部分制冷劑 |
|
壓縮機因高壓?保護停機 |
★水箱水量不足
★高壓停機設定值不正確，吸入氣體過熱度大 ★充注制冷劑過量 |
★檢查水箱水量
★檢查充注的制冷劑量，放掉部分制冷劑 |
| 壓縮機因電機?過載停機 | ★電壓過高或過低
★排氣壓力過高或過低 ★過載元件故障 |
★檢查電壓不得超出或低于額定
電壓?10V，相位差不得超出±30% ★檢查壓縮機電流，和說明書上規 |
| ★環境溫度過高
★電機或接線端子短路 |
定的滿負荷電流進行比較
★加強通風 ★檢查電機和端子對應電阻 |
||||||
| 壓縮機因內置
溫度控制器動 作停機 |
★電壓過高或過低
★排氣壓力過高 ★壓縮機內置溫度控制器故障 ★系統制冷劑不足 |
★檢查電壓，不得超出上述規定范
圍 ★檢查排氣壓力 |
|||||
| 壓縮機因低壓?保護停機 | ★系統堵塞
★制冷劑不足 |
★保修
★充注制冷劑 |
|||||
| 壓縮機噪音大 | ★液態制冷劑由蒸發器流入壓縮機而產生液?擊 | ★調整供液量至制冷劑液體被清?除。檢查吸氣過熱度是否正常 | |||||
|
壓縮機不能啟?動 |
★控制電路沒有接通
★無電源 ★壓力過低，不能導通壓力開關 ★接觸器線圈燒壞 |
★檢查控制系統
★檢查供電 ★檢查是否制冷劑過少 ★更換 |
|||||
| 序號 | 名稱 | 單位 | 數量 | 備注 | |||
| 1 | 機組 | 臺 | 1 | ||||
| 2 | 控制面板 | 個 | 1 | 置于機組電控箱內 | |||
| 3 | 水箱探頭 | 個 | 1 | 置于機組電控箱內 | |||
| 4 | 說明書 | 份 | 1 | 置于包裝箱內 | |||
| 5 | 故障代碼圖 | 份 | 1 | 見說明書 | |||
| 6 | 線路圖 | 份 | 1 | 見說明書 | |||
| 7 | 合格證 | 份 | 1 | 置于機組側面 | |||
| 8 | 保修卡 | 份 | 1 | 見說明書 | |||

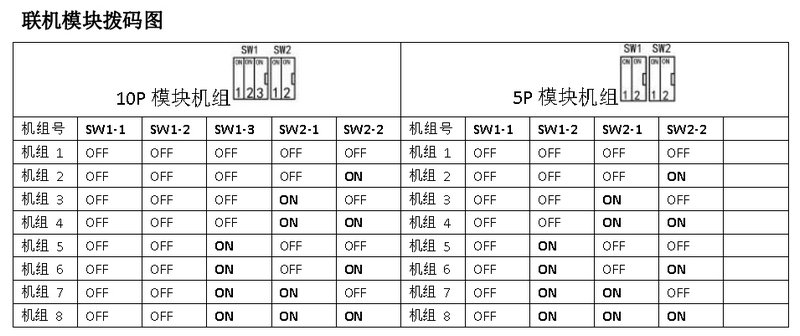

聯機模塊撥碼圖
6?、接線圖
產品保修卡
尊敬的用戶：
感謝您購買智恩空氣源熱泵機組，本公司保修條例如下：
1、保修時間：整機保修一年，核心部件壓縮機保修?18?個月，?自銷售之日起計算；
2、保修內容：在保修期內，實行免費整機保修，但以下情況不屬于保修范圍；
1???用戶因使用、維護、保管、運輸不當造成的損壞；
2???非本公司授權的維修服務單位或個人安裝、維護、拆裝造成的損壞；
3???不能出示保修卡及購機憑證或無商標的；
4???有效憑證、保修卡于產品不符、或涂改的；
5???因不可抗拒力、?自然災害造成的損失；
6???假冒、處理品、或已超出保修期的產品；
7???由于當?shù)仉娋W(wǎng)不穩定而用戶又沒有采取措施造成損壞的；
8???冬天停機凍壞等；
3、其它
1???保修到期后，本公司提供有償維修保養服務；
2???因使用不當發生故障，造成的其它經濟損失，本公司不予賠償；
3???請妥善保管此卡，在需要維修時，憑此卡連同購機發票與本公司客服中心或當?shù)剞k事處聯系維修。
| 保?修?卡 | ||||
| 機組資料 | 機組型號： | 壓機型號： | ||
|
用戶資料 |
客戶姓名： | 聯系電話： | ||
| 聯系地址： | ||||
|
安裝單位 |
單位名稱： | 聯系電話： | ||
| 聯系地址： | ||||
| 日期 | 維修內容 | 維修人 |
安全特別警告
(1) 機組請勿安裝在有使用或存儲汽油等易燃易爆物質的場所，以免引發火災或爆炸事故， 也勿安裝在有腐蝕性氣體和液體的場所， 以免影響機組的使用壽命。
(2) 本熱水機組只作為生活用水加熱，使用水質為生活用水。請勿用于海水或其它有腐蝕 性液體的加熱，以免損壞機組。
(3) 機組的電源線路布置應按照國家布線規則進行，機組必須按照國家標準可靠接地。
(4) 機組的供電線路中必須加裝一個至少 3mm 的觸點開距的全級斷開裝置，并配漏電保護 功能 (可使用符合此要求的帶漏電保護的斷路器) 。
(5) 機組安裝位置應平整且必須承受兩倍機組運行時的重量。
(6) 在有臺風的地區，機組底座與地面需使用地腳螺絲固定。
(7) 機組系統如不是出于建筑物避雷系統的保護中，應按國家相關標準增設避雷裝置。
(8) 必須有專業人員進行安裝、維修和保養，在連接機組接線端子之前必須斷開電源，如 需要帶電操作時必須有專人監護。
(9) 與開式儲水結合使用時，用戶不得堵塞通氣口，且所配的溢流管管徑不得小于進水管管徑。
重要提示
(1) 機組請勿安裝在有高頻設施的場所， 以免影響控制功能。
(2) 搬運過程中，機組嚴禁倒置，盡量避免傾斜搬運，必須傾斜搬運時機組垂直面與水平 面的夾角必須大于等于 30 度。
(3) 機組首次使用或儲水箱排空后再次使用時，必須確保儲水箱內的水位高于機組循環泵 的吸水口，以免機組缺水運行導致機組故障。
(4) 機組運行的環境溫度，普通機組-7℃-40℃ ，低溫機-25℃-40℃ ，相對濕度 0-95%RH 在此范圍外機組不能正常運行。
(5) 安裝機組電源主線采用銅芯電源線，其標稱截面積應足夠大，同時確保機組啟動電壓 不小于機組的額定電壓。
【太陽能熱水系統、空氣能熱泵廠家直銷】
專業承接（空氣能、太陽能）熱水、采暖、烘干工程
設計：酒店、賓館、泳池、浴場、宿舍、會所、工地等商用熱水工程方案；銷售：空氣能熱水器、太陽能熱水器；安裝：太陽能熱水系統、空氣能熱水系統；維護：太陽能、空氣能熱水工程維護與維修。
加微信咨詢
