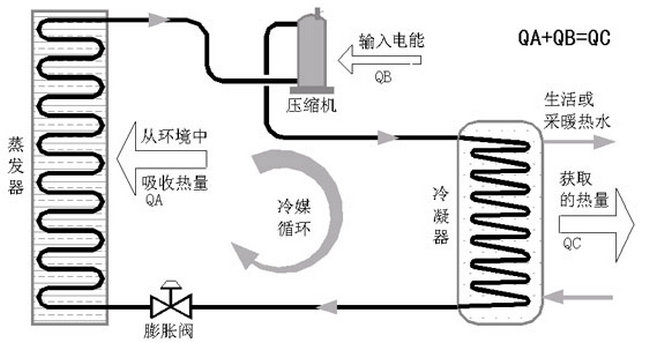

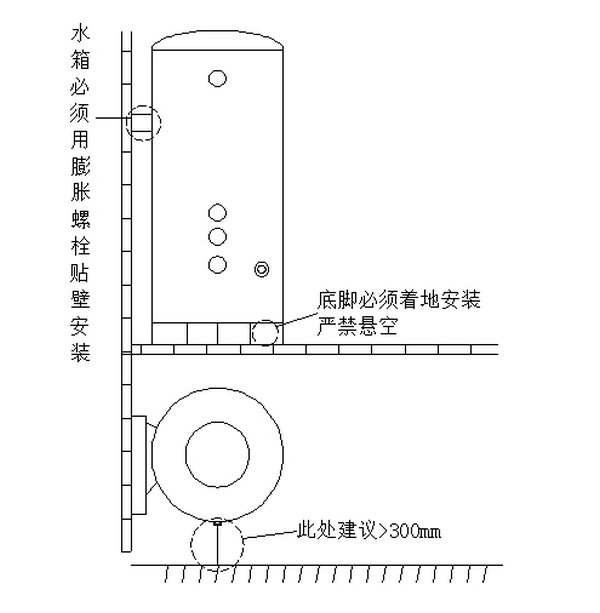

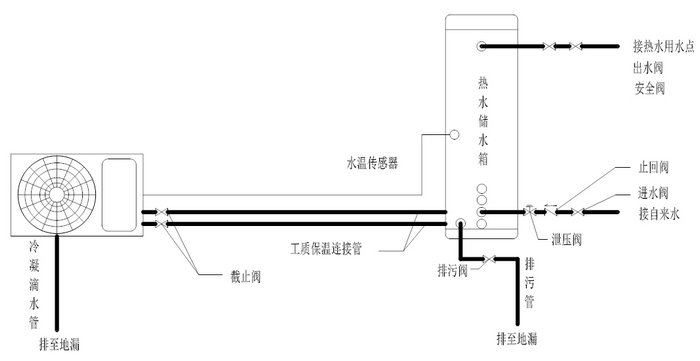

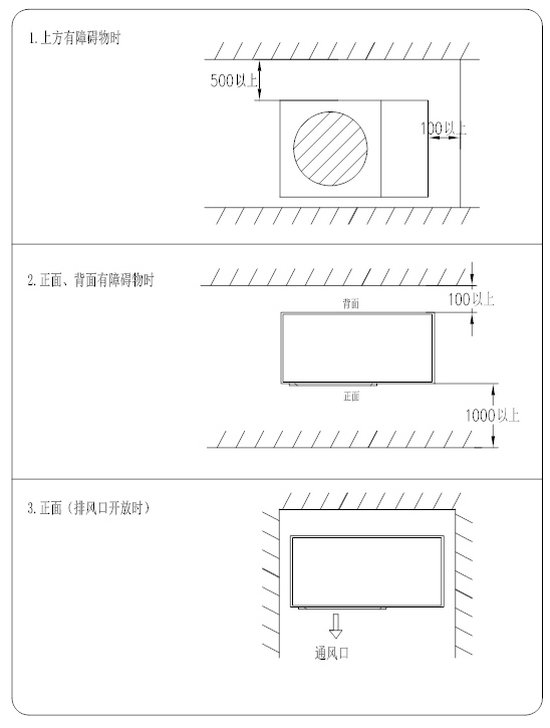

2.4、安裝工程示意圖

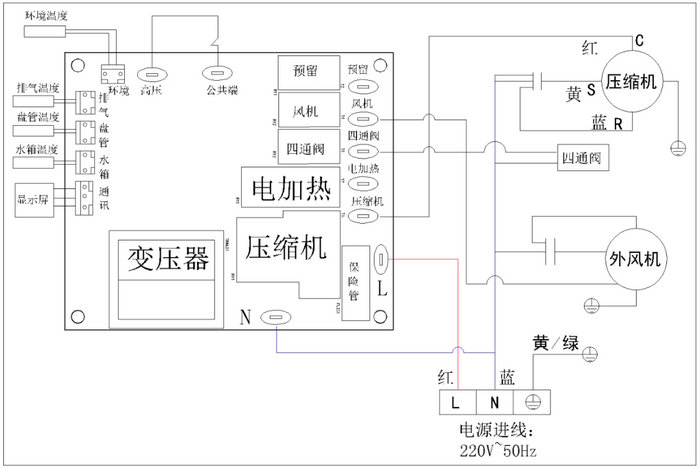

2.5、機組電路配線圖

2.6、關鍵安裝操作

2.6.1、進出水口安裝注意事項 ???????????????????

（1）水箱最高承壓為0.8MPa，在水箱冷水進水口處，必須安裝低于0.7MPa的單向安全閥，在水箱注水過程中可能出現安全閥口有水溢出，屬于正常現象。

（2）水箱進水最小進水壓力低于0.25MPa時，請自行在進水管前安裝自動增壓水泵。

（3）機組首次開機前，必須對水管路及水箱進行排空。排空時請打開末端閥門（水龍頭），以便排空。

（4）水箱熱水出水口處必須安裝負壓閥，以免水箱安裝位置與用水末端落差過大，產生負壓，導致水箱內膽變形破裂。

（5）水箱與主機落差不得超過3.5米。

（6）電源線連接時，請進行零線、火線測試，切勿接錯線，以免影響機組運行。

（7）如安裝過程中遇到特殊情況，請咨詢相關技術人員。

2.6.2、補氣閥組件安裝的注意事項

• 客戶在使用時必須安裝水箱配有的補氣閥組件；
• 當水箱排污或負壓時，空氣可以通過補氣閥進入內膽，防止內膽因真空變形漏水；
• 補氣閥組件要定期（一個月）維護，以去掉碳酸鈣沉積并且證明裝置沒有堵塞；
• 補氣閥組件要安裝在無霜的環境中；
• 補氣閥組件連接在水箱熱水出水口,與空氣相撲的補氣口安裝方向朝下。

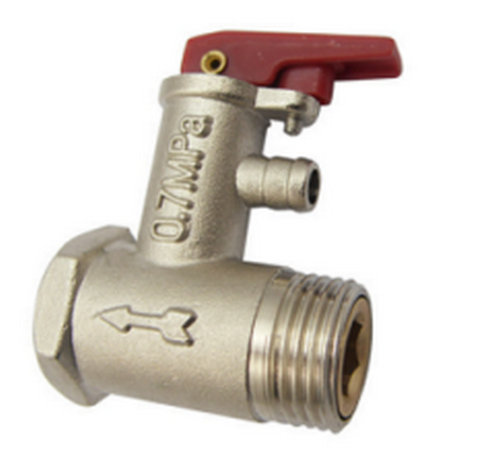

2.6.3、安全閥安裝的注意事項

• 客戶在使用時必須安裝水箱配有的安全閥；
• 水箱內膽壓力達到閥體額定工作壓力時，水可以從安全閥的排水管中流出屬正?，F(xiàn)象，并且排水管要保持與大氣相同；
• 安全閥要定期（一個月）維護，以去掉碳酸鈣沉積并且證明裝置沒有堵塞；
• 安全閥要安裝在無霜的環境中；
• 安全閥連接在水箱出口或進水口平管路，連接安全閥排水口的排泄管應保持下傾斜安裝。

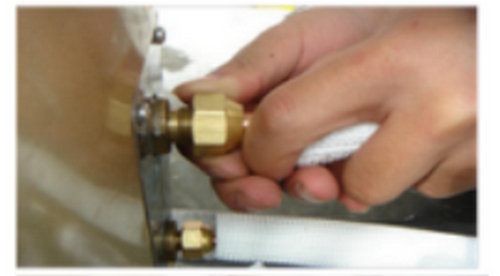

2.6.4、銅管的連接

（1）將銅管喇叭口與水箱過的工質口接頭對齊，并用手?jǐn)Q緊3-4圈，直到擰不動為止。

（2）用扳手將擴口螺帽擰緊。

注意事項

• 空氣能熱水器系統不允許進入灰塵雜物、空氣水分等。水箱、室外機的管路連接時應小心操作，盡量避免多次反復彎折，否則會引起管道硬化或斷裂。
• 連接管道時應用合適的扳手，以保證適當?shù)男o力矩，旋緊力過大會損壞接口；旋緊力太小容易漏氣。

（3）在華南地區，要求管路保溫層厚度至少15mm以上，其他地區必須嚴格按照當?shù)囟竟苈繁卮胧┻M(jìn)行保溫處理，尤其是管路閥門器件類，往往是保溫死角，極易凍壞，需加強保溫措施。

扭緊力矩表：

2.6.5、排空與檢漏

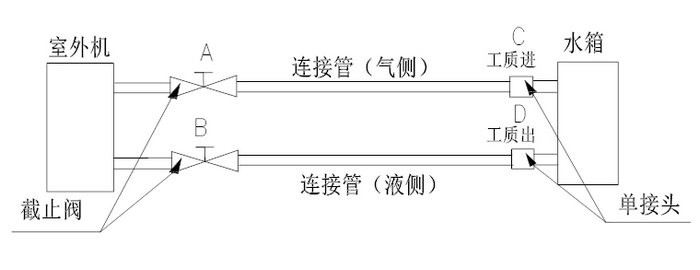

• 抽真空法排出空氣
• 抽真空時，接管螺母A、B、C、D都要擰緊；
• 取下充注閥銅螺帽，將壓力表真空泵通過軟管連接到充注閥；
• 擰開壓力表低壓的閥門，然后運行真空泵，對水箱和連接管道進行抽真空，真空度要達到5mmHG以下（真空泵運行時間10分鐘左右），當達到所預期的真空度，關閉壓力表低壓側的閥門，停止運行真空泵。
• 快速移開連接軟管，擰上充注閥銅螺帽；
• 完全打開截止閥B及A的閥芯，并按扭緊力矩?cái)Q緊截止閥閥芯帽。

2.6.6、熱水器水箱的排空（水箱注水）

（1）確認進水閥、用戶端用水閥（出水閥）等已接好及確認排污口已密封。

（2）打開進水閥、出水閥，直至出水閥有水流出，進水同時檢查各管連接口和閥門是否有漏點。

（3）出水閥有水流出后，繼續流水1分鐘左右關閉出水閥，至此排空完成。

2.6.7、水箱感溫包安裝

• 從水箱“感溫口”處旋下感溫管螺母。
• 把感溫探頭線先穿過感溫管螺母，再將其插入感溫管組件里面，并插到盡頭。
• 然后旋緊感溫管螺母固定。

2.6.8、電氣線路連接

• 取下室外機抽手，按照電氣線路圖正確將連接線頭接入對應的接線端子臺，確認連接牢固；
• 用電線壓板固定好連接線，裝上抽手。

注意：

1. 切勿接錯線路，否則會導致電氣故障，甚至損壞機器。
2. 熔斷絲的型號和額定值以相應控制器或保險管套上標示規格為準。
3. 本機需配專用電源線，用戶在選配電源線時請選用符合國標要求的電源線。

3、控制器使用說明

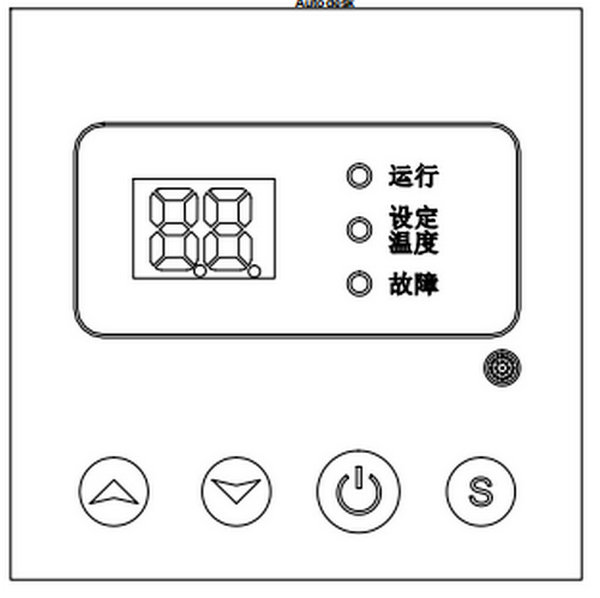

3.1、操作面板說明

操作面板圖（顯示屏圖片僅供操作參考，以實物為準）

△開/關鍵：在關機狀態下按此鍵則開機，在開機狀態下按此鍵則關機；

△模式鍵：按下“S”鍵，控制器進入溫度查詢，長按“S”鍵控制器進入?yún)?shù)查詢。

△上升鍵：按“5”鍵設置溫度加。

△下降鍵：按“6”鍵設置溫度減。

△運行指示燈（雙色）：關機狀態下熄滅，加熱過程中顯示紅色，加熱到設置溫度顯示綠色。

△溫度設置指示燈（黃色）：正常狀態下熄滅，進入溫度設置界面點亮，指示燈顏色為。

△故障指示燈（紅色）：正常狀態下熄滅，故障時亮。

特別約定：

• 數碼管為2位紅色字體。

溫度查詢：

按下“S”鍵，進入溫度查詢狀態，顯示屏顯示A1，代表排氣溫度代碼，按下“5” “6”鍵，可切換不同溫度代碼，再按下“S”鍵進入具體溫度查詢，如A1界面下，按下“S”鍵顯示實際排氣溫度。此時再按下“S”鍵，退出查詢狀態，返回主界面。

連續5s無操作,自動退出查詢狀態，返回主界面。

溫度設置

按下“5”鍵或“6”鍵，進入溫度設置界面，同時設置溫度黃色指示燈點亮，設置溫度閃爍顯示，按下“5”鍵設置的溫度增加，增加的溫度不能大于最高設定溫度“F13”，按下“6”鍵，設置的溫度減小，減小的溫度不能小于最低設定溫度（F14），溫度設置完成后，按下“S”鍵保存并退出溫度設置狀態，同時設置溫度黃色指示燈熄滅。

連續30s無操作，不保存自動退出，返回主界面。

參數設定：

長按“S”鍵3秒進入?yún)?shù)代碼顯示界面FX，X代表當前的代碼，按下“5，6”鍵來調整對應的代碼值，再按“S”鍵，進入對應參數代碼的參數值設定，用“5，6”鍵來調節參數值的大小。按下“S”鍵，返回參數代碼界面FX，用“5，6”鍵將代碼調到F0，再按下“S”鍵，退出參數調整，返回主界面。

連續60s無操作,自動退出參數設定，返回主界面。

快速進入加氟模式：

長按“5”與“S”鍵6秒，進入加氟模式，顯示界面顯示“Ad”，開壓縮機和風機和四通閥，按下“S”鍵退出加氟模式。

強制電加熱：

開機狀態下，同時長按“5”與“6”鍵3秒，開啟強制電加熱，再同時長按“5”與“6”鍵3秒，關閉強制電加熱。?電加熱運行時，數碼管末位小數點亮起。

強制化霜：

開機狀態下，長按3秒開關機鍵，開啟強制化霜，再長按3秒開關機鍵，關閉強制化霜。

化霜時，中間小數點亮起。

查詢溫度如下表：

故障代碼及簡單處理方式：

?4、試運行

4.1、試運行前注意事項

（1）機組是否安裝完畢；

（2）配線配管是否正確；

（3）水路是否通暢；

（4）絕熱保溫是否已完善；

（5）接線是否已可靠連接，是否良好接地；

（6）電源電壓是否與機組額定電壓相符；

（7）機組進出風口是否有障礙物；

（8）進水口安全閥是否已正確安裝；

（9）出水口補氣閥是否已正確安裝；

（10）漏電保護器是否可有效動作；

?4.2、試運行

用控制器控制熱水器進行，按照說明書檢查下列各項：

（若有故障，請按機組說明書所闡述的故障及原因，一并予以排除）

• 控制器開關是否正常；
• 控制器各功能鍵是否正常；
• 水路是否正常；
• 測試制熱模式下是否正常工作；
• 運行時有無震動和異常聲音；
• 產生的風噪聲和冷凝水是否影響鄰居；
• 有無制冷劑泄露

1.5、產品附件清單表

保 修 卡

售后服務：當本機出現任何故障時，請盡快聯系您的特約經銷商或直接與本公司聯系，并說明您的產品型號、機組條形碼、姓名、地址及聯系方式。

安全特別警告
（1）機組請勿安裝在有使用或存儲汽油等易燃易爆物質的場所，以免引發火災或爆炸事故，也勿安裝在有腐蝕性氣體和液體的場所，以免影響機組的使用壽命。
（2）本熱水機組只作為生活用水加熱，使用水質為生活用水。請勿用于海水或其它有腐蝕性液體的加熱，以免損壞機組。
（3）機組的電源線路布置應按照國家布線規則進行，機組必須按照國家標準可靠接地。
（4）機組的供電線路中必須加裝一個至少3mm的觸點開距的全級斷開裝置，并配漏電保護功能（可使用符合此要求的帶漏電保護的斷路器）。
（5）機組安裝位置應平整且必須承受兩倍機組運行時的重量。
（6）在有臺風的地區，機組底座與地面需使用地腳螺絲固定。
（7）機組系統如不是出于建筑物避雷系統的保護中，應按國家相關標準增設避雷裝置。
（8）必須有專業人員進行安裝、維修和保養，在連接機組接線端子之前必須斷開電源，如需要帶電操作時必須有專人監護。
（9）與開式儲水結合使用時，用戶不得堵塞通氣口，且所配的溢流管管徑不得小于進水管管徑。

重要提示
（1）機組請勿安裝在有高頻設施的場所，以免影響控制功能。
（2）搬運過程中，機組嚴禁倒置，盡量避免傾斜搬運，必須傾斜搬運時機組垂直面與水平面的夾角必須大于等于30度。
（3）機組首次使用或儲水箱排空后再次使用時，必須確保儲水箱內的水位高于機組循環泵的吸水口，以免機組缺水運行導致機組故障。
（4）機組運行的環境溫度，普通機組-7℃-40℃，低溫機-25℃-40℃，相對濕度0-95%RH在此范圍外機組不能正常運行。
（5）安裝機組電源主線采用銅芯電源線，其標稱截面積應足夠大，同時確保機組啟動電壓不小于機組的額定電壓。
