10種管道連接方式

在日常生活中，管道連接無處不在，無論是家庭給排水系統，還是工業生產線上的流體傳輸，都離不開各種管道連接技術。本文將為您詳細介紹幾種常見的管道連接方式，幫助您更好地了解這些技術在不同場景中的應用。

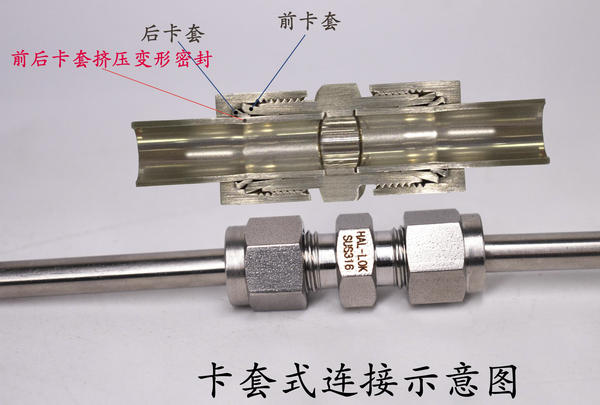

1. 卡套式連接

卡套式連接常用于不同材質管道連接和臨時管道連接。其原理是通過鎖緊螺母和開口壓緊環將管材壓緊于管件上，密封面短，安裝方便簡單，無需專用工具，且可以拆卸。這種連接方式一般適用于規格較小的自來水和燃?xì)庀到y(tǒng)，但安全系數相對較低。

卡套接頭連接，一般用在16mm以下或者1/2“以下的管道，主要是連接方便，相比螺紋連接要省事、美觀。

2. 熱熔式連接

熱熔式連接主要用于生活水管道連接，如PPR、PE管道等。這種連接方式通過熱熔器將管道端口加熱熔化，再迅速對接，形成穩固的連接。由于其對工人的施工工藝、工具、管道材質、施工溫度有較高要求，因此在家裝給水系統中應用最廣，具有接口牢固耐久、不易滲漏的優點。

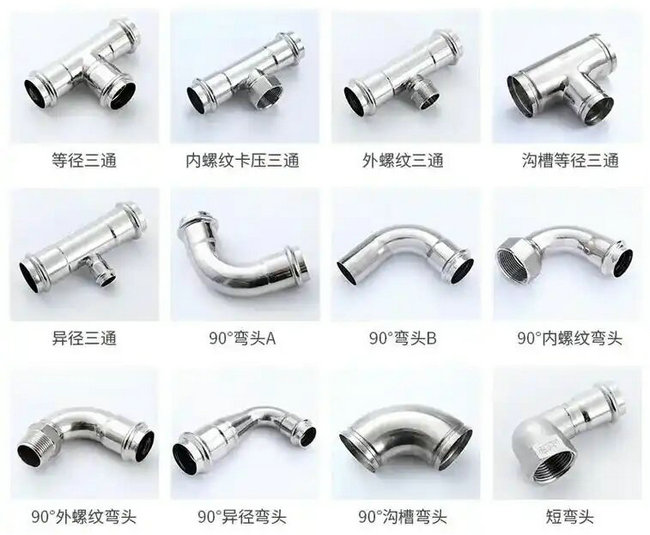

3. 卡壓式連接

卡壓式連接主要用于鋁塑管連接，其密封原理是利用O型圈在使用過程中因受壓力作用變形而產生密封作用。這種連接方式施工便捷，連接可靠，但使用范圍相對較小，且安全系數不高。不銹鋼卡壓式管件連接技術更是具有保護水質衛生、抗腐蝕性強、使用壽命長等特點。

卡壓式不銹鋼管件的好處

1、連接可靠安全

不銹鋼管件卡壓式連接強度高，抗振性好。將連接部位一次性做“死”，避免了“活接頭”松動的可能性。

2、施工便利快捷

避免現場焊接、套絲或滾槽作業，只要采用專用的液壓工具，卡壓連接即可輕松完成，省時、省力、省費用，而且一次安裝成功率高。

3、流量壓力損失小

卡壓式管件內徑和管材內徑相同(等徑設計)，卡壓部位管材變形小，使管道連接處流量和壓力損失很小，可忽略不計。

4、衛生環保性能好

管材管件全部采用304或316不銹鋼材料，密封圈采用氯化丁基橡膠或硅橡膠，衛生環保性能好，而且使用壽命長。

5、既可明裝又可暗裝

卡壓式不銹鋼管道系統外形美觀，可明裝提高裝飾效果，也可以暗裝。

4. 螺紋連接

螺紋連接，又稱絲扣連接，通過內外螺紋將管道與管道、管道與閥門連接起來。這種連接方式制造、使用簡單，聯接可靠，使用方便，通用性好，可裝拆而重復使用，主要用于鋼管、銅管和高壓管道的連接。但承壓較低，螺紋處容易腐爛和泄漏，因此多用于明裝管道。

5. 法蘭連接

法蘭連接是將兩個管道或管件各自固定在一個法蘭盤上，然后在兩個法蘭盤之間加上法蘭墊，最后用螺栓將兩個法蘭盤拉緊使其緊密結合起來的一種連接方式。法蘭連接具有較好的強度和緊密性，適用的尺寸范圍寬，在設備和管道上都能應用。但法蘭聯接時，不能很快地裝配與拆卸，且制造成本較高，多用于主干道連接閥門、止回閥、水表、水泵等處，以及需要經常拆卸、檢修的管段上。

6. 焊接連接

焊接連接是管道工程中最重要而應用最廣泛的連接方式，主要分為電焊和氣焊。焊接連接接口牢固耐久，不易滲漏，接頭強度和嚴密性高，使用后不需要經常管理。但焊接接頭容易產生較大的焊接變形和焊接殘余應力，影響接頭的承載能力，同時在焊縫與管子的交界處（熱影響區）容易產生應力集中，對接頭的疲勞斷裂有較大影響。焊接連接多用于暗裝管道和直徑較大的管道，以及高層建筑中。

7. 溝槽連接（卡箍連接）

溝槽連接是在管道接頭等部位加工形成環形溝槽，用卡箍件、橡膠密封圈和緊固件等組成的套筒式快速接頭。安裝時，在相鄰管端套上異形橡膠密封圈后，用拼合式卡箍件連接，卡箍件的內緣就位在溝槽內并用緊固件緊固后，保證了管道的密封性能。這種連接方式具有不破壞鋼管鍍鋅層、施工快捷、密封性好、便于拆卸等優點，可用于建筑給水、消防給水、生產給水等管道工程。

8. 承插連接

承插連接主要用于鑄鐵管、陶瓷管、塑料管等，主要應用在壓力不大的上、下水管路。承插連接分為機械式接口和非機械式接口，機械接口利用壓蘭與管端上法蘭連接，將橡膠密封圈壓緊在鑄鐵承插口間隙內，使橡膠圈壓縮而與管壁緊貼形成密封；非機械接口則根據填料的不同，分為石棉水泥接口、自應力水泥接口、青鉛接口、橡膠圈接口等。

9. 粘接連接

粘接連接是采用粘合劑做粘接填料，將同質的管材、管件粘接在一起，從而起到密封作用。粘接連接具有施工簡便、固化速度快等優勢，被廣泛應用于排水系統。但粘接層的抗剝離強度、不均勻扯離強度和抗沖擊強度較低，一般膠粘劑耐熱性不高，耐老化性能差。

10. 快速接頭連接與軟管連接

快速接頭連接適用于需要頻繁更換管道的場合，通過在管道端口上安裝快速接頭，然后將兩根管道快速插入接頭中實現連接。軟管連接則適用于需要在管道系統中增加一定的位移和撓性的場合，通過在管道端口上安裝軟管，然后用夾具或接頭將軟管連接在一起。

管道連接方式多種多樣，每種方式都有其獨特的優點和適用范圍。在實際應用中，我們應根據管道材質、施工環境、使用要求等因素綜合考慮，選擇最合適的連接方式。
