管徑Dn、De、D、d、Φ 代表的含義

一般來說，管子的直徑可以分為外徑（De），內徑（D），公稱直徑（DN）。下面來給大家區分區分這些”De、D、DN”的區別。

DN是指管道的公稱直徑

注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

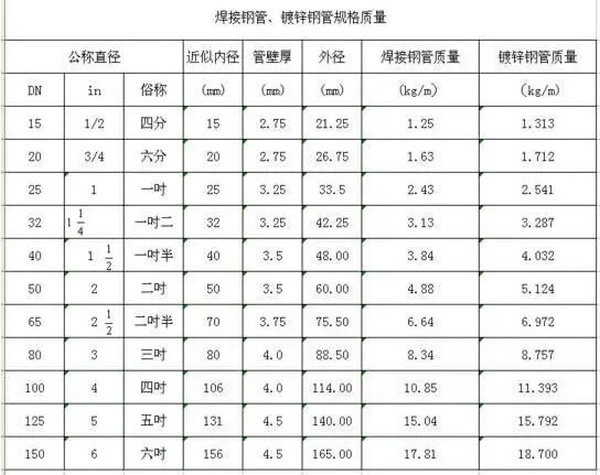

當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

水、煤氣輸送鋼管（鍍鋅鋼管或者非鍍鋅鋼管）、鑄鐵管、鋼塑復合管和聚氯乙烯（PVC）管等管材，應標注公稱直徑”DN”（如DN15、DN20）。

De主要是指管道外徑

一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，最好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

D一般指管道內徑，d表示混凝土管內直徑，Φ表示普通圓的直徑

當然了，Φ還能表示管材的外徑，但是此時應該在其后面乘以壁厚。

如：Φ25×3，表示外徑為25mm，壁厚為3mm的管材。

對無縫鋼管或者有色金屬管道，應標注”外徑×壁厚”。

如：Φ107×4，其中Φ可省略。

中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管，表示方法為管外徑×壁厚。

如：Φ60.5×3.8

De、DN、d、ф的各自表示范圍！

De– PPR、PE管、聚丙烯管 外徑

DN– 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d — 混凝土管公稱直徑

ф– 無縫鋼管公稱直徑，其規格為,如ф100:108 × 4

DN15-Φ22mm，DN20-Φ27mm ，

DN25-Φ34mm，DN32-Φ42mm，

DN40-Φ48mm，DN50-Φ60mm ，

DN65-Φ76(73)mm，DN80-Φ89mm ，

DN100-Φ114mm，DN125-Φ140mm ，

DN150-Φ168mm，DN200-Φ219mm ，

DN250-Φ273mm，DN300-Φ324mm ，

DN350-Φ360mm，DN400-Φ406mm ，

DN450-Φ457mm，DN500-Φ508mm，

DN600-Φ610mm， DN15-Φ18mm，

DN20-Φ25mm ，DN25-Φ32mm，

DN32-Φ38mm ，DN40-Φ45mm，

DN50-Φ57mm ，DN65-Φ73mm，

DN80-Φ89mm，DN100-Φ108mm，

DN125-Φ133mm ，DN150-Φ159mm，

DN200-Φ219mm ，DN250-Φ273mm，

DN300-Φ325mm，DN350-Φ377mm，DN400-Φ426mm ，

DN450-Φ480mm，DN500-Φ530mm ，DN600-Φ630mm。

閥門通徑(DN)與管徑尺寸

眾所周知閥門口徑大小與管道的尺寸有著必然的聯系，通常說多大的管徑（外徑）配多大的閥門。而閥門口徑則需要根據實際參數來計算，一般來說管道都會較大一些，閥門實際要比較小，主要取決于閥門位置需要控制的流量大小是多少，而管道尺寸只需要流通能力夠就行了。

（1） 管件尺寸與閥門通徑及英寸對照表：

直徑英寸	DN 　通徑　(mm)	管道外徑　(mm)
1/4″	8	13.7
3/8″	10	17.14
1/2″	15	21.3
3/4″	20	26.7
1″	25	33.4
1.2″	32	42.2
1.5″	40	48.3
2″	50	60.3
2.5″	65	73
3″	80	88.9
4″	100	114.3
5″	125	141.3
6″	150	168.3
8″	200	219.1
10″	250	273
12″	300	323.8
14″	350	355.6
16″	400	406.4



（2） 閥門通徑DN（公稱直徑）對應管子外徑Ф（mm）：

公稱直徑（DN）	管道外徑Ф （小外徑）	管道外徑Ф （大外徑）
15	18	22
20	25	27
25	32	34
32	38	42
40	45	48
50	57	60
65	73	76
80	89	89
100	108	114
125	133	140
150	159	168
200	219	219
250	273	273
300	324	325
350	360	377
400	406	426
450	457	480
500	508	530
600	610	630
700	720
800	820
900	920
1000	1020
1200	1220
1400	1420
1600	1620
1800	1820
2000	2020
