風冷模塊機組常見的保護控制與處理

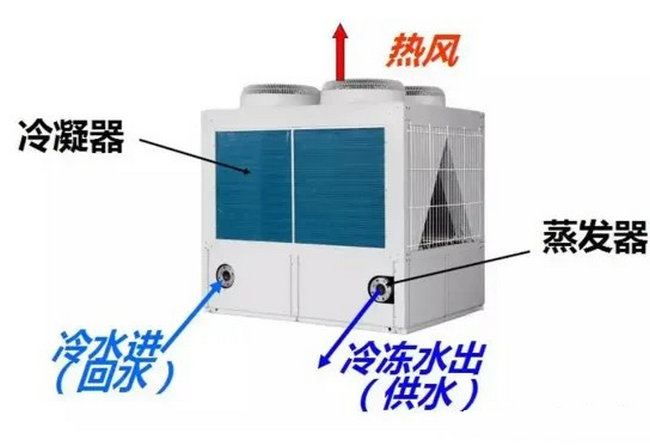

風冷模塊機組，屬于風冷式水系統中央空調主機，是以空氣為冷熱源、以水為載冷 / 載熱介質，采用模塊化并聯架構設計的風冷熱泵機組，機組常見保護如下。

1、壓縮機高壓保護

功能說明：當壓縮機排氣壓力超過設定閾值時，高壓保護動作，強制壓縮機停機，避免超壓造成設備損壞。

處理辦法：檢查冷凝器散熱片是否堵塞積塵；排查制冷劑是否加注過量；核實安裝環境溫度是否過高、通風是否不良。

2、壓縮機低壓保護

功能說明：壓縮機吸氣壓力低于設定值時觸發低壓保護并停機，多由系統缺氟、管路堵塞故障引發。

處理辦法：排查管路漏點并修復，按標準加注制冷劑；檢查管路及節流部件堵塞情況，清理或更換配件；確認系統無泄漏后重新開機運行。

3、水流開關保護

功能說明：水流開關實時監測系統水流量，若水流量過低，開關自動斷開。主板接收信號后同步傳輸至顯示板與水泵控制端，機組鎖定不啟動或直接停機。

處理辦法：檢查循環水泵是否故障、空轉；清理管道及過濾器堵塞雜物；排查水系統有無滲漏；更換失靈損壞的水流開關。

4、防凍保護

功能說明：內置感溫包實時監測管路水溫，低溫工況下觸發防凍保護，防止管路、換熱器凍裂，異常時機組禁止啟動或自動停機。

處理辦法：低溫環境檢測防凍液濃度，按標準配比添加乙二醇防凍劑；修補完善管道保溫層；嚴寒天氣開機前預熱水系統，提前啟用機組防凍模式。

5、壓縮機過載保護

功能說明：實時監測壓縮機運行電流，當電流過載超標時，過流保護開關斷開。主板接收信號后反饋至顯示板并報故障，系統停止運行、無法啟動。

處理辦法：檢查壓縮機運行負載是否超標；檢測三相供電電壓是否穩定；清理壓縮機周邊積塵，保證散熱良好；更換故障過流開關或熱繼電器。

6、出水溫度保護

功能說明：出水感溫包實時采集出水口溫度，用于控制機組啟停；感溫包損壞或線路異常時，主板判定故障，機組不啟動或停機。

處理辦法：檢測出水感溫包是否老化損壞；重新校準溫度設定參數；排查傳感線路短路、虛接及接觸不良問題。

7、風機過流保護

功能說明：防止散熱風機卡滯、過載或電機故障，引發電氣模塊及整機損壞；常規采用熔斷器、斷路器、欠壓限流等多重保護方式。

處理辦法：檢查風機電機是否卡頓、繞組燒毀；更換熔斷保險絲或復位跳閘斷路器；排查電路負載是否超限；配套穩壓裝置穩定供電。

8、過欠電壓保護

功能說明：監測電網供電電壓，避免電壓過高、過低或波動過大損壞風冷模塊電氣元件與壓縮機，常用電壓監測器、穩壓器實現防護。

處理辦法：加裝電壓穩壓器或 UPS 電源；確保供電電壓維持在 380V±10% 額定范圍；電網不穩區域優化供電線路；定期校準電壓監測裝置精度。

9、壓縮機防過熱保護

功能說明：監測室外壓縮機機體溫度，當機身溫度過高時觸發保護，關停室外機工作，避免高溫?zé)龤嚎s機。

處理辦法：清理散熱風扇及壓縮機周邊積塵；檢查系統制冷劑是否不足；確保機組通風口無遮擋、散熱通暢；若頻繁觸發，檢修壓縮機軸承磨損及機械故障。

10、逆缺相保護

功能說明：三相電源任一相斷路或相序接反，即為逆缺相故障。故障發生后三相設備輸出功率驟降、運行失常，嚴重時引發設備損毀及安全事故，重要機組必須配置逆缺相保護裝置。

處理辦法：全面排查三相供電線路，修復斷相、校正相序；加裝專用逆缺相保護器；調校供電參數，保持三相電源平衡穩定。

11、內部溫度保護

功能說明：風冷模塊內置溫度傳感器，實時監測機體內部溫度，智能調控運行狀態，防止內部溫度過高造成設備老化、燒毀及停機故障。

處理辦法：檢查內部散熱風扇運轉是否正常；徹底清理機組內部積塵雜物；確保進出通風口無遮擋、通風順暢；校準或更換失靈溫度傳感器，杜絕故障誤報。

12、進水溫度保護

功能說明：進水溫度感溫包實時采集進水管路溫度，用于控制壓縮機與輔助電加熱啟停；感溫包故障或參數異常時，機組無法啟動或自動停機。

處理辦法：參照出水溫度保護流程檢修進水感溫包；保證進水溫度符合機組設定工況；禁止人為將水溫設定過高；及時更換故障溫度傳感器。

13、排氣溫度過高保護

功能說明：實時檢測壓縮機排氣口溫度，當排氣溫度超限或排氣感溫包異常時，主板接收故障信號并傳輸至顯示板，面板彈出排氣溫度過高故障代碼。

處理辦法：檢查系統制冷劑是否不足、泄漏；清理冷凝器散熱翅片積塵與堵塞；排查壓縮機過載運行問題；檢查并疏通壓縮機排氣管路。

14、化霜溫度保護

功能說明：化霜感溫包檢測翅片換熱器側溫度，精準控制機組自動化霜程序；感溫包異常時，機組無法啟動或中途停機。參考保護閾值：化霜感溫包 70℃。

處理辦法：檢測化霜感溫包是否損壞失效；合理整定機組化霜周期；環境溫度低于 5℃前，提前開啟機組防凍模式。

15、進 / 出水溫度保護

功能說明：防范人為誤操作導致系統進出水溫度設定超標，避免水溫異常破壞整套暖通系統運行工況。

處理辦法：規范設定合理溫區（進水 20-30℃、出水 40-45℃）；開啟密碼鎖定功能，防止非專業人員誤改參數；定期復核溫度設定值；對運維人員開展參數規范設置培訓。

16、壓縮機 3 分鐘延時保護

功能說明：設置壓縮機啟動 3 分鐘延時保護，避免帶負載直接啟動，緩沖啟動負荷，保護壓縮機不受損傷。

處理辦法：屬設備固有設計保護，無需額外調試；機組重啟后延時功能自動恢復；若頻繁觸發保護，需核查系統壓力、溫度等啟動前置條件是否達標。

17、通訊故障保護

功能說明：通訊線路斷線、松動或信號異常時觸發保護，防止機組出現誤動作、無序運行。

處理辦法：檢查通訊線路接線是否牢固；重啟通訊模塊與主控板；更換破損、老化通訊線纜；確保各模塊通訊協議匹配兼容。

18、手動操作密碼保護

功能說明：設置操作權限密碼，僅輸入正確密碼才可修改機組運行參數，防止非操作人員隨意改動設備設定，保障運行參數穩定。

處理辦法：由專僅限授權人員進行參數修改與手動操作。

19、壓力繼電器延時保護

功能說明：配置壓縮機壓力繼電器延時保護，避免冷凍機油未充分預熱就強制啟動，防止壓縮機機械部件干磨損壞。

20、壓縮機頻繁啟停保護

功能說明：當系統管路、工況異常或通訊故障，導致壓縮機在限定時間內啟停次數超出設定范圍時，系統自動停機并聲光報警，待運維人員檢修排查。

處理辦法：排查系統壓力、溫度、管路及通訊線路故障；修復異常工況后，方可重新開機投入運行。
