空氣能承壓模塊式熱泵熱水系統
一、 系統特點
1、冷、熱水壓力均直接來自于市政管網，冷、熱水壓始終保持平衡。
2、熱水供水無需單獨增加供水泵，有效降低整個熱水系統運行能耗。
3、熱水分倉儲存，水箱之間不會發生冷、熱水混合 ，從而解決了系統補水造成供水溫度下降的問題，實 現全天候恒溫恒壓供水。
4、模塊化承壓設計，可單個或多個并聯組合使用。
二、系統適用范圍
該系統適合中小型的熱水項目，單個系統適用于熱水用水量在 3~5 噸的項目。根據項目工程情 況，系統可單個或多個并聯組合使用。
三、系統產熱水能力
| 系統加熱 熱水量 |
水箱 | 1個 | 2個 | 3個 | 4個 | 5個 | 6個 |
| 水量 | 500L | 1000L | 1500L | 2000L | 2500L | 3000L | |
| 加熱 消耗時間約 |
分鐘 | 75 | 150 | 225 | 300 | 375 | 450 |
| 小時 | 1.25 | 2.5 | 3.75 | 5 | 6.25 | 7.5 |

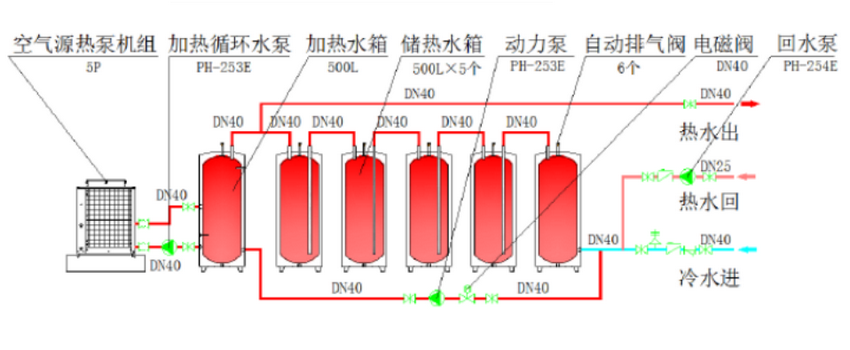

四、系統配置主要設備及參數
| 序號 | 名稱 | 型號 | 參數 | 數量 | 單位 | 品牌 |
| 1 | 5P | 制熱能力：20kw | 1 | 臺 | ||
| 平均輸入功率：4.76kw | ||||||
| 2 | 加熱水箱 | 500L | 有效容積：500L(承壓) | 1 | 個 | |
| 3 | 儲熱水箱 | 500L | 有效容積：500L(承壓) | 5 | 個 | |
| 4 | 加熱循環泵 | PH-253E | 輸入功率：410W | 2 | 臺 | 德國 威樂 |
| 額定流量：11.4m3/h | ||||||
| 額定揚程：4m | ||||||
| 5 | 動力泵 | PH-253E | 輸入功率：410W | 2 | 臺 | 德國 威樂 |
| 額定流量：11.4m3/h | ||||||
| 額定揚程：4m | ||||||
| 6 | 回水泵 | PH-254E | 輸入功率：330W | 2 | 臺 | 德國 威樂 |
| 額定流量：3m3/h | ||||||
| 額定揚程：10m |
五、系統運行工作原理

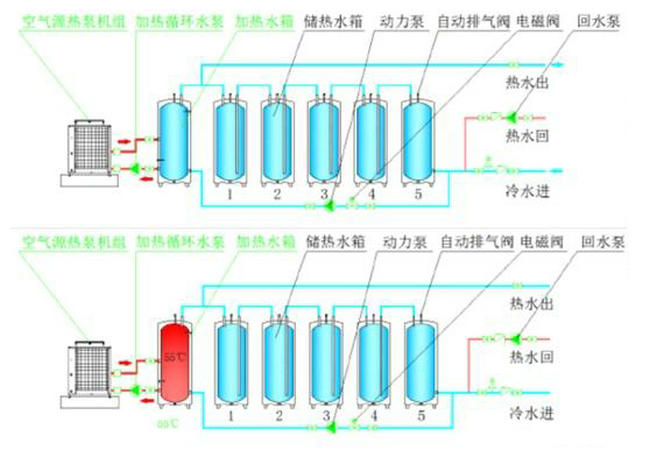

1、當系統初次補滿冷水后， 啟動加熱循環水泵啟動和熱泵機組對加熱水箱中的水進行加熱， 一直加 熱到設定溫度 55℃（可調）。

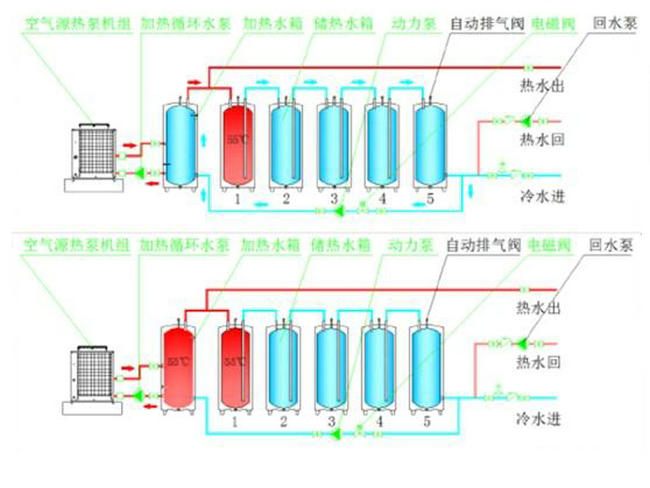

2、當加熱水箱溫度加熱到設定溫度 55℃（可調）時，電磁閥打開，啟動動力泵，將加熱水箱的水 壓到儲熱水箱 1 中。
當系統加熱水箱上端的測溫點檢測到水溫低于 53℃（可調）時，動力泵停止，電磁閥關閉。啟 動加熱循環水泵啟動和熱泵機組繼續對加熱水箱加熱。

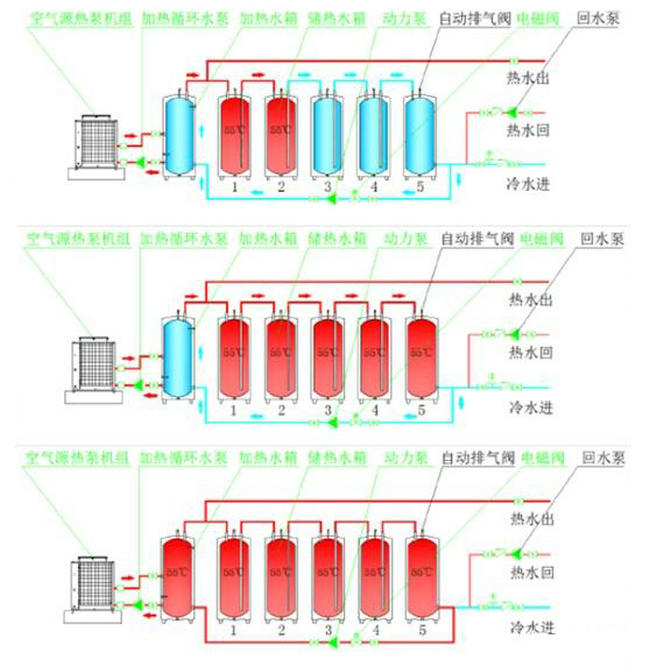

3、當加熱水箱溫度加熱到設定溫度 55℃（可調）時，重復動作 2 步驟。
直達將儲熱水箱 5 的水溫 到達設定溫度 53℃（可調）以上時，動力泵停止，電磁閥關閉（動力泵和電磁閥工作條件：先滿足 儲熱水箱 5 的水溫低于設定溫度 53℃（可調），才可根據加熱水箱的設定溫度而工作） 。

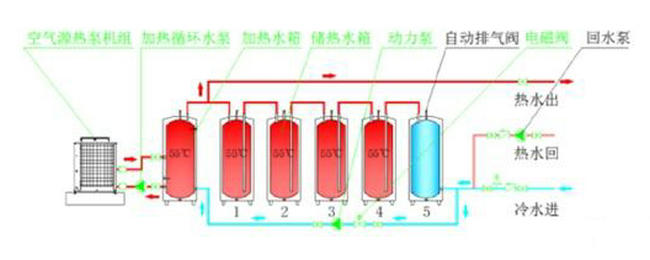

4、當用戶使用熱水時， 系統熱水從儲熱水箱 1 由自來水壓出， 自來水將各個儲熱水箱的熱水向前一 個儲熱水箱推進。

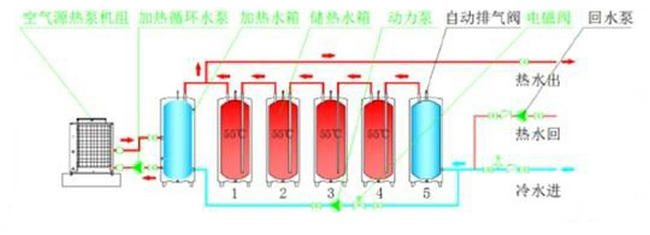

當系統檢測到儲熱水箱 5 的水溫低于設定溫度 53℃（可調），加熱水箱水溫到達 55℃（可調） 時，電磁閥打開，啟動動力泵，此時熱水供水將由加熱水箱供出，冷水壓進加熱水箱中去。
當系統加熱水箱上端的測溫點檢測到水溫低于 53℃（可調）時，動力泵停止， 電磁閥關閉 ,此時， 熱水供水由儲熱水箱 1 供出。系統啟動加熱循環水泵和熱泵機組繼續對加熱水箱加熱。
