安裝與使用說明書(ZN-TCC01)

科技讓生活更美好!????????

1安全信息

1.1安裝和試運行的說明

當鋪設線路時，確保不損壞建筑物結構上的防火措施。

控制儀不能安裝在有易燃易爆氣體混合物的房間。

安裝地點不能超過允許的環境條件。

在連接線路時，確認電源與要求的參數匹配。

所有連接到控制儀上的設備必須與控制儀的技術參數匹配。

所有在開啟的控制儀上的操作都要在斷電情況下進行，在電路上的工作都應該遵守所有安全規則。

連接或需要開啟控制儀的操作必須由專業人員完成。

1.2關于手冊

這本手冊描述：

太陽能熱水控制儀的安裝，功能及操作，當安裝其他組件比如太陽能集熱器，泵站及水箱時，應該按照每個制造商提供的安裝指導進行。設備的安裝，電路連接，試運行及維護均應由培訓過的專業人員進行，專業人員必須熟通這本手冊并按照指導內容進行。

1.3責任免除

制造商不能夠監控溫控儀的安裝，操作，使用，維護都與本指導或要求的使用環境和方法一致。不正確的安裝會引起材料的損壞，人員的損傷及操作或錯誤使用發生與前述有關事情引起的費用，這是我們不承擔損失。制造商保留不事先通知改變產品、技術數據、安裝操作指導的權利。只要明顯發現產品不能安全的使用（例如損壞）請立即切斷運行，注意確保設備不意外使用。

1.4重要信息

我們仔細核對過本手冊的文字和圖片，并提供了我們的最好的認識和想法，然而錯誤也在所難免，請注意我們不保證本手冊中所給出圖片和文字的完整性—他們只是一些例子，他們只應用于我們自己的系統，對于不正確、不完整、錯誤的信息以及所導致的損壞我們不承擔責任。

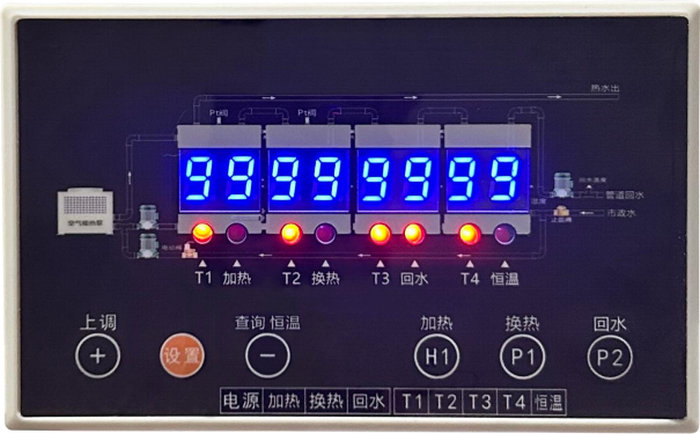

1.5操作按鍵

序號	1	2	3	4	5	6
按鍵	＋(上調)	設置	－(查詢下調)	手動保溫加熱	手動換熱	手動管道循環

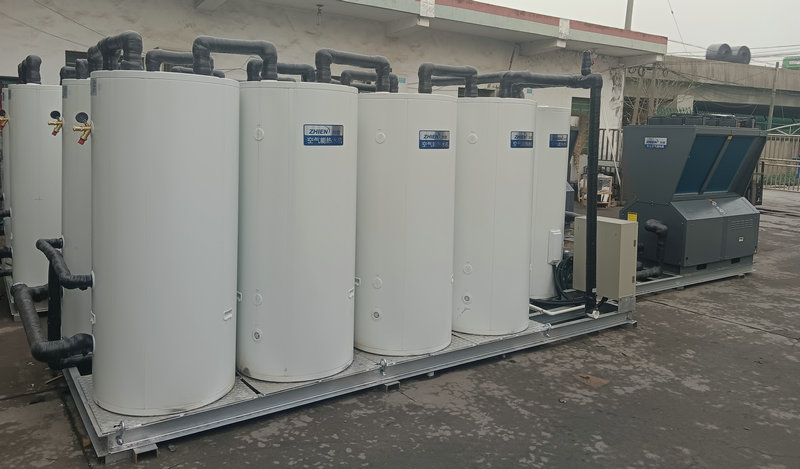

2安裝

控制儀只能安裝在室內，不能安裝于危險的地方，遠離電磁場。控制儀表必須額外配備一個插頭，插頭的各極之間保持至少3mm距離或遵守有效的安裝規定。比如開關或保險，請注意導線之間應隔開，并使用交流電。

2.1顯示器的安裝

A先把顯示儀頂部凹槽用螺絲刀按（圖1）旋轉卸下

B將后蓋板用螺絲固定在墻上（圖2）（注意：不要再控制以上鉆孔）

C顯示儀上蓋插入后蓋板凹槽①②，用力蓋緊（圖三）

2.2控制儀安裝

注意：控制儀必須只被安裝在有足夠安全保護的場所固定控制儀掛板

A選擇一個合適場所

B把掛板放在墻面上用筆畫出打孔位置（注意正反）

C打好固定孔后，放入塑料膨脹管

D把掛板用螺絲釘擰上

E把控制儀可靠掛在掛板上

2.3電路連接前的準備

在打開盒子時，請務必斷電，并注意當?shù)仉娏?yīng)規則。打開/關閉接線蓋扣板

A松開螺絲①②，向上移動開啟蓋子取下蓋板

B封蓋：向下合上蓋板

C用螺絲釘固定①②

2.4電線布置

電源只能在控制儀外殼都封閉情況下接通。

安裝人員必須確保控制儀的IP安全等級在安裝過程中不被破壞。

根據安裝形式，電線可通過外殼后方的預留孔④或是蓋板的底邊⑥處穿過。使用一個合適的工具（比如刀）切下左右兩側的塑料片⑤，折斷取下從控制儀蓋板后邊的塑料孔⑤介接入。

注：電線必須用佩戴的固定夾，柔軟的卡住電線⑥，將電線緊固。

2.5終端連接

在開啟盒子時，清務必斷電并注意當?shù)仉娏?yīng)規則。

電源輸入：為電源輸入端口，L為火線，N為零線

溫度傳感器輸入端口

T1為NTC10k B=3435溫度傳感器，測量1號溫度值。

T2為NTC10k B=3435的溫度傳感器，測量2號水箱溫度。

T3為NTC10k?B=3435的溫度傳感器，測量3號水箱溫度。

T4為NTC10k B=3435的溫度傳感器，測量4號水箱溫度。

恒溫為NTC10k B=3435的溫度傳感器，測量回水溫度。

安裝溫度傳感器的建議：

水箱及管道等只能用原配NTC10k B=3435的傳感器，配有1.5mPVC線，耐溫105度，傳感器接線不分正負極。

所有傳感器接線都是低壓線，必須避免傳導效應。不能靠近230V或者400V電纜（最小離開距離100mm）。如果有外在傳導效應存在，比如有高壓線，懸空火車電纜，變壓器站，無線電電視設備，無線電通訊站，微博設備等，則連接傳感器的線路必須采取適當?shù)钠帘未胧?。傳感器接線可以最多被延長至30m，線長和截面積要求：延長至20米，使用0.75mm2線，延長至30米，使用1.5mm2線。

端口介紹左至右：

端口1-2為電源輸入	端口3-4為電加熱輸出	端口5-6為水箱間換熱泵
端口7-8為回水泵	端口9-10為一號加熱水箱溫度	端口11-12為二號儲熱水箱溫度
端口13-14為三號儲熱水箱溫度	端口13-14為三號儲熱水箱溫度	端口17-18為回水溫度

3調試

在接通主要電源之前連接傳感器到輸入端，連接泵或開關閥到輸出端。將控制儀接通電源后，可以設置時間及相關參數設定。

3.1菜單結構

點擊設置鍵進入設置	設置頁面	菜單	說明
時間校準	P1	小時設置
	P2	分鐘設置
換熱泵	P3	換熱泵啟動溫度	出廠設置為53，一號加熱水箱到達53度，啟動換熱循環泵。
	P4	換熱泵停止溫差	出廠設置為5,一號加熱水箱下降5度，停止水箱間換熱泵。同時也是電加熱和回水停止溫差。
電加熱	P5	電加熱停止溫度	出廠設置為55，默認不啟動，長按“加溫鍵”恒溫指示燈亮起時，電加熱進入自動運行狀態。
回水泵	P6	回水泵停止溫度	出廠設置40，回水溫度小于35度啟動回水泵，到達40度停止回水泵。
查詢鍵	點擊“查詢鍵”查看回水溫度，15秒自動返回主頁面
設置鍵	設置完成后，系統會自動保存參數。

4常用功能介紹

4.1換熱泵介紹

功能描述：當T1溫度溫度大于等于53時啟動換熱泵，當T1下降5度或者T4溫度等于T1溫度時，停止換熱循環泵。

4.2保溫加熱介紹

當水箱溫度T1小于設置溫度時（默認50℃），啟動電加熱功能，加熱至水箱溫度達到55度時關閉保溫加熱；系統默認不啟動電加熱，如需使用此功能，長按“加溫鍵”3秒，恒溫指示燈亮起時，系統根據設置值啟停電加熱功能。

4.3回水循環介紹

當回水溫度小于設置溫度時（默認35℃）啟動回水泵，回水溫度到達40℃，停止回水泵。

5.5輸出狀態

通過查看顯示器上面的系統控制，亮著的代表此時這個功能正處于輸出狀態。

6保護功能

6.1斷電記憶保護及恢復出廠設置參數

當斷電后，重新上電控制器保持斷電前記憶模式。

7故障

7.1故障保護

當溫度傳感器接線斷線，沒有連接好時，控制儀關閉相應的功能并停止相應輸出信號，同時在顯示屏相應位置處的溫度顯示為–；

7.2故障檢查

該控制儀是一款高性能產品，能夠確保常年無故障運行，倘若出現問題，多數來自于與之相關聯的外圍部件而非控制儀本身。

下面關于控制儀一些常見故障問題的詳細描述：可以讓初次安裝及使用者能夠有效的避開這些故障問題額產生，以便確保系統快速恢復到運行狀態，避免不必要的時間耗費。當然，在這里并不可能將所有會出現的故障問題都體現出來，但是絕大多數控制儀的常見問題用戶能夠在列表中找到。當您確認在下述列表中無法找到相近似的故障排除方法時，請將產品返回給經銷商處理。

現象	第二現象	可能原因	處理過程
控制儀不顯示	屏幕上沒有任何圖標數據，屏幕沒有發光	電源沒有接通系統出錯	檢查控制儀電源重新上電
盡管開啟條件都滿足，但水仍不工作	屏幕上的燈點亮	水泵電源沒有接通	檢查水泵電源

警告?。?！

打開控制儀之前，必須要先將設備從電源上完全斷開！溫度傳感器的數值使用一只電阻表便可有效測量出傳感器是否存在某些故障問題，但是這樣做的前提是傳感器必須與系統之間斷開所有連接！下面的列表中是電阻值與溫度之間的配比關系，當然，在1%的上下浮動數值范圍內，是可以忽略不計的。

NTC10K B=3435阻值表

℃	0	10	20	30	40	50	60	70	80	90	100
KΩ	26.7	17.8	12.2	8.3	5.8	4.2	3.0	2.2	1.7	1.3	1

8質量保證

生產廠商將向最終用戶提供以下質量保障責任：在廠商承諾得產品的質量保障期內，廠商將排除由于生產及材料選用導致的故障給用戶帶來的使用障礙。正確的安裝不會導致故障的產生，當用戶由于采取不正確的處理方式，不正確的委托安裝操作方式，不恰當或粗略的處理方式，錯誤的系統搭建方式以及不正確的運行操作方式，質量保障責任屬無效行為、

一般情況下用戶能享受到為期12個月的質量保障期限。
