空調管道保溫技術

一、設計要求

暖通工程的空調冷熱水共用管，空調凝結水管均保溫。

1、保溫材料采用難燃型橡塑海綿管殼。保溫厚度為：管徑小于等于DN20都為25mm管徑DN25~DN40的為28mm，管徑DN50～DN125的為32mm ，管徑DN150～DN400的為36mm,管徑大于等于DN450的為40mm,冷凝水管及膨脹管為19mm?？照{(diào)冷、熱水管（包括冷凝水管）穿過防火墻處及樓梯間或（合用）前室等防火隔墻兩側2米范圍內采用離心玻璃棉，管徑小于等于DN25的為25mm，DN32～DN80為30mm，DN100～DN400為35mm.管徑大于等于DN450的為40mm，冷凝水管及膨脹管為25mm。

2、膨脹水箱采用厚50mm難燃B1級發泡橡塑保溫，用專用粘結劑粘貼，外做厚15mm鋼板網石棉水泥保護粉刷。

3、設在屋頂露天太陽直接照射的冷卻水管采用50mm厚橡塑復合隔熱材料（復合不燃鋁箔）保溫隔熱，外表面需用0.5mm厚的鋁板作保護殼。

4、制冷主機房、鍋爐房、屋面保溫水管以及任何外露的（包括室外和沒有天花板的室內）保溫管道，外表面用厚0.51mm厚的UPVC殼作保護殼。

二、施工準備

1、安裝工具

（1）1″－2″的毛刷：毛刷不應太大，刷毛應剪斷，使刷毛變硬，以保證上膠均勻。

（2）圓規、卡鉗、卡鋼尺、刀片。

（3）長刀、鋸刀、磨刀石、刀片。

（4）盛膠水的小罐或小桶。

2、膠水的使用

（1）使用膠水之前搖動容器，使膠水均勻，在實際安裝中，用小罐膠水以防止其揮發得太快，如有必要，可將大罐的倒入小罐中使用，不用時將罐口密封。

（2）不涂膠水時，刷子不要浸泡在膠水中。

（3）在需要粘接的材料表面涂刷膠水時應該保證薄而均勻，待膠水干化到以手觸摸不粘手為最好粘結效果。膠水自然干化時間為3-8 分鐘，時間的長短取決于施工環境的溫度和相對濕度。

（4）如果膠水已干透，要重新上膠再粘接。如果干膠超過兩次，必須把老膠水清除，再可上膠粘結。

（5）膠水的用量：每升膠水可安裝 3-4 平方米板材或15-18 米管材。

（6）膠水的使用范圍為：5℃-70℃。

三、操作工藝

1、直管的安裝

取一段合適長度的管材包在管道上，在開口管材的開口處涂上膠水、待膠水干化后，先粘接開口管材的兩端，再粘合管材的中點，之后又由兩段向中間粘合，直至全部封合。

2、變徑管的安裝

選擇與變徑管最大直徑一致的管材，并切取所需長度；測量，并在管材上做標記以保證管材修剪后小端管徑與變徑管最小直徑一致；以管的開縫為始端沿著所做標記切出四塊同樣尺寸的楔型用膠水將切口粘合，只保留開口縫；待切口粘牢后，將管材套在變徑管上，用膠水粘接口，并與管道粘接。

3、直角彎頭的安裝

取一段合適長度的管材，按所示原理從中間切開；在兩個切面上涂上膠水，粘和成90 度彎頭；將彎頭套在管道上；從兩端向中間粘和管材的開口縫，直至封合。

4、T 型結構的安裝

取一段管材，錯開管材開口處開一個與安裝管相同直徑的孔，形成一個 T 型接點；在孔上向開口管管縫開一條縫，便于安裝；將管材安裝在T 型管的直管上，在開口縫處涂上膠水，粘合；另取一段與側管直徑一致的管材，在離管斷口R 處劃一切線（R 為管材半徑）；在切線與斷口之間做一U 型切面；修剪切面；在切面及開口縫上涂上膠水；膠水干化后，將管材套在側管上，與直管粘接起來；由兩端向中間粘合，至封合。

5、大閥門和開關的安裝

閥門保溫的施工方法大致可按由里到外，填平再包的步驟進行，基本做法如下：測量出法蘭半徑R；測量出兩法蘭之間的距離L；以2ΠR1 為長，兩法蘭之間的距離L1 寬量取一段板材；在量取的板材上切去多余部分以保證板材包緊閥體；在閥體及板材的內表面均勻地涂上膠水；將板材包在閥體上并填平法蘭間的空隙；測量出兩法蘭外端的距離；兩法蘭外端距離為寬量取一段板材；以裝上材料后的法蘭周長為長，兩法蘭外端距離為寬量取一段板材；在切下的板材上切取部分以保證板材間的安裝緊密；在安裝好的板材外側面及需要安裝的板材內側面涂上膠水；干化后，將板材包緊并保證材料切面與法蘭外側平齊；量取水管半徑，并以水管半徑為半徑，裝上材料后的法蘭半徑為外徑在合適的板材上切取一圓環；在圓環上切開一條縫， 以便安裝；在法蘭外側及圓環內側涂上膠水；將圓環套在法蘭外側；量取閥門蓋到閥門體的最小長度 H1、閥門到閥門體的最大長度H2 及閥門心軸法蘭周長LX；在一塊合適的板材上按如圖所示切取材料；將材料包在閥門蓋上；以閥體蓋直徑為外徑、閥桿直徑為內徑切去一個圓環，涂上膠水安裝在閥體蓋下，以保證密封；用封條將接口處粘接好，完成安裝。

四、安裝技術規范要求

1、風管與部件及空調設備絕熱工程施工應在風管系統嚴密性檢驗合格后進行。

2、空調工程的制冷系統管道，包括制冷劑和空調水系統絕熱工程的施工，應在管路系統強度與嚴密性檢驗合格和防腐處理結束后進行。

3、風管系統部件的絕熱，不得影響其操作功能。

4、保溫膠水宜均勻的涂在風管、部件或設備的外表面上，絕熱材料與風管、部件及設備表面應緊密貼合，無空隙。

5、絕熱層縱橫向的接縫，應錯開。

6、所有接口和支撐的地方都必須用專用膠水粘接，以保證密封，防止跑冷，出現結露現象。

7、施工保溫前要確認管套規格是否保溫管相符，避免出現偏大或偏小現象。

8、安裝后所有的三通、彎頭、閥門、法蘭和其他附件都需要達到設計厚度。

9、安裝時應先大管后小管，先彎頭，三通后直管，最后閥門、法蘭。

10、所有單層保溫管套都必須加貼封條，確保密封。

11、所有的接縫都盡量安裝在不顯眼處，以保證美觀。

12、使用膠水之前搖動容器，使膠水均勻，在實際安裝中，用小罐膠水以防止其揮發得太快，如有必要，可將大罐的倒入小罐中使用，不用時將罐口密封。

13、不用涂膠水時，刷子不要浸泡在膠水中。

14、在需要粘接的材料表面涂刷膠水時應該保證薄而均勻，待膠水干化到以手觸摸不粘手為最好粘接效果。膠水自然干化時間按膠水說明書，時間的長短取決于施工環境的溫度和相對濕度。

15、粘接時，要掌握粘接時機，兩粘貼面對準一按即可。

16、如膠水巳干透，要重新上膠再粘接。如果干膠超過兩次，必須把老膠水清除，再可上膠粘接。

五、質量標準

1、保溫材料的強度、容重、導熱系數、規格及保溫做法符合規定要求，檢驗方法：檢查保溫材料出廠合格證及說明書。

2、保溫層表面平整，做法正確，搭茬合理，封口嚴密，無空鼓及松動。檢驗方法：觀察檢查。

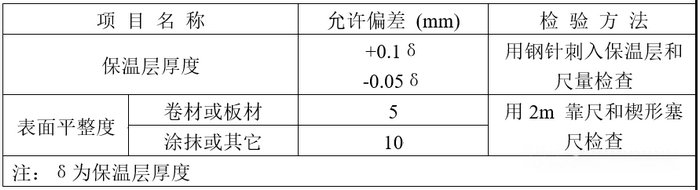

3、保溫層安裝的允許偏差和檢驗方法項目見下

六、成品保護

1、地溝及管井內管道及設備的保溫，必須在地溝及管井內已進行清理，不再有下道工序損壞保溫層的前提下，方可進行。

2 、一般管道保溫應在水壓試驗合格，防腐已完方可進行保溫施工，不能顛倒工序。

3 、在建筑物吊頂內及管井內做保溫的管道，必須在防腐、試壓合格、保溫完成隱檢、合格后，土建才能最后封閉。嚴禁顛倒工序施工。

4 、保溫材料進入現場不得被雨淋，或存放在潮濕場所。

5 、明裝管道的保溫，如土建噴漿作業在后，應有防止污染保溫層的措施。

6 、如有特殊情況需拆下保溫層進行管道處理，或其他工種在施工中損壞了保溫層時，應及時按原要求進行修復。

七、質量通病預防及注意事項

1、保溫材料使用不當、交底不清、做法不明。

解決辦法：熟悉圖紙，了解設計要求，不得擅自變更保溫做法，嚴格按設計要求施工。

2 、保溫層厚度不按設計要求施工。

原因：憑經驗施工，對保溫的要求理解不深。

3 、保溫表面粗糙不美觀。

原因：操作不認真，要求不嚴格。

4 、保溫層空鼓、松動不嚴密。

主要原因：保溫材料大小不合適，纏裹時用力不均勻，搭茬位置不合理。
