配電箱（柜）安裝施工工藝

一、施工工藝流程

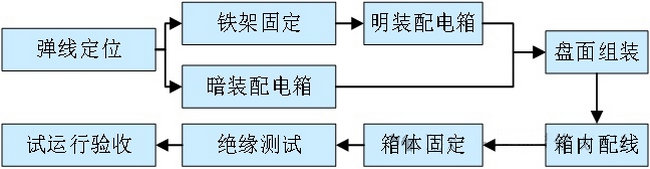

壁掛式配電箱安裝工藝流程圖：

落地式配電箱安裝工藝流程圖：

二、施工準備

項目	內容
?作業條件	土建工程施工標高、尺寸、結構及埋件均符合設計要求； 裝完畢，無漏水，門窗玻璃安裝完、門上鎖； 安裝配電箱盤面前，抹灰、粗裝應完成。
?主要機具	吊裝搬運機具：手推車、卷?yè)P(yáng)機、倒鏈、鋼絲繩、麻繩索具等；安裝工具：手電鉆、電錘、電焊機、測試檢驗工具、送電運行安全用具等。

（1）進場驗收

序號	檢驗部位	檢驗內容	檢驗方法
1	相關資料、參數的核查	按照設備清單、施工圖紙及設備技術資料，核對設備本體及附件、備件的規格型號應符合設計圖紙要求；附件、備件齊全；產品合格證件、技術資料、說明書齊全。	觀察和試操作檢查
2	箱（柜）外觀檢查	箱（柜）本體外觀檢查應無損傷及變形，柜體應有一定的機械強度，周邊平整無損傷，油漆完整無損。
3	箱（柜）內部檢查	電器裝置及元件齊全，無損傷、裂紋等缺陷，二層底板厚度不小于1.5mm。
4	箱（柜）及其支架接地支線敷設	連接緊密、牢固，接地線截面選用正確，需防腐的部分涂漆均勻無遺漏。線路走向合理，色標準確，涂刷后不污染設備和建筑物。單線系統圖正確、清晰。
5	二次接線	對配電柜的二次接線回路進行絕緣測試，測試使用500V等級兆歐表，二次線接線正確，排列整齊，固定牢靠，導線與電器或端子排的連接緊密，回路編號清晰、齊全，采用標準端子頭編號，每個端子螺絲上接線不超過兩根。
6	電器元件	完整齊全，固定可靠。操動部分動作靈活準確，按原理圖逐臺檢查箱（柜）上的全部電器元件是否相符，其額定電壓和控制、操作電源電壓必須一致。

（2）設備運輸

控制屏的運輸?shù)跹b：控制屏的吊裝、水平轉運任務量很大，在實施前要進行合理的計劃，設備垂直運輸可以采用外用電梯或塔吊，控制屏的水平轉運可以采用液壓叉車。

設備運輸、吊裝時注意事項：

道路要事先清理，保證平整暢通。汽車運輸時，用麻繩將設備與車身固定牢，開車要平穩。

設備吊點：控制屏頂部有吊環者，吊索應穿在吊環內；無吊環者吊索應掛在四角主要承力結構處，不得將吊索吊在設備部件上，吊索的繩長應一致，以防柜體變形或損壞部件。

三、安裝工藝

（1）彈線定位

根據設計要求找出配電箱（柜）位置，并按照箱（柜）的外形尺寸進行彈線定位，彈線定位的目的是找出預埋件或者膨脹螺栓的位置。

（2）配電箱掛墻明裝

在混凝土墻上采用金屬膨脹螺栓固定配電箱時應根據彈線定位的要求找出準確的固定點位置，用電鉆或沖擊鉆在固定點位置鉆孔，其孔徑應剛好將金屬膨脹螺栓的脹管部分埋入墻內，且孔洞平直不得歪斜。

在輕鋼龍骨隔墻上安裝配電箱時應注意配電箱安裝位置應正確，部件齊全，箱體開孔與導管管徑適配。配電箱的所有進出電線導管及開孔處須有保護措施，以防止損壞電線電纜。

（3）配電箱明裝做法

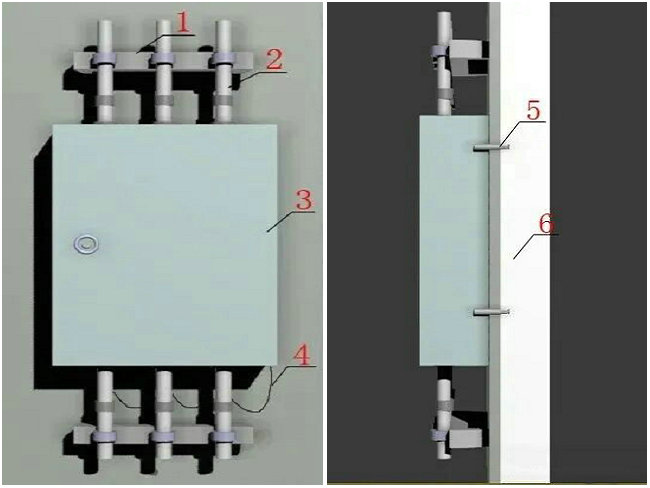

配電箱在混凝土墻上明裝。符號說明：1-支架2-鋼管3-配電箱4-接地線5-膨脹螺栓6-墻體

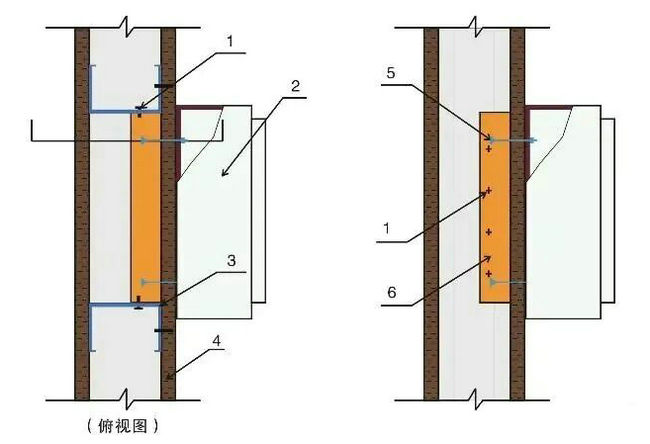

配電箱在輕鋼龍骨墻上明裝。符號說明：1-鉚釘2-配電箱3-豎龍骨4-墻體5-機螺絲6-角鋼

（4）暗裝配電箱安裝

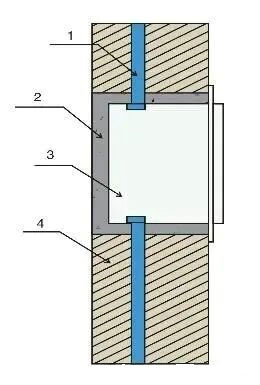

配電箱在墻上暗裝。符號說明：1-鋼管2-水泥砂漿填實3-配電箱4-混凝土墻體

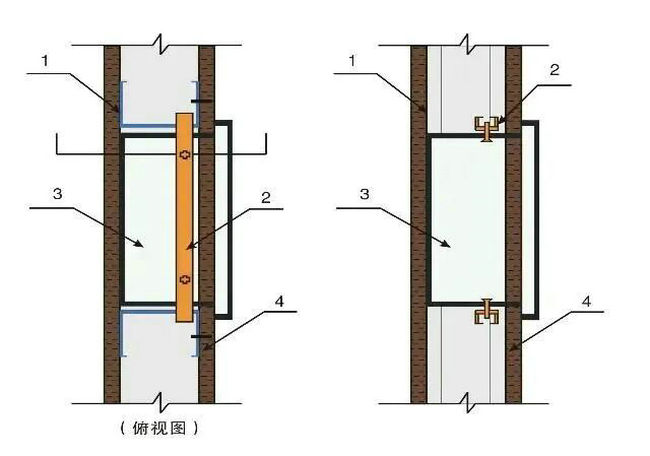

配電箱在輕鋼龍骨墻上暗裝。符號說明：1-豎龍骨2-橫龍骨或C型方鋼與豎龍骨或支撐卡連接3-配電箱4-輕鋼龍骨內隔墻

（5）落地式配電箱安裝

落地柜在基礎型鋼上安裝，基礎型鋼在安裝找平過程中，需用墊片的地方，最多不能超過三片。

基礎型鋼應按配電柜實際尺寸下料制作，長及寬度應與柜體底部框架相適配，型鋼應先調直，不得扭曲變形。

配電柜運輸就位應防止碰撞，以免損壞柜體及電器元件。

配電柜的金屬框架必須接地可靠，活動門和框架的接地端子應用鍍錫編織銅線相連，且應有標識。

配電柜安裝在整體槽鋼基礎上，安裝前要進行整體槽鋼焊接制作、防腐及安裝調整。配電柜安裝所用連接螺栓均為鍍鋅螺栓。

（6）管路及橋架進配電箱（柜）做法

管路主要是SC管、JDG管。

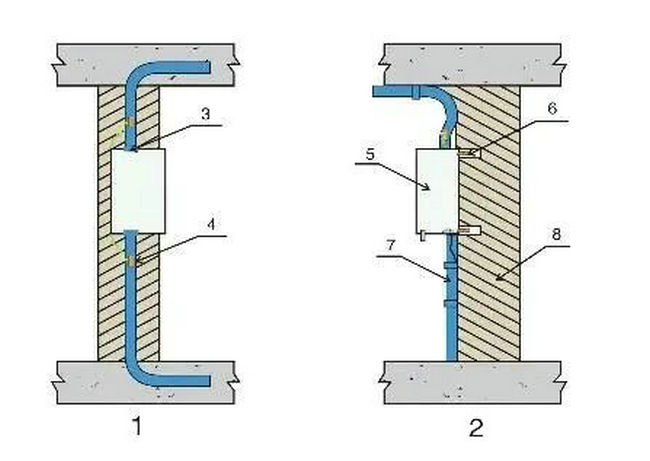

管路進出配電箱的方法（一）

符號說明：1-暗配管暗箱做法 ；2-明配管明箱做法；3-根母、鎖母；4-接地線；5-配電箱；6-膨脹螺栓；7-鋼管；8-墻體

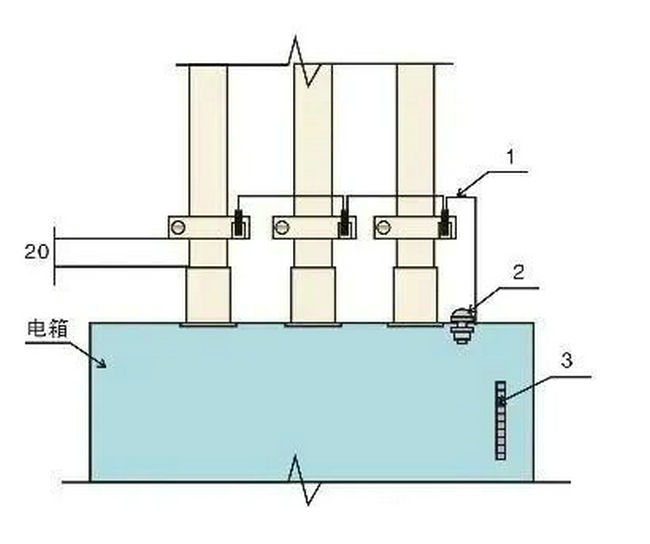

管路進出配電箱的方法（二）

符號說明：1-多股銅芯軟線；2-螺母螺栓；3-接地端子排；

（7）配電柜與橋架

配電柜進出電纜開孔使用線鋸或開孔鉆，電纜敷設完成后封閉。

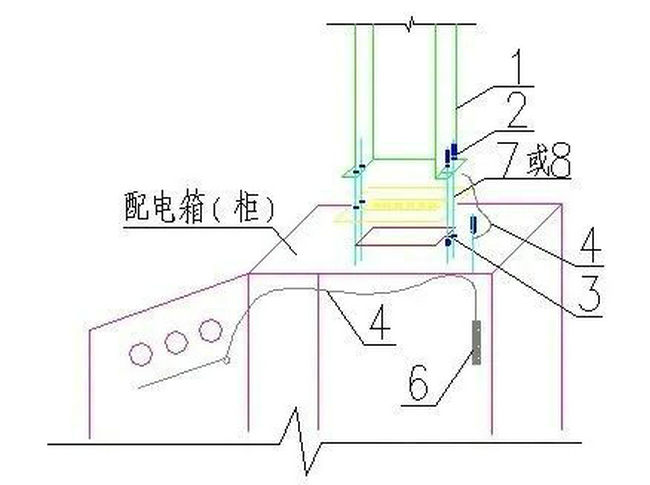

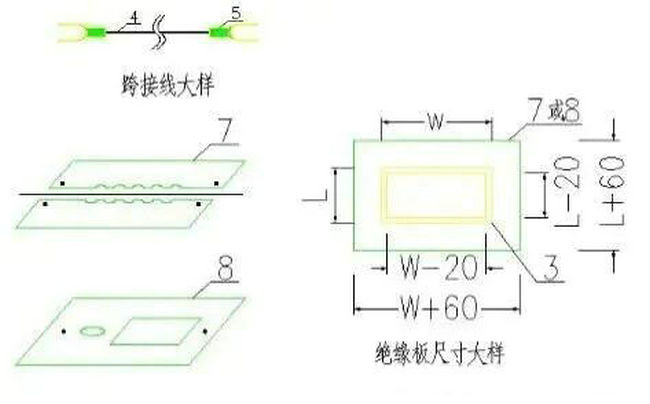

橋架進出配電柜的連接方法

符號說明：1-橋架；2-螺母螺栓；3-電箱進出線口；4-多股銅芯軟線；5-包塑開口線耳；6-接地端子排；7-絕緣板；

（8）配電屏進出口處封堵

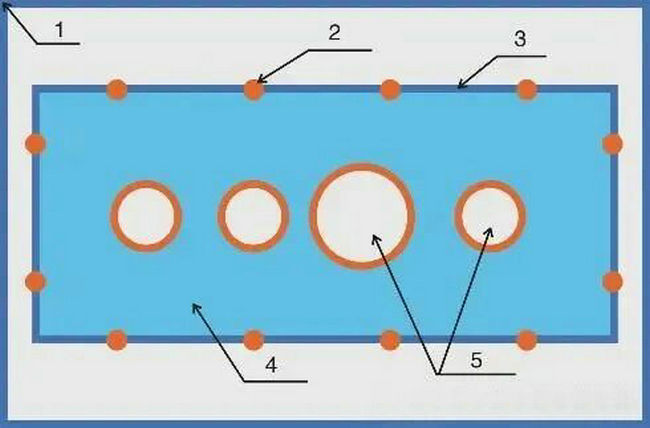

進出控制箱（屏）的電線電纜敷設完畢，且絕緣檢測合格后，對控制箱（屏）進出線處進行封堵處理。控制箱（屏）進出口封堵示意圖如下：

1-控制屏2-M16×16螺栓3-橋架及終端頭4-絕緣板5-進出線纜

（9）配電箱（柜）內接線

箱內配線整齊，綁扎成束，無絞接現象，在活動部位應用長釘固定，盤面引出及引進導線應留有適當余度，以利于檢修?；芈肪幪?hào)齊全，標識正確。導線連接緊密，不傷芯線，不斷股。墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全。

配電箱內，分別設置零線（N）和保護地線（PE）匯流排，零線和保護地線經匯流排配出。

設計無要求時，箱內保護導體最小截面積選擇如下表：

相導線的截面積S（mm2）	相應的保護導線的最小面積Sp
S≤16	S
16＜S≤35	16
35＜S≤400	S/2
400＜S≤800	200
800＜S	S/4

絕緣測試：電箱全部安裝完畢后，用1kV兆歐表對線路進行絕緣測試。測試項目包括相線與相線之間、相線與零線之間、相線與地線之間、零線與地線之間。
