橋架線槽安裝工藝

本工程橋架安裝量較大，橋架最大寬度達到1800mm。應急電纜、普通電纜的橋架與弱電系統的橋架均須分開布置。安裝前須進行深化設計，使橋架合理地布置，達到節省空間和排布美觀的目的。

一、工藝流程

預留孔洞→彈線定位→支架安裝→橋架安裝→橋架接地

二、施工準備

序號	項目	內容
1	材料 要求	各層配電間內豎向敷設的電纜橋架采用帶蓋的梯架，其余地方采用托盤式或槽式橋架。橋架的直通、彎頭、三通等附件，內外應光滑無棱刺，無扭曲、翹邊、變形現象等，并有產品合格證。
2	主要 機具	電工工具、活動扳手、手電鉆、電錘、鉛筆、卷尺、線墜、粗線袋、錫鍋、噴燈、沖擊鉆、兆歐表、萬用表、工具袋、工具箱等。
3	作業 條件	配合土建的結構施工，預留孔洞、預埋鐵和預埋吊桿、吊架等全部完成；頂棚和墻面的第一邊噴漿全部完成后，方可進行電纜橋架敷設； 豎井內土建作業全部完成； 地面電纜橋架應及時配合土建施工；墻面及地面的粉刷基本完成。
4	施工 準備	參加施工人員須持有電工作業證書，進場前由電氣專業技術人員進行技術培訓。施工隊要配備電工作業工具，常用工具由電工自己保管使用，專用大型機具由班組保管； 現場加工須設置專用工作臺，加保護圍欄，作業時應配備電氣消防設備；作業班組應分工明確，建立崗位責任制，提高“專業化”施工水平； 施工技術資料要和施工進度同步。

三、施工要點

（1）預留孔洞

根據設計圖標注的軸線部位，將預制加工好的木質或鐵制框架，固定在標出的位置上，并進行調直找正，待現澆混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

（2）彈線定位

根據深化設計圖中橋架的分布進行彈線定位。確定出進戶線、盒、箱、柜等電氣器具的安裝位置，從始端至終端（先干線后支線）找好水平或垂直線，用粉線袋沿墻壁、頂棚和地面等處，在線路的中心線進行彈線，且應避開預應力鋼筋，須放線定位，確保安裝后不僅垂直度滿足規范，而且外觀成排成線、長短一致。對于橋架較密集的變配電所，從地板上彈線，然后用紅外線射燈定位投射到頂板來確定支架的固定點，其它部位從頂板上放線以確定支架的位置。

（3）支架安裝

安裝支架時應按照深化設計圖確定安裝的部位。支架的整體外觀應成排成線、長短一致。根據機電系統技術說明書電纜托盤/梯架以軟鋼支架和吊桿或懸掛于結構板，梁、墻上，其間距在直線段為1m，距彎節和分支節不超過225mm，且支架和吊桿為熱鍍鋅并涂防銹漆。

（4）橋架線槽安裝

電纜橋架直線段連接應采用連接板，用爪型墊圈、彈簧墊圈、螺母緊固，接茬處應縫隙嚴密平齊；電纜橋架進行交叉、轉彎、丁字連接時，應采用生產廠家配套的配件，橋架的三通、彎頭；單通，二通，三通，四通或平面二通、平面三通等進行變通連接，導線接頭處應設置接線盒或?qū)Ь€接頭放在電氣器具內。電纜橋架轉彎處的彎曲半徑，不小于橋架內電纜最小允許彎曲半徑，電纜最小允許彎曲半徑見下表。

橋架線槽轉彎處彎曲半徑要求表

序號	電纜種類	最小允許彎曲半徑
1	電力電纜	15D
2	控制電纜	10D

橋架水平安裝：為確保電纜的順利敷設，水平安裝橋架的頂部距頂板最小距離為200mm采用共用支架的橋架各層之間的最小間距為150mm。

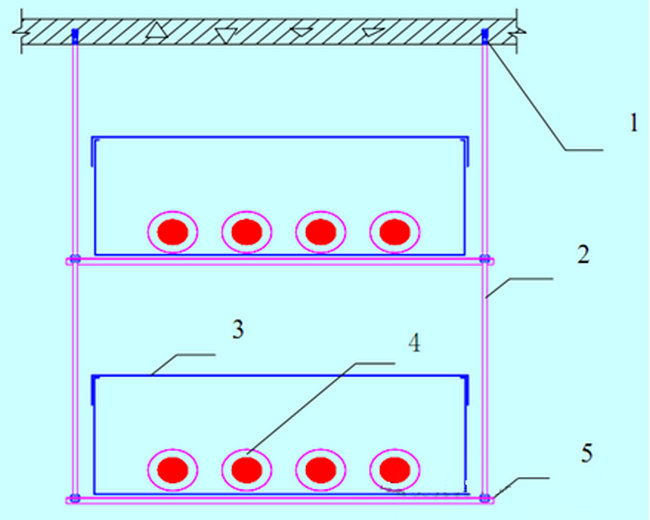

1-內脹螺栓2-吊桿3-橋架4-電纜5-型鋼支架

寬度在150以上的橋架水平安裝時，支架均采用角鋼或槽鋼制作，橋架寬度在150mm以下的選用成品支架固定。水平安裝的橋架支吊架規格見下表：

橋架線槽支架制作材料規格表

序號	橋架規格	吊桿規格	吊梁規格
1	1000以上	Φ16通絲桿	【8#
2	800～1000	Φ12通絲桿	L50×50×5
3	400～600	Φ10通絲桿	L40×40×4
4	150～300	Φ8通絲桿	L30×30×3

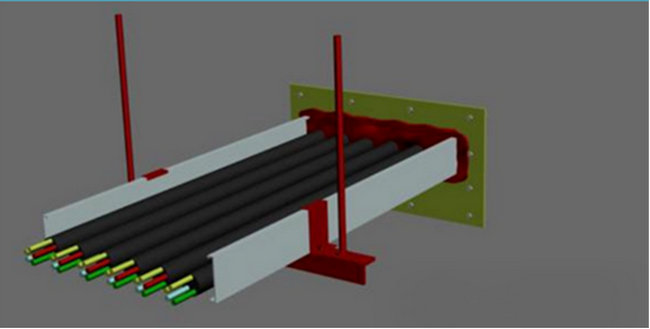

橋架穿墻的防火堵洞示意圖

橋架垂直安裝：豎井內采用梯形橋架，梯形橋架與支架應牢固連接，每2m固定一次。支架與樓板及墻體采用膨脹螺栓固定，橋架與支架之間采用圓頭螺栓固定，螺栓的圓頭在梯架的內側。

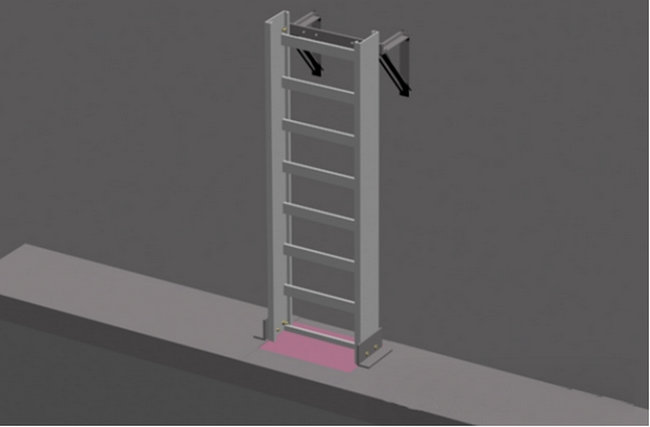

豎井內橋架安裝示意圖

由金屬橋架引出的金屬管線，接頭處應用鎖母固定。在電線或電纜引出的管口部位應安裝塑料護口，避免出線口的電線或電纜遭受損傷。

（5）地面線槽安裝

地面電纜橋架安裝時，應及時配合土建地面工程施工。根據地面的型式不同，先抄平，然后測定固定點位置，將上好臥腳螺栓和壓板的電纜橋架水平放置在墊層上，然后進行電纜橋架連接。如電纜橋架與管連接；電纜橋架與分線盒連接；分線盒與管連接；電纜橋架出線口連接；電纜橋架末端處理等，都應安裝到位，螺絲緊固牢靠。地面電纜橋架及附件全部上好后，再進行一次系統調整，主要根據地面厚度，仔細調整電纜橋架干線，分支線，分線盒接頭，轉彎、轉角、出口等處，水平高度要求與地面平齊，將各種盒蓋蓋好成堵嚴實，以防止水泥砂漿進入，直至配合土建地面施工結束為止。

（6）橋架接地

電纜橋架應可靠接地，本工程安裝的橋架每個接頭處用一條鍍錫銅帶以螺栓于相鄰的橋架連接以保證電氣上的連續性。保護地線應根據設計圖要求敷設在電纜橋架外一側，接地處螺絲直徑不應小于6mm；并且需要加平墊和彈簧墊圈，用螺母壓接牢固。

電纜橋架的寬度在100mm以內（含100mm），兩段電纜橋架用連接板連接處（即連接板做地線時），每端螺絲固定點不少于4個；寬度在200mm以上（含200mm）兩端電纜橋架用連接板連接的保護地線每端螺絲固定點不少于6個。

金屬電纜橋架、線槽及其支架和引入或引出的金屬電纜導管接地（PE）或接零（PEN）全長必須應不少于2處與接地（PE）或接零（PEN）干線相連接，金屬線槽須與金屬管進行可靠連接。

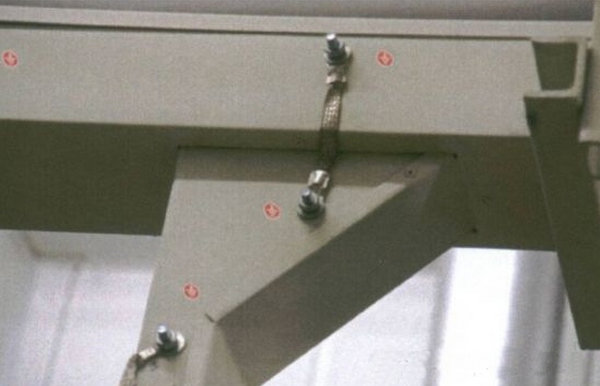

橋架線槽接地示意圖

電纜橋架蓋板有關保護接地要求要符合驗收規范。

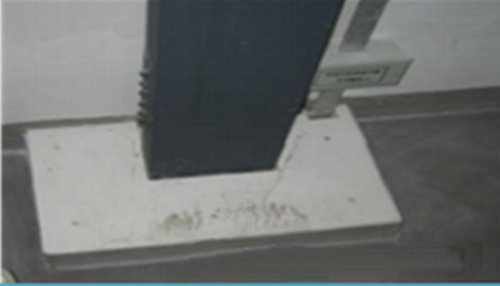

施工現場部分效果圖

四、橋架線槽安裝質量要求

（1）橋架線槽安裝質量

橋架轉彎及分支處均選用成品配件，且彎頭的彎曲半徑根據橋架內敷設的最大電纜轉彎半徑來制定。根據深化設計圖，對各樓層的橋架的彎頭、三通等配件進行編號，并將高壓與低壓橋架進行標識。

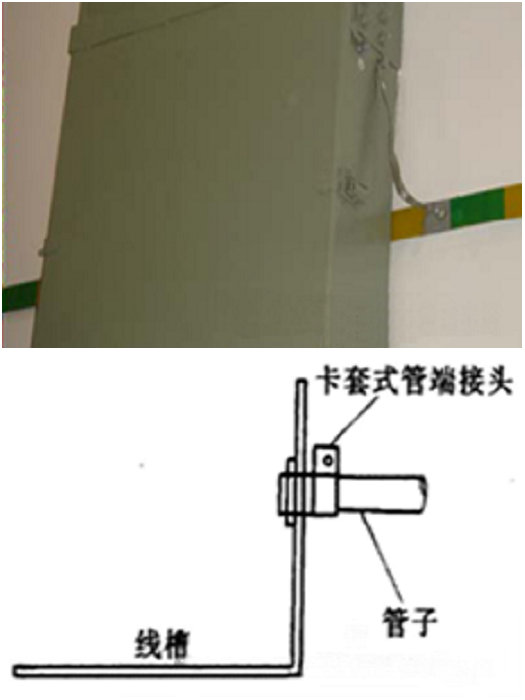

橋架安裝與接地成品示意圖

橋架安裝應平直整齊，無扭曲變形，內壁無毛刺，各種附件齊全；水平或垂直安裝允許偏差為其長度的2‰，全長允許偏差為20mm；橋架連接處牢固可靠，接口應平直、嚴密，橋架應齊全、平整、無翹角、外層無損傷。

橋架敷設直線段長度超過30m時，以及跨越變形縫的橋架均安裝伸縮節，且伸縮靈活橋架之間的連接采用半圓頭螺栓，且半圓頭應在橋架內側，接口應平整、無扭曲、凸起和凹陷。

在各層的公共區域內的主干橋架采用共用支架安裝。強電井內的橋架根據深化設計圖確定橋架的支架樣式。橋架安裝穿越防火分區時用防火枕或防火泥封堵。

在吊頂內敷設時，如果吊頂無法上人時應留有檢修孔；不允許將穿過墻壁的電纜橋架與墻上的孔洞一起抹死；電纜橋架的所有非導電部分的鐵件均應相互連接和跨接，使之成為一連續導體，并做好整體接地；當電纜橋架的底板對地距離低于2.4m時，電纜橋架本身和電纜橋架蓋板均必須加裝保護地線，2.4m以上的電纜橋架蓋板可不加保護地線。

電纜橋架經過建筑物的變形縫（伸縮縫、沉降縫）時，電纜橋架本身應斷開，槽內用內連接板搭接，不需固定；保護地線和槽內導線均應留有補償余量，敷設在豎井、吊頂、通道、夾層及設備層等處的電纜橋架應符合《高層民用建筑設計防火規范》（GB5004595）的有關防火要求；橋架穿越防火區的孔洞要用放火泥或防火枕進行封堵。

在施工過程中，要經過仔細核算，保證在同一線槽（包括絕緣在內）的導線截面積總和不超過內部截面積的40%，若不能滿足要求，積極與甲方及設計院溝通。

電纜橋架與盒、箱、柜等接茬時，進線和出線口等處應采用抱腳連接，并用螺絲緊固，末端應加裝封堵；建筑物的表面如有坡度時，電纜橋架應隨其變化坡度。待電纜橋架全部敷設完畢后，應在配線之前進行調整檢查；確認合格后，再進行槽內配線?？缭阶冃慰p處設置補償裝置，線槽本身應斷開，槽內用專用伸縮節連接，伸縮節固定一端，保護地線和槽內導線均應留有補償余量；線槽、橋架通過連接板使用方頸螺栓進行連接，螺母位于橋架外側；橋架線槽與盒、箱、柜等接茬處，進線和出線口均采用抱腳連接，并用螺絲緊固，末端應加封堵。

電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距應符合下表規定。

橋架線槽與熱力管道凈距離要求表

序號	管道種類		平行凈距	交叉凈距
1	一般工藝管道		0.4	0.3
2	熱力管道	有保溫層	0.5	0.5
3		無保溫層	1.0	1.0

（2）成品保護

安裝電纜橋架及槽內配線時，應注意保持墻面的清潔；接、焊、包完成后，電纜橋架蓋板應齊全平實，不遺漏，纜線不允許裸露在電纜橋架之外，并防止損壞和污染電纜橋架；纜線完成后，不得再進行噴漿和刷油；以防止纜線和電氣器具受到污染；使用高凳時，注意不要碰壞建筑物的墻面及門窗等。
