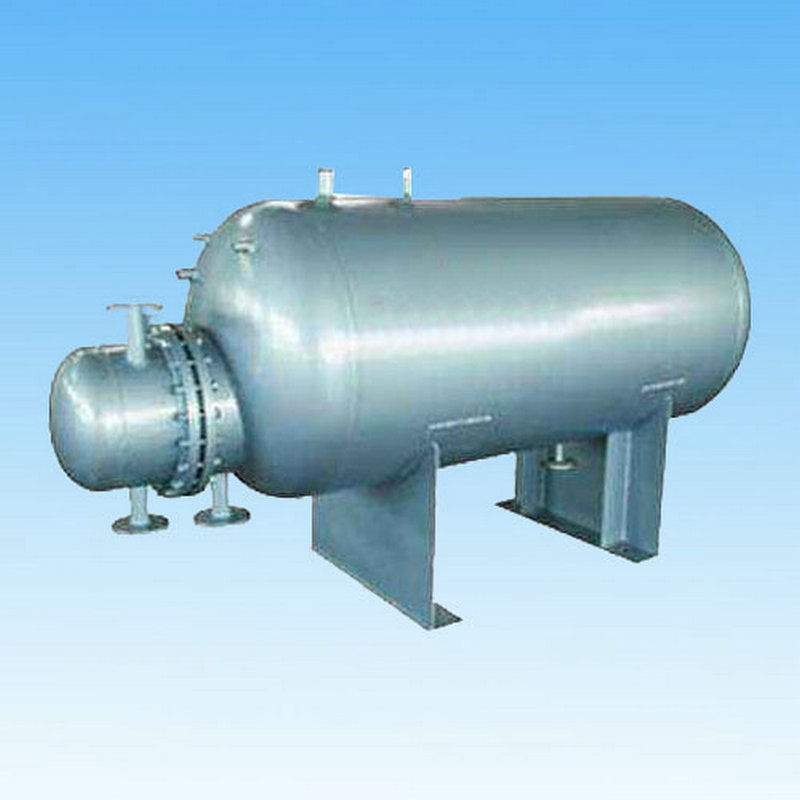

BHRV-01臥式波節管半容積式換熱器

BHRV-01臥式波節管半容積式換熱器

一、性能特點

BHRV-01性能特點：

1. BHRV-01波節管換熱器具有HRV-01/02特點外，還具有其他特點。汽水換熱時,凝結水出口溫度T2s40°C,回收了約占全部換熱的17%的凝結水余熱,更節能。

2、熱媒溫降更大,換熱更充分,換熱能力產熱水量)約為同型HRV “U型管”的2倍。

二、設計使用說明

1.本系列換熱器適用于一般工業及民用建筑的熱水供應系統,熱媒為蒸或高、低溫軟化熱水，設計選用時應注明熱媒類型.

2、每一規格的換熱器均設有兩種換熱面積,為保證10- 20分鐘的貯熱時間,并充分發揮其高效換熱性能,汽水換熱時宜選用小號換熱面積,水水換熱時,兩種換熱面積都可選用。

3、被加熱水出口溫度不得高于75°C,實際使用時,為延緩結垢,被加熱水出口溫度宜控制在50-60C之間。

4、材質殼體為不銹鋼SUS321、SUS304. 碳鋼Q235- B村銅或SUS444.碳鋼外壁刷丙烯酸聚氨脂錘紋漆防腐. U型管采用紫銅光管或大波節普。

5、安全技術要求:

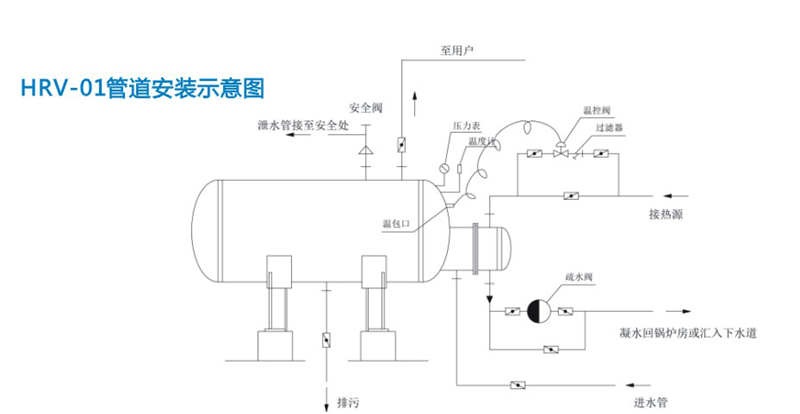

●在換熱器的頂部裝安全閥，安全閥工作壓力應與選用換熱器” 設計壓力”值相同(訂購安全閥應申明) ,安全閥的安裝與使用應符合國家質技術監督局頒發的《壓力容器安全技術監察規程》的規定。

●條件許可時在換熱器頂部設向.上引出通大的膨脹管如不能設膨脹管，可設膨脹水箱或壓力式膨脹罐與換熱器相連.

●換熱器使用中應定期檢驗，每年至少進行一次外觀檢查每3 E 年至少進行一次內外部檢驗每六年至少進行- 次全面檢驗。檢查與檢驗的內容及要求可參照《壓力容器安全技術監察規程》進行。

6、換熱器使用中,應根據被加熱水水質與使用情況定期清理U型管部分的水垢,當被加熱水硬度較高時,宜采用適宜的軟化措施。

7、設備編號說明：

三、操作說明

1、先將換熱器及整個熱水管網充滿冷水

2、開啟管網熱水循環泵,同時打開熱媒進、出口管上的閥門,將換熱器內及管網內冷水均勻加熱到設定溫度,溫度自控閥即投入工作,系統亦投入正常運行狀態。
