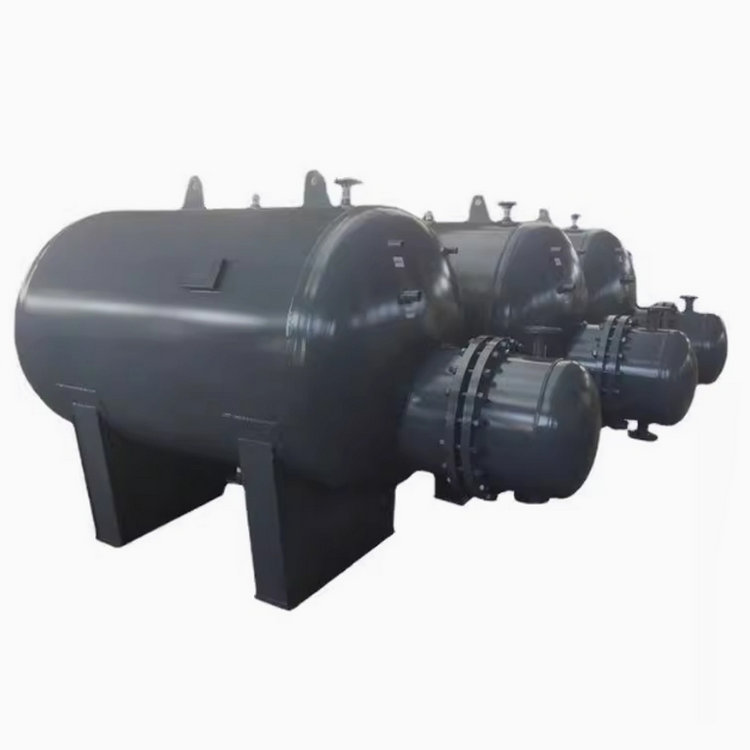

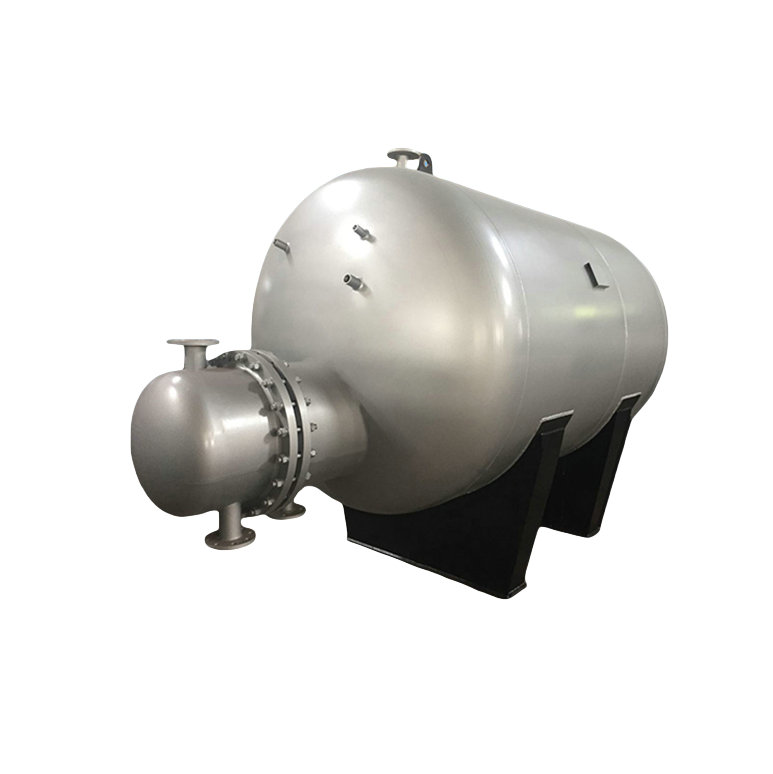

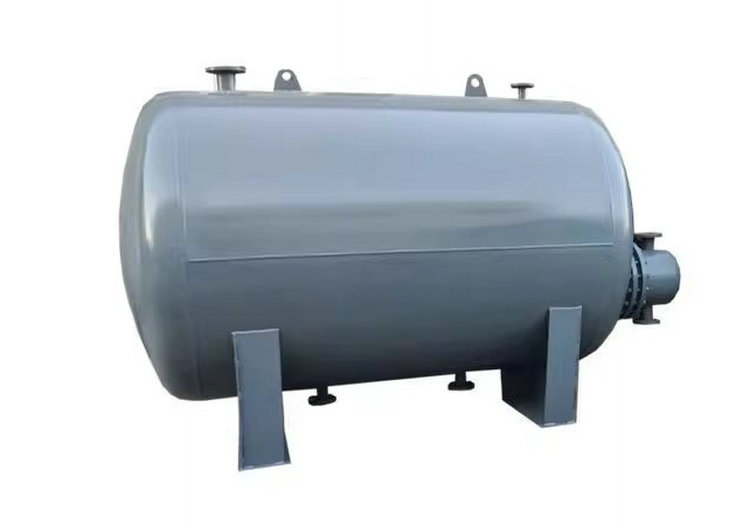

【臥式】RV-03容積式換熱器/熱交換器
（一）產品介紹
RV-03系列容積式換熱器是新型換熱器。適用于一般工業及民用建筑的熱水供熱系統，熱媒為蒸汽或高溫?zé)崴ㄔO(shè)計選用時注明熱媒品種）。
容積式換熱器是利用冷、熱流體交替流經蓄熱室中的蓄熱體（填料）表面，從而進行熱量交換的換熱器，間壁容積式換熱器的冷、熱流體被固體間壁隔開，并通過間壁進行熱量交換的換熱器，因此又稱表面式換熱器。
主要由器體、蒸汽盤管組件，蒸汽進出口、冷熱水進出口等組成，本實用新型為防止器體內表面腐蝕，在表面上噴涂有一層防腐合金層，并在合金層上刷制有油漆層，另取消原有管箱，蒸汽盤管通過法蘭直接外接，從而使本實用新型具有結構簡單合理、使用壽命長，換熱效果好，節能等特點。
容積式換熱器特點有：
1、采用小管徑換熱束，熱媒二級換熱；
2、罐內增設導流、阻流裝置，顯著提高傳熱系數；
3、采用新型換熱管束，多流程，熱媒利用率高、節能；
4、熱媒溫降大，汽水換熱時，凝結水出水溫度約50℃，回水管上下需設疏水器，給使用維修帶來方便，水－水換熱時，熱溫降為同型換熱器的2～2.5倍，120～150℃的高溫?zé)崴畵Q熱后可降至70～75℃。
5、容積式換熱器換熱效果好，散熱效果好，散熱損失小，節能。同時，以蒸汽為熱媒時，能回收約占整個換熱量的15%凝結水熱量。
6、冷水區域小，容積利用率高。
7、保持了容積式換熱器貯水量大，水頭損失低，供水安全穩定，方便清垢之優點。
（二）設計使用說明
1、被加熱水出口溫度不得高于75℃，實際使用時，為延緩結垢，被加熱水溫度宜控制在50-60℃之間。為使運行更安全，熱媒出水管上須裝設疏水閥。
2、材質：殼體可按用戶要求，選擇不銹鋼材料(SUS304、SUS316L、SUS2205)或碳鋼內襯SUS304、碳鋼內襯SUS316L、碳鋼內襯SUS444、碳鋼內襯銅；換熱U型管材料分紫銅管、SUS304不銹鋼管、SUS316不銹鋼管。

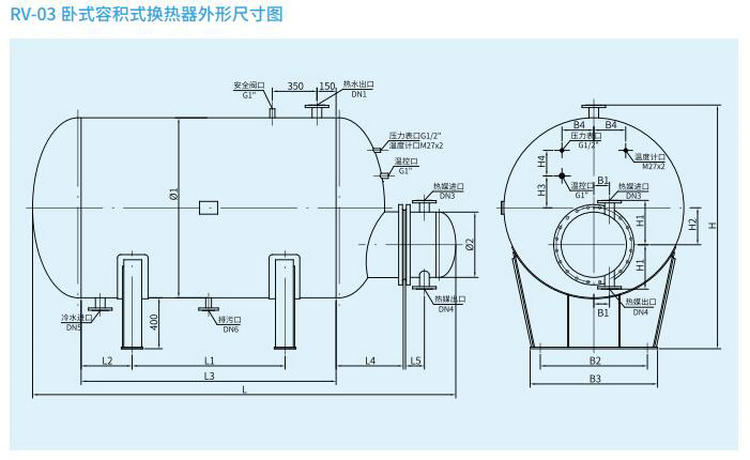

3、RV-03產品采用鋼制鞍式支座，一般做高H=300mm的混凝土支墩；
4、換熱器應安裝安全裝置。裝設安全閥時，安全閥開啟壓力應不超過設計壓力（訂購安全閥時應申明），安全閥的安裝和使用應符合國家相關規定。

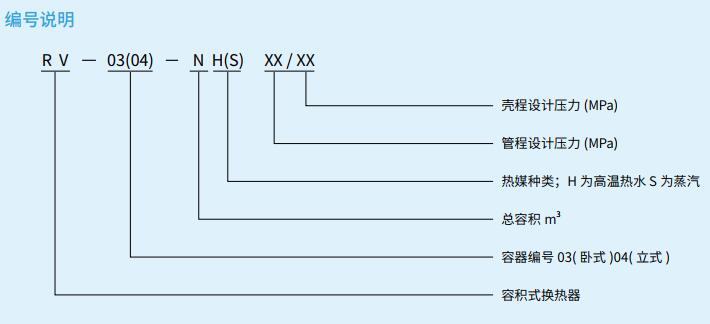

（三）編號說明
型號說明：RV-03-5H(0.4/1.0) RV-容積式, 03-臥式， 5-立方, H-水水換熱, 0.4/1.0-管程壓力0.4MPa殼程壓力1.0MPa

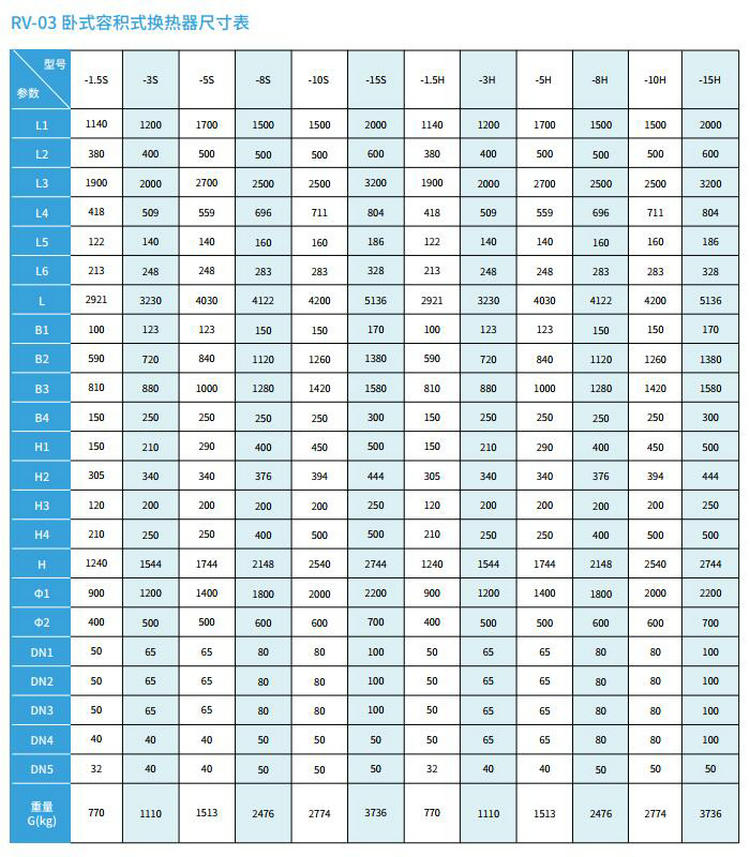

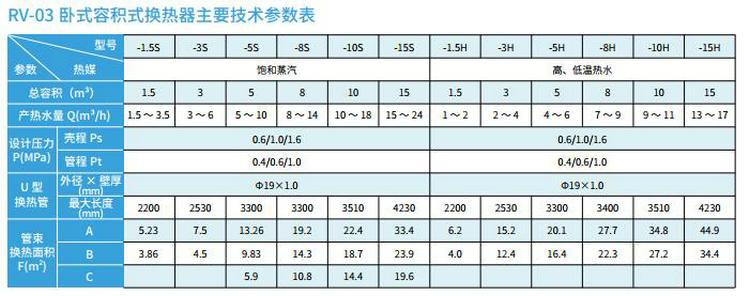

（四）：主要技術參數表
管程設計壓力
管程設計壓力定義：指換熱器管程（即管內流動的介質）在正常工作條件下允許的最高壓力，通常標注為設計壓力（Design Pressure）。
作用：1、確保管道、管板等部件能承受介質壓力，避免因超壓導致泄漏或破裂。2、作為強度計算和材料選擇的依據（如管壁厚度、焊接工藝等）。
影響因素：1、介質性質（如腐蝕性、溫度）；2、系統操作壓力及安全閥設定值；3、可能的水擊或壓力波動。
示例：若管程走高溫蒸汽，設計壓力需考慮蒸汽飽和壓力及安全余量。
殼程設計壓力
殼程設計壓力定義：指殼程（即管束外側與殼體之間的空間）在正常工作條件下的最高允許壓力。
作用：1、保證殼體、法蘭、膨脹節等部件的結構完整性；2、防止殼程介質外泄或殼體變形。
影響因素：1、殼側流體特性（如黏度、腐蝕性）；2、溫差應力（尤其當管程與殼程溫差較大時）；3、外部載荷（如風載、地震載荷）。
示例：殼程若走循環冷卻水，設計壓力需結合水泵揚程及系統阻力。
【太陽能熱水系統、空氣能熱泵廠家直銷】
專業承接（空氣能、太陽能）熱水、采暖、烘干工程
設計：酒店、賓館、泳池、浴場、宿舍、會所、工地等商用熱水工程方案；銷售：空氣能熱水器、太陽能熱水器；安裝：太陽能熱水系統、空氣能熱水系統；維護：太陽能、空氣能熱水工程維護與維修。
容積式換熱器
容積式換熱器是利用冷、熱流體交替流經蓄熱室中的蓄熱體（填料）表面，從而進行熱量交換的換熱器，間壁容積式換熱器的冷、熱流體被固體間壁隔開，并通過間壁進行熱量交換的換熱器，因此又稱表面式換熱器。
容積式換熱器熱媒溫降大。汽水換熱時，凝結水出水溫度約50℃，回水管上下需設疏水器，給使用維修帶來方便，水－水換熱時，熱溫降為同型換熱器的2～2.5倍，120～150℃的高溫?zé)崴畵Q熱后可降至70～75℃。
容積式換熱器換熱效果好，散熱效果好，散熱損失小，節能。同時，以蒸汽為熱媒時，能回收約占整個換熱量的15%凝結水熱量。
安裝使用在哪里？
從廣泛性來看，主要應用在生活熱水泵房，生活熱水泵房一般建造在建筑的負一層或負二層的設備間。
運行原理：
容積式換熱器是管殼式換熱器的一種，屬于間壁式傳熱換熱，即一種高溫?zé)崦浇橘|(zhì)（水或蒸汽）與另一種低溫介質（水）通過換熱管管壁進行傳熱換熱，將低溫介質升溫加熱到預定溫度的一種設備。低溫冷水自設備底部進入設備筒體，被加熱后變成生活熱水，經過設備頂部的出口流出。
結構形式：
在暖通熱水設計之初，設計人員要根據用水量和換熱量多少確定容積大小，再根據泵房高度和占地面積等因素來選取是立式結構，還是臥式結構。立式結構適用于設備間高度無限制要求的場合，可以節約占地面積。相反，臥式結構適用于占地面積無限制要求，且對設備間高度有要求的場合。
選型報價的參數？
無論是工程預算還是即將采購安裝，都需要容積式換熱器廠家進行選型報價，那么，應該提供哪些參數才可以準確進行報價？
（1）型號，型號中一般包含了比較全的參數數據。
（2）容積大小、傳熱面積、立式還是臥式、熱媒是蒸汽還是高溫水、管程和殼程壓力。
（3）設備材質要求，是標準材質，還是要求不銹鋼、紫銅。
安裝使用：
安裝時，設備與設備之間的凈距離為700mm，設備與墻體的凈距離為1000mm。
為保證設備運行安全，熱交換器的頂部須裝安全閥，其開啟壓力宜為熱水系統工作壓力的1.05倍，且不得大于換熱器本體的設計壓力。
為防止安全閥工作失效，系統內應設膨脹水箱或壓力膨脹罐與熱交換器相連。
熱交換器在熱水供應系統安裝調試完成后，在外表面作保溫層。
為延長立式容積式熱交換器的使用壽命，減少維修工作量及節約能源，保持高效換熱，當被加水的總硬度大于等于300mg/L（以CaCO3計）時，宜采取適宜的水質軟化或水質穩定防垢措施。
為確保供水質量，及時排除殼體內下部沉積的污物，熱交換器每周應開排污閥1~2次，進行排污。每年定期對換熱管進行除垢，步驟如下：
①放凈殼體內的水；
②關閉進出水口；
③打開進汽閥和冷凝水閥門排凈管內存水，然后關閉冷凝水閥門，大約5 -6分鐘突然關閉進汽閥門，打開冷水閥門和底部排污閥門，使換熱盤管突然冷卻，同時排掉脫落水垢，連續3~4次即可全部排凈,設備繼續投入運行。
為延緩結垢，減少維修工作量，被加熱水終溫宜控制在50-60℃之間。
熱交換器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內外部檢驗，每六年至少進行一次全面檢驗。
注意事項：
容積式換熱器的需要專業的設計院或廠家進行專業計算選型，不可隨意選定，以免影響熱水制備效果。
設備安裝過程中，宜根據廠家規定的安裝手冊和基礎施工圖來施工，以免影響設備使用壽命。
安全閥的選配要根據設備的設計壓力而定，起跳壓力的設定要參考廠商技術人員的指導。
