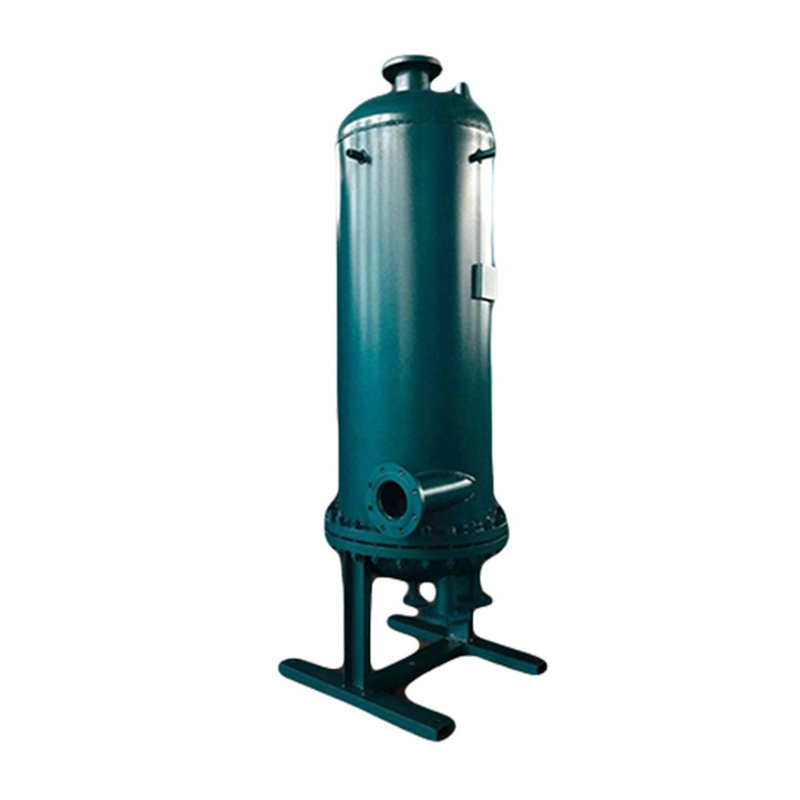

SFP系列浮動盤管熱交換器/換熱器
S(L)FP/SFQ(L)水平浮動盤管熱交換器
（一）產品介紹
水平浮動盤管熱交換器，是在引進吸收九十年代國際先進產品的基礎上。由本廠與中國建筑設計研究院共同開發研制的新一代換熱器，該產品結構新穎，安裝維修方便，熱功性能卓越，其傳熱器機理與國內同類換熱器有很大差別， 其結構形式比較新穎。
本換熱器的內部換熱管束采用了一組組懸臂平行的浮動盤管，在加熱過程中由于換熱管內熱媒介質的高速流力，使換熱管束產生一種高頻浮動，與被加熱介質之間產生搔動。擾亂了層流傳熱，使傳熱系數K值:水水換熱≥2200W/m2.℃，汽水換熱K值≥3000W/m2.℃,熱效率超過95%。同時由于盤管為懸臂組裝，脹縮自如，產生的高頻浮動，使管外堿性附著物自動離開管臂，形成自動脫垢的特性。
（二）性能特點
1、傳熱效率高， 傳熱系數: K汽≥3000W/m2.℃, K水≥2200W/m2.℃，熱效率高達95%。
2、設備結構緊湊， 體積小，與同類標準罐相比，占地面積小，安裝維修方便。
3、自動化程度高， 若匹配進口溫控閥可實現出水溫度自動控制，徹底保障人身安全。
4、解決了傳統換熱器繁瑣的除垢工藝，通過高頻浮動的螺旋盤管利用其熱脹冷縮的特性脫垢。
5、在換熱過程中具有 熱損小、節能、省時，具有明顯的經濟和社會效益。
6、管殼程壓力降小， 汽水換熱在2 ~8Kpa之間，水水換熱在4~29Kpa之間。
7、進水采用螺旋 離心式結構裝置，既延長了盤管的使用壽命，又提高了換熱效果。
（三）設計使用說明
1、本換熱器為熱交換器設備， 可廣泛應用于高級賓館、飯店、學校、廠礦等民用與工業建筑的采暖、空調和衛生熱水供應系統。
2、 殼體及封頭材質采用不銹鋼( SUS321)、 (SUS304)、 碳鋼襯銅、碳鋼復合不銹鋼、碳鋼，換熱管束為紫銅換熱管。
3、本設備具有自動除垢功能， 故可采取每隔半年檢修一次，檢修清垢進可利用熱沖擊方法具體方法如下:
(1)放凈殼體內積水;
(2)關閉被加熱水進出口閥門;
(3)打開熱媒進口閥和冷凝水閥門排凈盤管內存水，然后關閉冷凝水閥門，大約5~6分鐘突然關閉進汽閥門，打開頂部冷水和底部排污閥，使盤管驟冷，附著的污垢會自動脫落，排凈后，連續2 ~3次即可全部清除，設備可正常投入運行。

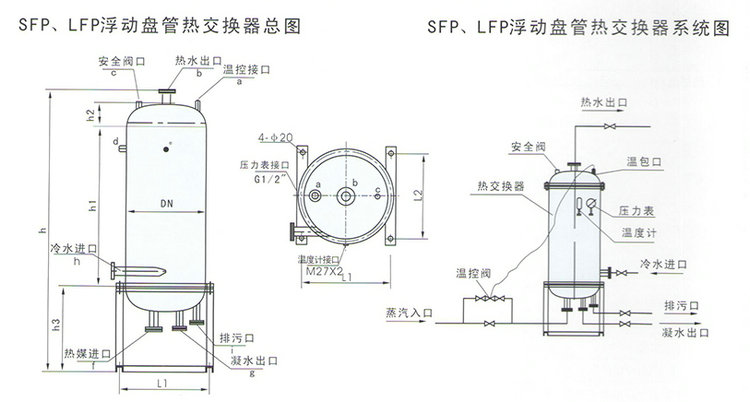

（四）換熱器安裝及安全技術要求：
(1)在換熱器頂部裝安全閥，安全閥開啟后應與選用設備的設計壓力值相同，(訂購安全閥時應申明)，安全閥的安裝與使用應符合國家技術監督局頒發的《壓力容器安全技術監察規程》的規定。
(2)應設膨脹水箱或閉式膨脹罐與換熱器相連，以承受整個熱水系統中的膨脹量，也可裝設通大氣的膨脹管。
(3)換熱器應進行定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內外部檢驗，第六年至少進行一次全面檢驗，檢查與檢驗的內容及要求按《壓力容器安全技術監察規程》進行。
(4)換熱器應與基礎固定牢周，防止運行時產生振動，周圍應留出維修空間。

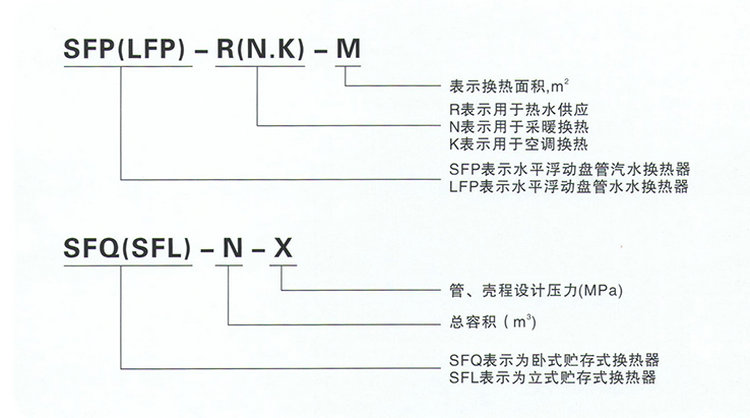

（五）換熱器編號說明：
