冷卻塔結構組成、流量估算與常見維修

冷卻塔，作為制冷機組的熱交換設備，其核心功能在于通過風機驅動低溫空氣，與塔內填料中的循環冷卻水進行強制熱交換，從而持續降低水溫，帶走制冷機組冷凝側熱量。

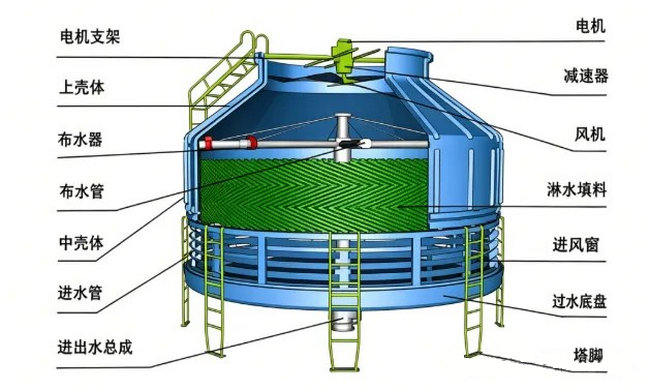

一、冷卻塔結構組成

塔體：塔體是冷卻塔的主體結構，通常由鋼材、玻璃鋼或耐腐蝕復合材料制成，主要用于支撐、固定與容納內部所有部件。塔體形狀與尺寸可根據現場工況定制，常見為圓形、方形兩種樣式。

風機：風機是冷卻塔核心通風動力部件，一般安裝在塔體頂部或側面。依靠葉片旋轉形成強制氣流，促進空氣與水體充分換熱。常用類型分為軸流式與離心式，根據設備規格、風壓及噪音要求合理選用。

填料：填料是冷卻塔核心換熱部件，設置在塔體內部，作用是最大化水與空氣的接觸換熱面積，提升散熱效率。填料多采用防腐塑料、改性 PVC 或耐腐金屬材質，常見類型有斜梯波片、點波片等結構。

淋水裝置：淋水裝置負責將冷卻水均勻噴灑至填料表面，形成均勻水膜，提升氣液接觸效率。布水效果直接決定冷卻能力，需結合流量與塔型合理匹配。

收水器：收水器安裝在塔體出風位置，用于攔截氣流夾帶的細小水滴，減少風吹飄水損耗，提升節水效果，降低周邊環境影響。

集水盤 / 集水池：集水盤位于冷卻塔底部，用于收集儲存填料滴落的冷卻水，穩定系統循環水量，配合補水、排污、溢流結構，保障設備穩定運行。

二、設備選型計算實例

以 XX 品牌 RCU120SY2 機組為例設計工況：

冷凝 37℃，蒸發 7℃蒸發器負荷：316000 Kcal/h，對應水流量 63.2m3/h冷凝器熱負荷：393000 Kcal/h，對應水流量 78.6m3/h

1、按冷凝器負荷直接選型計算基礎冷卻水量 78.6m3/h，疊加 20% 選型余量78.6×1.2=94.32 m3/h可選用馬利 SR-100 冷卻塔，或同規格 SC-100L 系列同類型設備，完全滿足散熱需求。

2、循環水泵選型冷卻塔額定流量 100 噸 / 小時，疊加 10% 流量余量100×1.1=110 噸 / 小時低揚程工況選用管道泵，高揚程工況選用 IS 離心泵；本項目可選用 GD125-20 管道泵匹配使用。

3、由蒸發器負荷反推冷卻塔流量已知蒸發器制冷量 316000 Kcal/h，電制冷機組統一采用 1.25 冷凝器負荷系數。

冷凝總負荷計算：316000×1.25=395000 Kcal/h

常規冷卻水標準溫差 5℃

基礎水量計算公式：

熱負荷 ÷5000395000÷5000=79 m3/h

疊加 20% 選型余量：79×1.2=94.8 m3/h

行業通用選型計算公式備注說明：

1.2 為選型安全余量，1.25 為電制冷冷凝器負荷系數，常規冷卻水溫差 5℃。

冷卻水量 = 主機制冷量（KW）×1.2×1.25×860÷5000

冷卻水量 = 主機冷凝器熱負荷（kcal/h）×1.2÷5000

標準行業簡易取值：水冷機組常規工況下，冷卻水量 = 制冷冷噸 ×2.7

三、基礎熱工換算

基礎熱量公式 Q=cmΔt水的比熱容取值 4.2kJ/kg?℃，Δt 為進出水溫差。

制冷量換算：1kW=860kcal/h制冷量（kW）= 制冷量（kcal/h）÷860

行業常用匹數近似換算（僅作選型參考）：

風冷機組：制冷量 kcal/h÷2250 ≈ 機組匹數

水冷機組：制冷量 kcal/h÷2800 ≈ 機組匹數

四、常見故障、原因分析及解決方法

1、出水溫度過高原因：循環水量過大；布水管出水孔堵塞造成水流偏流；進出風受阻或氣流短路；風機通風量不足；主機進水溫度偏高；吸排風短路；填料結垢堵塞；室外濕球溫度超出設計工況。

2、通風量不足原因：風機轉速降低，皮帶松弛、軸承潤滑不良；風機葉片角度偏差；葉片破損變形；填料堵塞積垢導致風阻變大。

3、集水盤溢水原因：集水盤出水口及濾網堵塞；浮球閥失靈無法自動補水止水；循環水量超出冷卻塔額定容量。

4、集水盤水位偏低原因：浮球閥開度過小，補水量不足；補水壓力偏低；管道系統存在漏水點；冷卻過程飄水損耗過大；補水管徑偏小。

5、設備明顯飄水原因：循環水量過大或過??；風機通風量過高；填料堵塞造成水流偏流；布水裝置轉速過快；擋水板、收水器安裝位置偏差。

6、布水不均勻原因：布水管、配水槽出水孔堵塞結垢；系統循環水量不足、供水壓力偏低。

7、配水槽溢水原因：配水槽出水孔堵塞排水不暢；前端供水流量過大。解決方法：清理出水孔堵塞物；調小供水流量，選用規格匹配的冷卻塔。

8、設備異常噪聲與振動原因：風機轉速過高；軸承缺油或磨損損壞；風機葉片與殼體部件碰撞；設備固定螺栓松動；葉片固定螺絲松脫；皮帶與防護罩摩擦干涉；齒輪箱缺油、齒輪磨損；擋水板與填料摩擦。

9、滴水聲過大原因：填料水流偏流集中滴水；冷卻水量過大；集水盤無降噪措施；填料安裝結構不合理。
