承壓熱水系統中回水循環泵的流量和揚程怎么計算

下面直接給你承壓熱水（閉式 / 帶壓）回水循環泵的流量、揚程工程算法，完全按生活熱水 / 承壓熱水系統習慣來，可直接套公式算。

一、先說關鍵點（很重要）

承壓熱水回水循環泵 = 閉式循環泵

幾乎不看樓層高度（靜揚程≈0）

揚程≈最不利環路總阻力（供水 + 回水 + 配件 + 換熱器 / 機組）

流量按管網熱損失或管網容積循環次數算（GB50015）

二、循環泵流量 Q（m3/h 或 L/h）

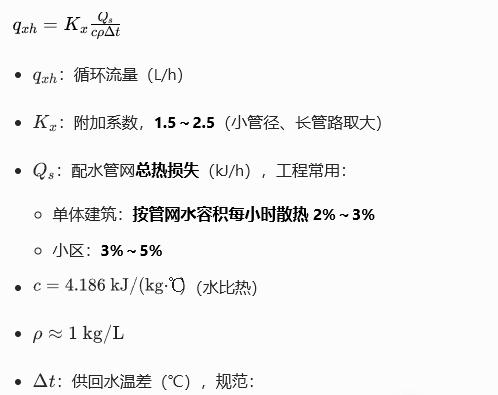

1）按熱損失算（最標準，GB50015）

qxh=Kx*Qs/cρΔt

qxh：循環流量（L/h）

Kx：附加系數，1.5～2.5（小管徑、長管路取大）

Qs：配水管網總熱損失（kJ/h），工程常用：

單體建筑：按管網水容積每小時散熱 2%～3%

小區：3%～5%

（水比熱）

ρ≈1 kg/L

Δt：供回水溫差（℃），規范：

單體：5～10℃

小區：6～12℃

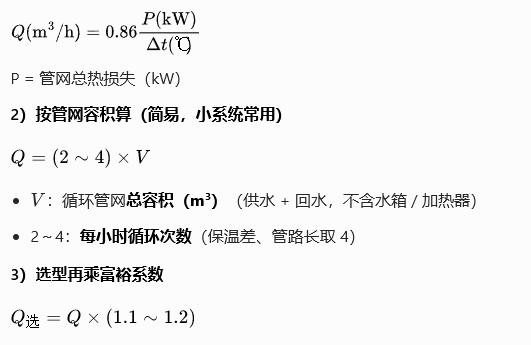

簡化工程公式（常用）

P = 管網總熱損失（kW）

2）按管網容積算（簡易，小系統常用）

Q=(2～4)×V

V：循環管網總?cè)莘e（m3）（供水 + 回水，不含水箱 / 加熱器）

2～4：每小時循環次數（保溫差、管路長取 4）

3）選型再乘富裕系數

Q選=Q×(1.1～1.2)

三、循環泵揚程 H（m 水柱）

閉式承壓熱水循環：H = 最不利環路總阻力

H=hf+hj+h 設備+h 余量
?
1）沿程阻力 hf（直管摩擦）

工程估算（熱水 PPR / 鍍鋅管，流速 0.8–1.5m/s）：

每 10m 管長 ≈ 0.6～1.0m 阻力

小管徑（≤DN20）、長距離取1.0m/10m

大管徑（≥DN40）取0.6m/10m

精確：用達西公式或查水力計算表（按管徑、流量、水溫）

2）局部阻力hj（彎頭、閥門、三通）

估算法：按沿程阻力的 30%～50%

hj=(0.3～0.5)h f
?
或按件數：

90° 彎頭：0.3～0.5m / 個

球閥（全開）：0.2～0.4m / 個

止回閥：1.0～1.5m / 個

過濾器 / 三通：0.5m / 個

3）設備阻力 h設備

板式換熱器：3～5m

套管 / 殼管換熱器：2～4m

機組 / 冷水機組水側：3～6m

分集水器：1～2m

4）富裕揚程 h余量2～3m（防結垢、老化、計算誤差）

5）總揚程示例（直接套）

假設：

供回水管總長 120m，DN25，取 0.8m/10m

彎頭 + 閥門共 15 個，平均 0.4m / 個

換熱器阻力 4m

余量 2m

計算：

h f=120/10×0.8=9.6 m

h j=15×0.4=6 m

h 設備=4 m

h余量=2 m

H=9.6+6+4+2=21.6 m

選型：22～25m 揚程

四、不同系統快速經驗值（直接能用）

1）小戶型 / 別墅承壓熱水循環

流量：0.5～1.5 m3/h

揚程：5～10 m

2）多層公寓（6～12 層）

流量：2～5 m3/h

揚程：12～20 m

3）高層 / 集中熱水（承壓）

流量：5～15 m3/h

揚程：20～35 m

五、你給我 4 個數據，我?guī)湍闼愠鼍_ Q 和 H

供水 + 回水總長度

管徑（DN20/25/32…）

管網大概容積（m3）或建筑面積

有沒有換熱器 / 機組，阻力大概多少
