膨脹罐是通過罐內壓縮氣體與水的壓力平衡機制實現壓力調節的工業設備。其核心結構包含罐體、氣囊（或水囊）、接水口及排氣口，工作過程遵循波義耳定律：當系統水流失導致壓力降低時，氣囊內壓縮氣體膨脹將儲存的水擠出補充至系統；當帶壓水進入時，氣體被壓縮儲能直至氣液壓力平衡 。該設備廣泛應用于暖通空調、太陽能熱力系統、消防供水等場景，可有效吸收介質熱脹冷縮體積變化、緩沖水錘沖擊并延長水泵使用壽命?，F(xiàn)代產品采用膠囊式結構避免罐體銹蝕，并通過雙皮囊室、多級減震彈簧等技術改進提升排水效率與設備穩定性 。

在暖通系統中，膨脹罐是一種用來平衡溫度變化引起水體積膨脹的關鍵部件。它通過內部氣體壓縮吸收壓力波動，防止設備損壞。

膨脹罐的定義：

在不同的使用場合，膨脹罐也叫氣壓罐，壓力罐或者壓力膨脹罐，是一種能自動穩壓的產品，廣泛應用于各種閉式循環系統和給水、供水和消防設備上，膨脹罐主要由罐體，法蘭盤，氣囊，充放氣針閥和尾蓋五部分組成，有不銹鋼和碳鋼兩種材質。

膨脹罐的作用：

膨脹罐廣泛應用于空調，太陽能，鍋爐等暖通系統以及供水和消防設備，緩沖系統壓力波動。膨脹罐的作用總的來說是緩沖系統的壓力波動，不讓系統壓力升高太快也不讓系統壓力下降過猛，讓系統在一個相對平穩的壓力下運行，如在空調、太陽能、鍋爐、地暖等閉式循環系統中，膨脹罐的作用是在工作介質溫度升高體積膨脹時吸收膨脹罐量，防止系統壓力升高過快，在工作介質溫度降低體積收縮時釋放氣囊內的液體，補充到系統，不讓系統壓力下降過猛，減少安全閥的泄壓次數和自動補水閥的補水次數。

膨脹罐的類型：

膨脹罐按結構可分為氣囊式膨脹罐和隔膜式膨脹罐，區別就在于氣囊式膨脹罐工作時水不跟罐壁接觸，使用壽命長，而隔膜式膨脹罐工作時罐體內壁幾乎有一般直接跟水接觸，容易生銹失效及引起水質的二次污染，由于以上缺點，隔膜式膨脹罐目前逐步淡出市場了；

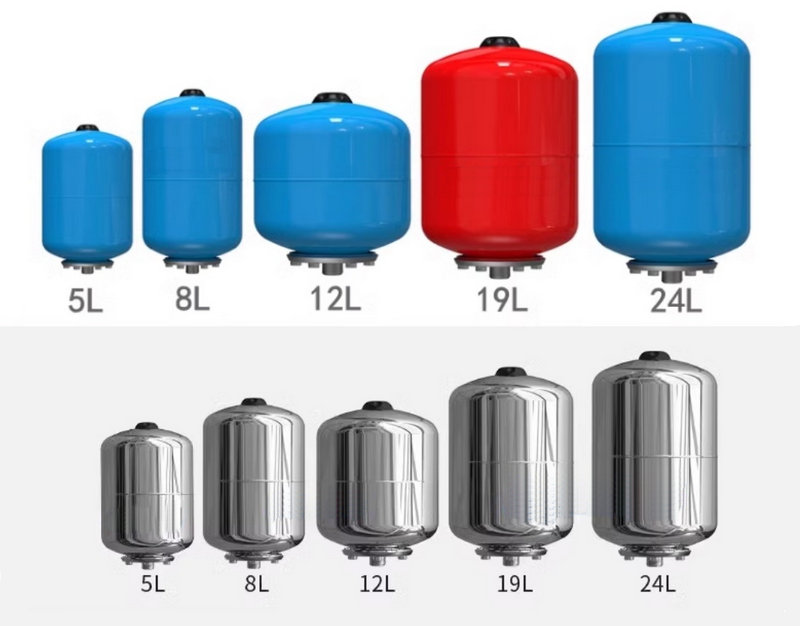

膨脹罐按材質可分為碳鋼膨脹罐和不銹鋼膨脹罐，氣囊式結構的碳鋼膨脹罐能滿足絕大部分系統的要求，但是在食品等特殊領域必須使用不銹鋼膨脹罐；

膨脹罐按耐壓性能通常可分為6bar，8bar，10bar，16bar以及25bar五種，更高壓力的場合如液壓系統多使用蓄能器了，6bar和8bar的膨脹罐可以滿足絕大部分暖通系統的壓力要求，10bar，16bar和25bar的膨脹罐多用于供水和消防系統，膨脹罐的耐壓性能取決于罐體壁厚和氣囊壁厚，同等條件下，壁厚越大，耐壓越高；

膨脹罐按耐溫性能可分為耐溫70度，耐溫100度和耐溫130度三種，不同材質氣囊耐溫性能各不相同，一般供水設備上介質溫度是常溫，耐溫70度的膨脹罐就足夠使用，空調，鍋爐和地暖系統一般耐溫100度的膨脹罐就能滿足要求，但在太陽能系統，特別是夏季悶曬下的承壓太陽能系統，介質的溫度會超過100度，這個時候就要使用耐溫130度的膨脹罐了；

膨脹罐的結構：

膨脹罐結構可分為氣囊式和隔膜式兩種，隔膜式膨脹罐的隔膜是通過熱軋的方式固定在罐體中央，如下圖：

這種工藝過程如果處理的不好，就會留下微小的氣孔在內膜和碳鋼之間，這些微小的氣孔會將預充的氣體泄露出去，膨脹罐如果泄露氣體，90%就是從這里泄露的，這種漏氣的膨脹罐用一段時間如果不再補充氣體就不能起到定壓卸荷作用，而這本身是很難察覺。另外隔膜式膨脹罐由于罐體內壁有幾乎一半直接跟水接觸，雖然其內部也做過防銹處理，但長時間浸泡在水里一樣會出現罐體生銹的情況，這就是為什么隔膜式膨脹罐使用一段時間后倒出來的水呈黃色。由于罐壁厚度一般在1mm左右，接口直接與罐焊接在一起，這種聯接方式可承受的扭力相當小。而安裝罐時只能抱著殼體旋轉，這樣如果用力太大或過猛，就會將接口旋斷。

氣囊式膨脹罐在結構上有了長足的進步，克服了以上缺點，如圖：

氣囊式膨脹罐內部有一個整體的氣囊，在工作時水只進入氣囊內，不與殼體接觸，接口處用法蘭盤連接，避免了焊接過程引起的生銹問題，罐壁不跟水接觸，避免了生銹可能和水質的二次污染，使用壽命長，而且這種結構的膨脹罐即使氣囊損壞也可單獨更換，避免了隔膜式膨脹罐隔膜破裂后整個罐子就報廢的問題，同樣，由于是法蘭聯接，故它的接口就可以承受很大的扭力，在安裝過程中就不怕會扭斷接口。

膨脹罐的原理：

膨脹罐原理都是利用了氣體比液體更容易被壓縮的特性來工作的，當膨脹罐安裝到系統中時，由于系統壓力比預充氣體的壓力大，所以會有一部分工作介質在系統壓力的作用下擠入氣囊內（對隔膜式來講是進入罐體內），同時壓縮氣囊和罐體間的預充氣體，預充氣體被壓縮，體積變小，壓力升高，直到達到新的平衡，當系統開始工作，壓力再度升高，系統壓力再次大于預充氣體的壓力，又會有一部分介質進入囊內，壓縮囊和罐體間的氣體，預充氣體被壓縮壓力升高，當升高到跟系統壓力一致時，介質停止進入，反之，當系統壓力下降，系統內介質壓力低于囊和罐體間的氣體壓力，氣囊內的水會被預充氣體擠出補充到系統內，使系統壓力不會下降過多，直到系統工作介質壓力跟囊和罐體間的氣體壓力相等，囊內的水不再外系統補給，維持動態的平衡，

膨脹罐的選型：

空調、熱泵系統膨脹罐選型經驗公式：

5P以下機用2L

5-10P機用5L

10-18P機用8L

1P（匹）= 2.5KW

鍋爐、熱水器系統：

功率為1000Kcal/h的鍋爐或熱水器，其系統水總?cè)莘e為10-20L

1Kcal/h（大卡/小時）= 1.163W

膨脹罐的安裝：

為您分享膨脹罐的安裝步驟和方法，讓您能更加輕松的使用膨脹罐，具體如下：

1.建議將膨脹罐安裝在系統水溫較低的地方，避免高溫水加速氣囊的老化，如供暖系統的回水端，儲熱水箱冷水進水口；

2.閉式循環系統嚴禁將膨脹罐安裝在循環泵的出口，以免造成水泵的氣蝕，降低水泵的使用壽命；

3. 膨脹罐可水平或垂直安裝，35L及以下的膨脹罐一般可直接連到系統管道上，35L及以上的膨脹罐自帶三腳支架，避免膨脹罐在工作時自重對系統管道產生較大的載荷，使用金屬軟管把膨脹罐連接到系統，埋地螺釘固定膨脹罐支腳，保證使用過程中的平穩；

4. 膨脹罐附近要安裝安全閥，避免在系統壓力異常的時候損壞膨脹罐和系統其他部件；

5. 膨脹罐跟系統之間要安裝球閥，便于膨脹罐的檢測、維護以及氣囊的更換；

膨脹罐工作原理

膨脹罐基于氣體壓縮膨脹特性實現壓力調節。系統運行過程中，當水溫升高或水泵增壓使水壓超過罐內預設氮氣壓力時，水被壓入氣囊壓縮氣體，直至達到壓力平衡狀態 。當系統失水導致壓力下降時，氣囊內壓縮氣體膨脹將儲存的水排出補充至管網，防止安全閥頻繁啟閉。該過程遵循波義耳定律，氣體體積與壓力呈反比關系，保證系統壓力波動控制在±0.2bar范圍內。

膨脹罐維護規范

日常使用需遵循以下操作標準：

每年檢測預充壓力，當下降超過0.5bar時需補充氮氣

禁止使用尖銳工具接觸氣囊，測試壓力推薦采用水壓法

安裝時罐體頂部需預留0.3米檢修空間，并聯管段設置排污閥

介質PH值應控制在6.5-8.5范圍，防止橡膠囊體老化

失效模式主要表現為氣囊破裂或氣體滲透，可通過壓力表指針異常波動、安全閥頻繁動作等特征進行診斷 。
