太陽能集熱器完整技術手冊（工程商用版）

一、基礎定義

太陽能集熱器是光熱轉換核心設備，通過選擇性吸收涂層捕獲太陽輻射，將光能轉化為熱能，加熱水 / 防凍液，配套水箱、循環泵、控制柜組成太陽能熱水系統，廣泛用于宿舍、酒店、工廠、泳池采暖、工業預熱、PVT 光電光熱一體化項目。

二、主流分類（工程最常用 3 類）

1. 真空管集熱器（國內商用熱水主流，?58*1800mm 為標準規格）

結構原理

雙層高硼硅玻璃管，夾層抽高真空（保溫原理同暖水瓶）；內管鍍銅鋁氮選擇性吸收膜（吸收率≥92%，紅外發射率≤8%）；分全玻璃真空管、熱管真空管兩種：

全玻璃管：管內走水，成本低；低溫保溫強，-15℃冬季仍高效；缺點有炸管風險，單根破損整組停用。

熱管真空管：管內金屬熱管導熱，管外走防凍液，承壓、防凍、不易炸管，適合北方間接換熱系統。

核心參數（?58×1800 單管）

單管采光面積≈0.09㎡，標準 18 支管整組采光≈1.62㎡；瞬時截距效率 0.62；工作溫度 40～95℃；單組縱向可串聯 4～40 組（39 組串聯為常用大型工程陣列）。

優缺點

? 低溫環境熱損失極小、冬季產水量高、單價低、安裝靈活

? 采光有效面積占比低、玻璃易碎、建筑一體化美觀度差、不可承壓出水

2. 平板型太陽能集熱器（高端酒店、陽臺壁掛、建筑一體化首選）

結構原理

鋁合金框架 + 鋼化玻璃蓋板；內部銅鋁復合吸熱板，內置紫銅流道，底部聚氨酯整體保溫；無真空層，依靠密閉空氣層隔熱，多為承壓式二次循環（防凍液換熱）。

核心參數

單塊標準 2㎡采光；瞬時截距效率 0.72；全年綜合得熱量更高（同等總面積下優于真空管）；承壓 0.6～1.0MPa，出水壓力穩定；耐冰雹、抗風、壽命 25～30 年。

優缺點

? 平整美觀、與屋頂 / 陽臺完美融合、單塊破損不影響整組運行、承壓供水、壽命長、抗沖擊

? 低溫（＜0℃）散熱大，北方冬季效率衰減明顯、單位面積造價更高

3. PVT 光電光熱一體化集熱器（新能源前沿）

光伏板底層集成吸熱流道，同時發電 + 產熱水；冷卻光伏降低板溫提升發電效率，集熱溫度 40～60℃，適合寫字樓、別墅、外貿海外項目，兼具光伏補貼 + 熱水節能雙重收益。

4. 其他小眾類型

無蓋板塑料集熱器：僅泳池低溫加熱（30℃以內）

槽式拋物聚光集熱器：工業高溫、光熱發電（120℃以上，帶追日支架）

三、真空管 VS 平板集熱器 工程選型對比表

四、工程核心設計計算（商用熱水）

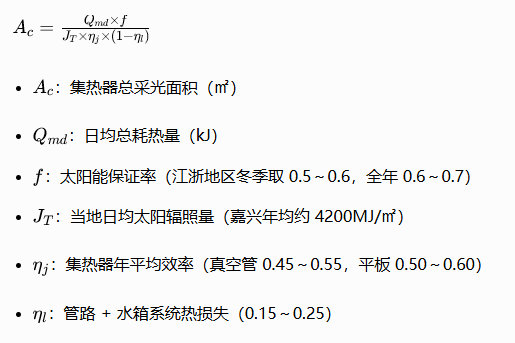

1. 集熱器總面積計算公式（國標 GB50015）

2. 串聯 / 并聯陣列設計（真空管常用?58*1800）

縱向串聯：單串建議 12～18 支，大型工程最多 39 支串聯，串聯過多溫差大、流量不均；

橫向并聯：多串并聯均分水流，每路配套電磁閥 / 球閥獨立檢修；

循環泵匹配：每 10㎡采光面積循環流量 0.8～1.2m3/h，長距離（＞120m 管路）需放大揚程。

五、系統兩種循環模式

1. 直接循環（南方無凍區）

集熱器內部走自來水，成本低；冬季低于 0℃易凍裂，江浙僅夏季可用。

2. 間接二次循環（全國通用，主流工程方案）

集熱器內走防凍液（乙二醇水溶液），通過板式換熱器加熱生活熱水；徹底防凍，北方 – 20℃穩定運行，搭配 PT1000/10k 溫度傳感器、太陽能控制柜自動啟停循環泵。

六、關鍵配套部件

傳感器：集熱器出口、水箱上下溫感，常用 PT1000、5k/10k 熱敏電阻，布線超 120m 選屏蔽線減少信號衰減；

控制柜：溫差循環、防凍循環、過熱保護、電輔熱聯動，支持多組集熱器分區控制；

循環泵：南方普通離心泵，北方低溫專用耐低溫泵；

膨脹罐：防凍液熱脹緩沖，防止管路超壓；

排空閥：真空管冬季排空防凍，杜絕炸管。

七、適用場景選型建議

員工宿舍 500 人以上、北方廠區：熱管真空管陣列，間接換熱，保證冬季熱水充足；

三星 / 四星酒店 300 間客房、地產樓盤：承壓平板集熱器，美觀 + 穩定承壓供水；

泳池恒溫加熱：無蓋板塑料集熱器 + 熱泵輔助；

寫字樓、外貿海外項目：PVT 光電光熱一體板，發電熱水兩用；

別墅陽臺分戶熱水：小型壁掛平板集熱器。

八、日常維護要點

真空管：每年清洗表面灰塵，檢查有無炸管、密封圈漏水；

平板：檢查玻璃蓋板、保溫層，3 年更換一次防凍液；

管路：室外管道全程加厚橡塑保溫，外包鋁皮防曬；

控制柜：每季度校準溫度傳感器，清理過濾器防止流量不足。

九、行業標準規格（國內通用）

真空管：?47/58/70mm，長度 1.5m/1.8m（1800）/2.1m，12/15/18/24 支管整組；

平板：1㎡/2㎡/2.4㎡標準模塊，流道銅管 DN16/DN20；

工作介質：乙二醇防凍液濃度 – 10℃配 25%、-20℃配 35%。
