標準安裝位置（酒店 / 宿舍空氣能、太陽能集中熱水工程）

規范首選位置：循環回水干管，水箱回水口 ? 熱水循環泵之間

原理：銀離子依靠系統循環擴散至整個管網；放在回水，離子先回到水箱充分混合，避免用水端瞬間濃度超標。

?? 嚴禁直接安裝在熱水供水主管（水箱出水去往客房管道）

容易造成遠端銀離子濃度超標，不符合《生活熱水水質安全技術規程》。

兩種成熟安裝方案

方案 1：直通式（小管徑、不間斷循環，簡易方案）

回水干管 → 銀離子消毒器 → 循環泵 → 蓄熱水箱

缺點：檢修必須停水，建議盡量做旁通。

方案 2：帶旁通三通（工程推薦，優先采用）

回水干管分兩路：

主路：閘閥 1 → 銀離子消毒器 → 閘閥 2

旁路：閘閥 3（直通旁通）

兩路匯合 → 循環泵 → 蓄熱水箱

檢修時關閉 1、2，打開 3，系統不停機。

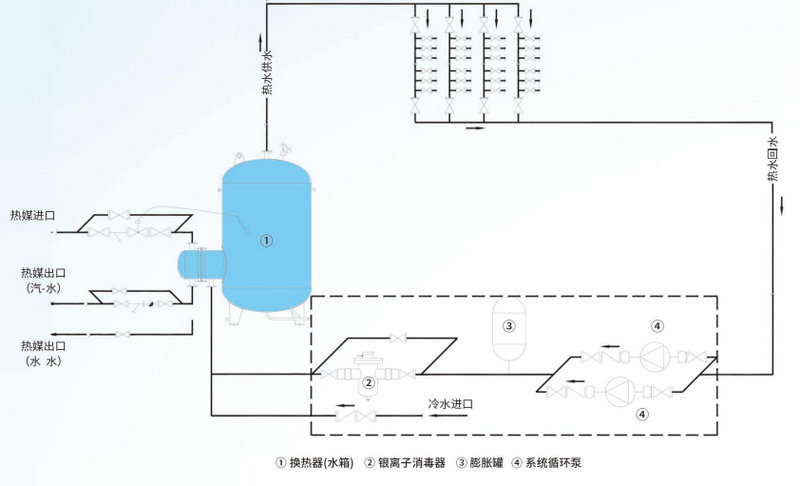

集中熱水銀離子系統原理圖

文字版系統示意圖（空氣能熱水系統）

【蓄熱水箱熱水出口】
↓
熱水供水總管 → 各樓層客房用水管網
↓（末端回水）
熱水循環回水干管
↓
┌────閥1────銀離子消毒器────閥2────┐
│? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?│
└──────────────閥3（旁通管）──────────┘
↓
熱水循環泵 → 蓄熱水箱回水口

太陽能 + 蓄熱水箱熱水系統布局

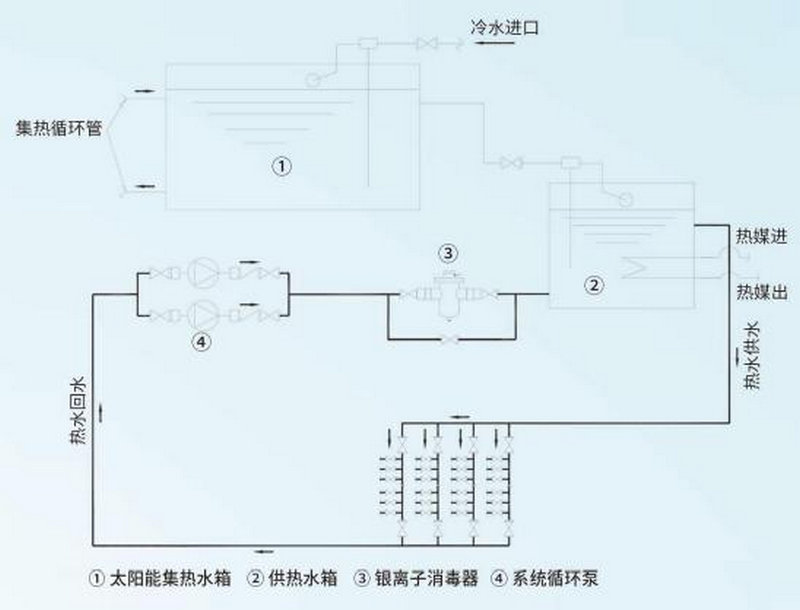

太陽能熱水系統安裝圖

太陽能集熱器 → 集熱循環 → 蓄熱水箱
蓄熱水箱供水 → 用戶管網 → 回水干管
回水干管 →【銀離子消毒器（帶旁通）】→ 循環泵 → 蓄熱水箱

安裝硬性要求（工程重點）

水流方向：嚴格按照設備殼體箭頭安裝，不可反裝；

安裝姿態：優先水平安裝；垂直安裝時進水在下、出水在上，防止電極氣堵干燒；

配套閥門：消毒器前后設切斷閥，必須增設旁通管路（工程驗收常規要求）；

電氣聯鎖：銀離子控制器與熱水循環泵聯動；循環泵啟動，消毒器才能工作；泵停止，設備停機；

預留空間：控制器正面預留≥600mm 檢修空間；

溫度匹配：選用熱水專用型（最高耐溫≥85～95℃）ISID/HTSD 系列，不要冷水款。

特殊場景補充

醫院、養老院等高風險場所，部分設計要求放置在水箱出水供水干管（強制殺菌模式），但酒店、員工宿舍常規項目一律放在回水管道。

常見錯誤避坑

? 裝在集熱循環管道（太陽能集熱器循環，不是生活熱水循環，無法消毒客房管網）

? 不加旁通，后期檢修只能停機放水

? 與循環泵無聯動，水泵停機設備繼續電解，局部銀離子超標。
