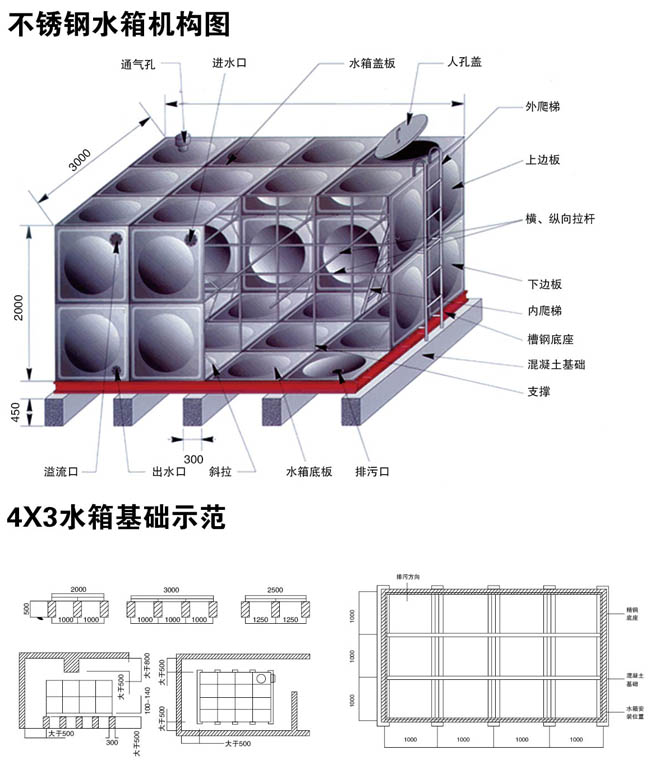

不銹鋼水箱內部的承力結構主要由立柱和拉筋組成

不銹鋼水箱內部的承力結構——立柱和拉筋

不銹鋼水箱內部的承力結構主要由立柱和拉筋組成，它們共同作用以確保水箱在盛水時保持穩定，防止變形或坍塌。以下是關于立柱和拉筋的詳細介紹：

01、水箱立柱

水箱立柱是承受水箱頂板重量和全部向下的力，將水箱整體向上支撐起來，是防止水箱在豎直方向變形的主要結構件，立柱受到的是軸向的壓力。一般采用4cm×4cm規格的角鋼，厚度以頂部板厚為基準。

02、水箱拉筋

水箱拉筋是連接支撐立柱和水箱板，對水箱整體起支撐、穩定作用的結構，水箱盛水時水箱板會受到水壓作用向外擠壓，通過拉筋的回拉作用，才保持了水箱不易受到壓力而發生形變，保證水箱的正常使用。水箱拉筋又分為主拉筋、斜拉筋，拉筋受到的是軸向的拉力。

1、主拉筋

主拉筋的作用是防止水箱橫向變形，厚度以靠近底板的側板厚度為基準，一般采用規格為4cm×4cm的角鋼。其焊接間距一般為1000mm一條，大型水箱高度超過3米以上的，其間距應該為500mm一條，連接處需滿焊。

2、斜拉筋

斜拉筋的主要的作用在于分擔主拉筋的拉力，進一步穩固水箱板，一般切成500mm長度，連接在水箱與主拉筋之間，形成龍爪式布局，通常采用規格為4cm×1cm的角鋼，厚度以靠近頂部的側板厚度為基準，連接處需滿焊。

03、焊接要求

（1）水平拉筋與側板的焊接處一般位于水箱側板十字交叉點，為了保證能承受拉力，一般還要加上長度為400mm的輔助斜拉筋，與側板和水平拉筋?yuàn)A角為45°。

（2）立柱和支撐筋的所有連接處必須滿焊，保證受力強度。

04、材質選擇

（1）拉筋材質需與水箱材質一致，如304不銹鋼水箱的拉筋材料為304不銹鋼，316不銹鋼水箱的拉筋材料為316不銹鋼，以確保耐腐蝕性和機械性能匹配。

（2）對于有經驗的水箱廠家，在不銹鋼水箱板出廠的時候，會同時加工并配備好組裝水箱所需的立柱和拉筋。通過立柱和拉筋的合理設計與安裝，不銹鋼水箱能夠有效抵御水壓及其他外力作用，保障長期穩定運行。

詳細解讀水箱內部重要結構——拉筋

拉筋的作用：拉筋是不銹鋼水箱的組成結構之一，對水箱整體起支撐、穩定作用的結構，保持水箱不易受到壓力而發生形變，保證水箱的正常使用。

水箱拉筋又分為主拉筋、斜拉筋和立柱三種類型。

1、主拉筋

主拉主要作用是防止水箱變形，厚度一般采用靠近底板的側板厚度為基準，規格為4cm*4cm。其焊接間距一般為1000mm一條，大型水箱特別是高度超過3米以上的，其間距應該為500mm一條，連接處必須進行滿焊處理。

2、斜拉筋

斜拉主要的作用在于分擔主拉筋的拉力，進一步對水箱板進行穩固，切成500mm的長度，連接在水箱與主拉之間，形成龍爪式，常規尺寸為4cm*1cm厚度一般以靠近頂部的側板厚度為基準，連接處必須進行滿焊處理。

3、立柱

主要的作用是支撐作用，防止頂板塌陷，變形，一般采用4cm*4cm的規格，厚度以頂部板厚為基準。

拉筋對不銹鋼水箱的作用如此之大，拉筋的材質選擇也很重要，應與水箱材質一致，歐朗環保的不銹鋼水箱的拉筋采用304不銹鋼板材，材質牢固，具有良好的耐蝕性、耐熱性，低溫強度和機械特性。

水箱拉筋的焊接要求：

1.用垂線調整側板垂直度，掛下線調整側板面，在側板十字交叉處焊接水平拉筋。

2.水平拉筋要水平，所有連接縫必須滿焊，保證受力強度。

3.支撐筋長度為400mm，與側板和水平拉筋?yuàn)A角為45°。

4.支撐筋的所有連接縫必須滿焊，保證受力強度。

5.支撐金端部一定要在壁板的根部，另一端與水平拉筋相接焊牢。

6.垂直拉筋應與地板雙面滿焊，與頂板的所有接縫必須滿焊。

7.垂直拉筋應調整頂板中心，使其微高于四邊，以防頂板凹陷積水、納污。
