無負壓供水設備是一種加壓供水機組，直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力（設定壓力必須高于小區直供區壓力需求，一般不低于1.2Kg）的二次加壓供水設備。

管網疊壓(無負壓)供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、供水。

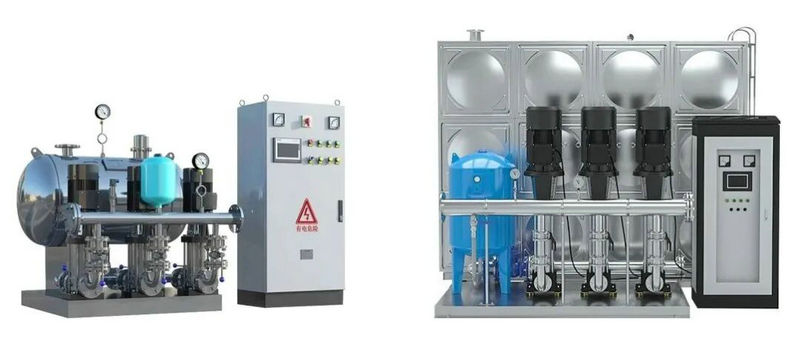

無負壓供水設備又被稱之為管網疊壓供水設備，市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。

工作原理

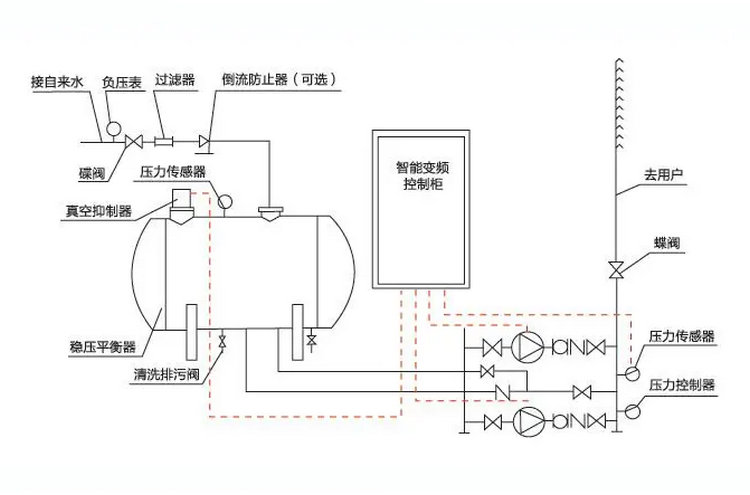

穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。

（1）變頻恒壓供水：當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。

（2）消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水；當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。

（3）停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。

（4）小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。

（5）停電繼續供水：當小區停電時，由市政管網繼續向低區用戶供水，停電不停水。設備恢復供電后，自動啟動，恢復正常供水。

---

箱式無負壓供水設備

1、供水量充足：箱式無負壓供水設備能夠和市政管網串接，確保對市政管網不產生負壓，在用水高峰期間，通過微機控制變頻調節水泵能將密閉水箱中的水增壓，避免了因市政管網供給不足的用戶所需給予的流量。

2、智能供水：當公共供水管網≤0.2Mpa時(可自由設定0.2-0.4Mpa)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水；反之當公共供水管網壓力≥0.2Mpa時，延-時10分鐘(時間可調整)無負壓裝置打開無負壓進水裝置關閉，由公共供水管網供水。

3、水源干凈、壓力恒定：無負壓水箱內存儲的水通過智能控制每6小時循環一次確保水質新鮮、干凈。箱式無負壓供水設備的變頻泵以恒定的轉速運行，利用自來水原有的壓力實現疊加能確保用戶所需的壓力和壓力恒定。

4、保護官網壓力：調節峰值用水，水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于液位時，再打開電磁閥從管網中放水，此時保證取水口的壓力。此措施是一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零-壓力泄水，對管網壓力是一個很好的保護作用。

5、智能增壓泵：當自來水壓力能滿足用戶用水要求，增壓泵通過變頻控制處于休眠狀態。當非高峰用水時，自來水壓力又達不到用戶用水壓力，水泵可以在自來水水壓(0.2-0.5MPa)的基礎上疊加增壓，差多少補多少充分利用余壓節約電能，節能效果顯著。

6、環保沒有污染：產品所有過水材料采用304食品級不銹鋼，配套氣壓罐及水密封材料符合衛生標準，可避免傳統水池（水箱）各種水源污染問題。

7、智能變頻：設備在疊壓供水期間，可充分利用市政水源本身具有的壓力勢能，差多少補多少，大限度地發揮變頻調速的節能效果。

8、高-效節能：為進一步降低能耗，不作多余功，產品采用自動變壓控制技術，該技術同時也有效解決了加減泵過渡過程中易產生臨界流量振蕩問題，還提高了供水舒適性。

9、所設計的變頻控制柜具有較高智能性：實現了2路水源的檢測、報警、自動切換；實現了對水箱補水、貯水、水源切換、增壓運行各環節的統一調度、合理管理。

應用范圍

1、適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；

2、適用工程類型：工礦企業的生產、工業用水、自來水廠的大型給水中間加壓泵站；

3、適用工程部位：給水二次加壓系統；

4、其它適用范圍：新建、改造、擴建住宅樓、辦公樓、賓館、飯店等公共建筑生活用水。

---

無負壓變頻供水設備產品介紹

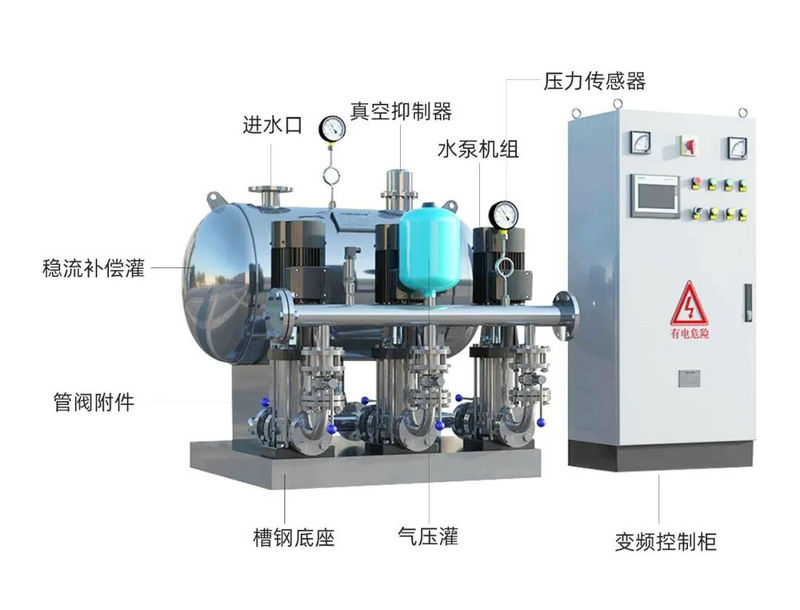

無負壓供水設備是由無負壓罐、泵組、控制柜、穩壓罐及管閥附件組成的供水設備，是將設備串聯在市政自來水管壓力不足的地方，設備通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較，運算出在市政自來水管的原有壓力基礎上需要增加的壓力值，確定水泵推入運行臺數和變頻器輸出頻率（反應到電機及水泵為轉速）以符合用水曲線實現恒壓，無負壓變頻供水設備大限度利用了市政自來水管網的原有壓力，對市政自來水管網不產生負壓，用無負壓罐取代老式水池，減少了用水二次污染，是供水領域的新一代節能型產品。

無負壓供水設備優點

1、節省投資：節省投資50%左右，無需修建蓄水池或屋頂水箱，采用疊壓供水，減小設備初期投入。

2、快效節能，運行成本低： 可充分利用市政管網供水壓力，差多少、補多少、不產生負壓、與傳統供水設備相比可節能30%—90%。停電也可維持市政管網水壓供水。

3、智能化程度高，操作簡單，節省人力：該設備由全自動智能化控制器控制，自行根據用戶的用水量和管網的自來水壓力進行調節，實現無人值守。并且采用人機界面（文本、數字）顯示，使客戶更加直觀的看到設備的運行狀況。

4、環保衛生:設備全封閉運行，能夠消除水源二次污染。

5、保護功能齊全：具有很好的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。

6、占地少安裝方便：整套設備只有一組供水控制柜、無負壓穩流罐和水泵機組三部分，安裝非常簡單方便。

7、延長設備的使用壽命：對多臺泵組均能可靠的實現軟啟動，使電網和管網免沖擊，并且輪流運轉，大大延長了水泵及電機的使用壽命。設備壽命可延長3倍以上。

8、停電不斷水：供電線路停電時，系統通過747D及旁通等手段實現停電不停水，即停電時系統自動切換為市政自來水壓力供水。

9、高度自動化：系統實現全自動控制，具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停機、瞬間跳閘保護等功能。另可根據用戶需要配置人機界面，可視化遠程調整、監測和維護。

無負壓供水設備應用范圍

1、高層建筑、居民小區、別墅等居民生活用水;

2、企事業單位、寫字樓、學校，體育館，高爾夫球場，機場等場所的日常用水;

3、生產制造、食品工業、工廠、工礦的生產用水;

4、大型廣場、公園綠地和農場的噴灌站。

---

變頻恒壓供水設備

恒壓供水設備由氣壓罐、水泵及變頻控制柜三部分組成，變頻恒壓供水系統設定參數，通過微機控制變頻器的輸出頻率從而自動調節水泵電機的轉速，實現管網水壓系統自動恒穩于設定的壓力值：即用水量增加時，頻率升高，水泵轉速加快，供水量相應增大；用水量減少時，頻率降低，水泵轉速減慢，供水量亦相應減小，這樣就保證了供水效率用戶對水壓和水量的要求，同時達到了提高供水品質和供水效率的目的，“用多少水，供多少水”；采用該設備不需建造高位水箱，水塔，水質無二次污染，是一種理想的現代化建筑供水設備。設備還具有強大的遠程(無線)通信監控功能及用戶中控室(選配);人性化的人機對話觸摸式界面;全人工智能控制及遠程保修預警服務。

產品優點

1、供水品質高：變頻恒壓供水設備采用水泵出口恒壓控制，無論系統用水量怎樣變化,均能使管道出口壓力保持恒定。

2、運行可靠：變頻恒壓供水設備采用進口變頻調速器和國內優良水泵，具有完善的保護功能和自動、手動轉換功能，使運行非常可靠。

3、快效節能：變頻恒壓供水設備能根據用戶用水量的變化來調節水泵轉速，使水泵始終工作在快效區，節電效果明顯。

4、操作簡單：變頻恒壓供水設備采用全自動控制，操作人員只需轉換電控柜開關，就可以實現用戶所需工況。

5、占地少安裝方便：整套設備只需一組控制柜和人泵機組，安裝方便。

6、延長水泵及電機的使用壽命：對多臺泵組均能可靠的實現軟啟動，并且輪流運轉，大大延長了水泵及電機的使用壽命。

7、變頻調速供水設備應用范圍：可供流量5~5000噸/小時,揚程20~400米。

8、經濟效益顯著：使用該設備，可不設樓頂水箱，既減少建筑物的造價，又克服了氣壓罐波動大，水泵啟動頻繁和建造水塔一次性投資大，施工周期長，費用高等缺點。

應用范圍

1、高層建筑、居民小區、別墅等居民生活用水；

2、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水；

3、生產制造、洗滌裝置、食品工業、工廠、工礦的生產用水；

4、各種循環系統，自來水廠的中間加壓泵站；

5、老舊水池供水及其它形式供水的改造。

---

無負壓供水設備一體化成套生活供水，由控制系統、泵組、穩流調節罐、管路附件及壓力罐等組成。無負壓供水設備是以市政管網為水源，充分利用了市政管網原有的壓力，形成密閉的連續接力增壓供水方式，節能，沒有水質的二次污染，是變頻恒壓供水設備的發展與延伸。

設備分類

市場上所用的無負壓供水設備主要有2種: 穩流罐式、調節水箱式。

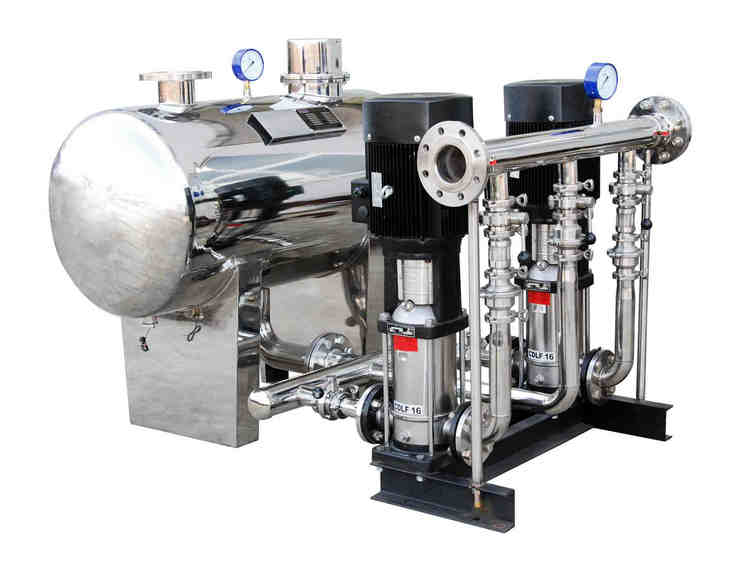

穩流罐式

罐式無負壓供水設備在水泵前裝設壓力密封罐，罐內部或外部加設穩流補償器(又稱“真空消除器”)，水泵通過穩流罐吸水，加壓后供至用戶，靠穩流補償器的調節作用，降低對公共供水管網的影響。此方式無儲備水量，城市公共供水管網停水時易出現斷水現象。

調節水箱式

該方式設有不承壓的調節水箱，內部加設有穩流補償器，通過電控裝置，使調節水箱內的水每天至少循環兩次，確保水質不變。當市政管網的水量、水壓條件能滿足無負壓供水要求時，直接從市政管網取水;否則，從調節水箱取水。此方式具備一定的備水量，可用于供水管網不穩定的區域，但是由于存在水箱和檢修人孔，仍要按規定定期進行清洗消毒(據)。

產品特點

1.蒼邁無負壓供水設備采用多級全不繡鋼加壓泵，泵殼，葉輪及主要配件均采用食品級不繡鋼材質制造，流通光滑，高效節能，運轉平穩，噪音極底，整機性能優異，是理想的綠色環保節能型給水設備。

2.節能效果顯著，設備直接與自來水管串接，在自來水廠一次供水管網壓力的基礎、上疊加所需的壓力，差多少，補多少，能充分利用管網的壓力，用水低峰期，設備甚至不需要運行，與傳統給水設備比，節能達30%-90%。

3.較低的運行成本，由于在對加壓泵的選型過程中運用較小,并目可運用對泵關聯供水的方法,在城市用水低峰期時,能夠?qū)Τ鞘幸淮喂┧畨毫M(jìn)行利用,可以不對泵進行啟動或只對一臺泵進行啟動的方法,從而實現城市用水的需求。當用水高峰期來臨時方可對其他泵進行啟動。所以,在設備運行過程中會有較低的能耗形成,促使運行成本得到有效的降低。

無負壓供水設備的應用范圍:

1、高層建筑、居民小區、別墅等居民生活用水。

2、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。

3、生產制造、洗滌裝置、食品工業、工廠、工礦的生產用水。

3、已建好的水池，可以采用無負壓供水設備與水池共用的供水方式，進一步節能;

4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐;

5、各種循環系統，自來水廠的中間加壓泵站;

6、其他：老舊水池供水及其它形式供水的改造;

7、農田灌溉系統;

工作條件

環境溫度<40°C，相對濕度<95%

所輸送介質中固體顆粒體積含量不超過單位

體積的0.1%，粒度<0.2mm;吸入壓力≤1.0MPa

或泵系統最高工作壓力≤1.6MPa

即泵吸入口壓力+泵揚程≤1.6MPa
