太陽能熱水工程

太陽能熱水工程是一種利用太陽能集熱器將太陽輻射能轉化為熱能，用于加熱水的裝置。這種系統通常包括太陽能集熱器、貯水箱、泵、連接管道、支架、控制系統以及輔助能源。系統的主要目的是通過太陽能加熱，減少對傳統能源的依賴，實現節能環保的效果。

太陽能熱水工程是用于度假村、大中小型賓館、招待所等場所的太陽熱水系統。

太陽能熱水工程系統構成

太陽能熱水工程系統主要由以下幾部分組成：

太陽能集熱器：集熱器是由X組集熱單元組成。

這是系統的核心部分，負責吸收太陽輻射并將熱量傳遞給水。常見的集熱器有全玻璃真空管集熱器和平板集熱器。全玻璃真空管集熱器通常由高硼硅3.3特硬玻璃制造，內管外壁鍍有選擇性吸收涂層，能有效吸收太陽輻射并減少熱損失。

集熱裝置由連箱、尾托、支架、和玻璃真空太陽能集熱管組成。其中，連接箱內膽及外殼用進口不銹鋼氬弧焊接制作，聚氨酯整體發泡保溫；支架采用國標角鋼（除銹、防銹）或用不銹鋼沖壓折彎而成，強度高；吸熱元件是全玻璃真空太陽能集熱管，它對太陽光的吸收率高達93%以上，紅外發射僅為6%（100℃），抗直徑∮2.5cm的冰雹襲擊，空曬溫度高達270℃以上，壽命為15年以上。

采集太陽輔射能量加熱熱水是太陽能熱水工程系統的關鍵元件。以前北方的太陽能熱水工程系統的太陽能集熱器一般都采用多臺家用太陽能熱水器串并聯。但我們按其結構形式不同一般分為平板集熱器、真空管集熱器、熱管真空管集熱器等多種形式。

真空集熱管：是一種高效的太陽能集熱元件，采用高硼硅玻璃，它具有集熱性能好、承壓能力大、耐冷熱沖擊、抗冰雹等獨特的優點。真空集熱管組成的太陽熱水系統安裝方便、安全可靠、經濟、清潔、無污染、自動控制、四季運行，適應性強，特別適用于度假村、大、中、小型賓館、招待所、部隊、學校、企事業單位、游泳池及生活小區等。如加輔助電源，可全天候供應熱水，是世界高科技領域最節能環保產品，深受用戶歡迎。

支架：由于太陽角在不同地方不同，集熱器需要更好的接受陽光，支架需要將太陽集熱器按當?shù)夭煌木暥劝惭b，所以要有支架支撐。支架基本上是用型鋼焊接而成，也有采用不銹鋼。支架必須堅固牢靠。

保溫水箱：貯水箱

用于儲存通過集熱器加熱的熱水。保溫水箱的設計需要考慮內膽、保溫層和外殼，以確保熱水的溫度穩定，減少熱量損失。

依據國家建筑標準02S101設計制作，采用裝配式鍍鋅鋼板水箱或用組合式不銹鋼水箱。無腐蝕、無污染、壽命長、強度高，用巖棉板或聚氨酯發泡保溫。
自動控制系統自動控制系統由溫控儀、溫度傳感器、電磁閥、管道泵和水位顯示儀組成，其中溫控儀式全制式，溫度范圍0℃至100℃可自由設定。

由于太陽能受天氣、地理等因素的影響，輻照不穩定、不連續，瞬間能量較低，必須不斷的積累能量，所以要求必須配備保溫儲熱水箱。保溫儲熱水箱按其材料的不同一般有不銹鋼水箱鋼料水箱甚至水泥水箱，保溫材料一般采用聚胺脂發泡材料。但重要原則不能造成水質的污染，保溫良好。

根據設定的溫度可定成三路溫度控制：

A、集熱器上部（熱循環控制）；

B、集熱器下部（防凍控制）；

C、水箱（輔助電加熱器控制）。

水位顯示控制儀設定根據：

A、水箱缺水下限控制電加熱不啟動

B、集熱器上部無水下限控制循環泵啟動

C、真空管意外炸裂報警及保護控制，全自動控制不須專人管理。

循環系統：

包括循環泵和管道，負責將冷水從水箱輸送到集熱器加熱，再將熱水送回水箱儲存。循環系統可以通過自然循環或強制循環實現。自然循環依賴熱水的比重差形成對流，而強制循環則通過循環泵實現更高效的熱交換。

管道采用鋁塑復合管或用國際鍍鋅鋼管，水質清潔衛生、耐腐蝕、耐高溫、不結垢、無結露、無毒、無味。管道采用聚乙烯保溫管或巖棉管保溫，外敷油氈、玻璃絲布，再刷防水漆，保溫效果好。（或用聚氨酯整體發泡鋁皮鐵皮防護）。

太陽能熱水工程系統在陽光的照射下，不斷地取得熱量，按其不同的運行方式進行熱循環，所以要在系統中安裝其管道、閥門、加壓循環泵組等，就形成了熱水工程的管路系統。系統管路選取，安裝的合理與否，及保溫的好壞將直接影響系統的熱效率。

防腐保溫：太陽能熱水工程絕大部分都安裝在露天風吹日曬，冷熱溫差大，為保證系統的正常使用，及一定使用壽命，必須對支架、管道等裸露部分進行防腐保溫。

控制系統：

包括溫度傳感器、控制器等，負責監測和控制系統的運行?？刂葡到y(tǒng)可以根據集熱器和水箱的溫度差異自動啟動或停止循環泵，確保系統的高效運行。

太陽能熱水工程必須按其不同的使用要求，來滿足用戶的需求，就是需要設計不同的運行方式來控制，水溫、水量、壓力、加熱的方式等，控制系統一般有手動控制和自動控制。

輔助能源：輔助加熱

在太陽能不足的情況下，系統可以配備輔助加熱裝置，如電加熱器或燃?xì)饧訜崞?，以確保熱水的持續供應。輔助能源通常在水箱溫度低于設定值時自動啟動。

輔助加熱系統采用電加熱（也可用其他輔助熱源），當陰雨天無陽光時可啟動輔助電加熱系統。電加熱是由太陽控制系統自動控制啟動，功率為XKW，當主水箱水溫低于水箱控制儀下限設定時1WDJ1斷開。LWDJ2閉合，ICX通電輔助電加熱器加熱，當水溫高于水箱溫控儀上限設定，1WDJ1閉合，中間斷電器IZJ斷電，ICX釋放，電加熱停止加熱。還可以采用燃?xì)庠O(shè)備加熱，卓益節能燃?xì)鉄崴畽C(jī)采用全自動智能恒溫控制模式，達到預定溫度后，水自動保溫，當水溫低于預設溫度時，系統會自動啟動循環加熱程序給浴水補償加溫，再次達到預設溫度后自動停止，讓使用水始終保持同一溫度。全自動化方便快捷，操作簡便。

強制循環：

強制循環的特點是貯水箱的位置不受集熱器位置制約，可任意設置，可高于集熱器，也可低于集熱器。他是通過水泵將集熱器內接受太陽輻射的水與貯水箱的水進行循環，使貯水箱的水溫逐漸升高。相對來說，水泵耗電量?jī)H占系統總電能的3-5%，所占費用極小。楓林晚一般采用強制循環，他比自然循環產熱效率提高20-30%。依靠管泵將水箱底部較冷的水打入集熱器中，把集熱器中經太陽光照射后較熱的水驅趕到水箱中，確保貯水箱中熱水的使用。

太陽能熱水工程運行原理

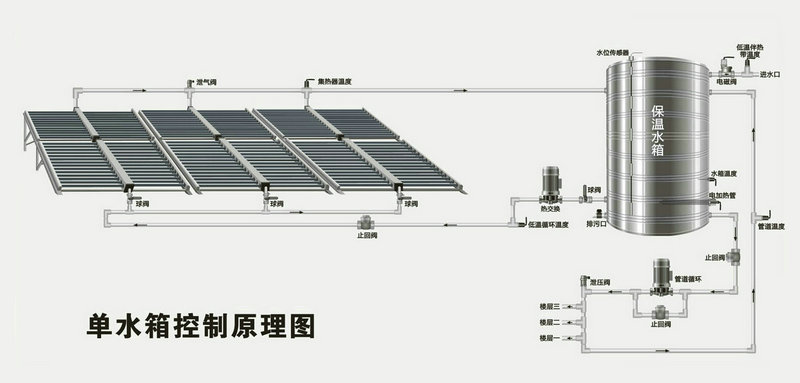

太陽能熱水系統由太陽能集熱器、管道循環系統、貯水箱、自動控制系統和輔助加熱系統五部分組成。太陽能熱水工程設計，太陽能與建筑一體化太陽能熱水工程。

太陽能熱水工程的運行原理主要包括以下幾個步驟：

集熱過程：陽光照射到太陽能集熱器上，集熱器吸收太陽輻射并將熱量傳遞給流經集熱器的水。水溫升高后，通過循環系統將熱水送入保溫水箱儲存。

循環過程：循環系統根據溫度差異自動啟動。當集熱器的溫度高于水箱的溫度時，循環泵啟動，將冷水從水箱輸送到集熱器加熱，再將熱水送回水箱。這種循環過程可以持續進行，直到集熱器和水箱的溫度達到平衡。

補水控制：當水箱中的水位下降時，系統會自動補充冷水。補水過程通常在夜間或太陽輻射較弱時進行，以避免冷水進入集熱器影響熱效率。

輔助加熱：在陰雨天氣或夜間，當集熱器無法提供足夠的熱量時，系統會啟動輔助加熱裝置，確保熱水的持續供應。輔助加熱裝置通常在水箱溫度低于設定值時自動啟動。

恒溫供水：通過控制系統和輔助加熱裝置，確保水箱中的水溫始終保持在設定范圍內，提供穩定的熱水供應。

太陽能熱水工程系統優勢

太陽能熱水工程具有以下優勢：

環保：太陽能是可再生能源，使用太陽能熱水系統可以減少對化石燃料的依賴，降低碳排放，對環境友好。

節能：太陽能是免費的能源，使用太陽能熱水系統可以顯著降低能源消耗，節省運行成本。

安全：太陽能熱水系統沒有潛在的漏電、漏氣風險，使用安全可靠。

自動化運行：現代太陽能熱水系統配備了自動化控制系統，可以實現自動上水、停水、控溫等功能，用戶還可以通過遠程監控實時查看系統運行狀態，節省人工管理成本。

經久耐用：正常使用情況下，太陽能熱水系統的壽命可達15-20年，使用時間越長越實惠。

出水恒溫恒壓：系統可以根據用戶的不同需求進行量身定制，確保出水恒溫恒壓，提供舒適的熱水體驗。

太陽能熱水工程應用場景

太陽能熱水工程適用于多種應用場景，包括普通家庭、企事業單位、學校、游泳池、工農業生產等。在這些場景中，太陽能熱水系統可以提供穩定、高效的熱水供應，滿足不同用戶的需求。

結論：太陽能熱水工程通過利用太陽能集熱器將太陽輻射能轉化為熱能，實現了高效的熱水供應。系統的構成和運行原理確保了其在各種應用場景下的穩定性和可靠性。隨著技術的不斷進步，太陽能熱水工程將在未來的能源利用中發揮更加重要的作用。
