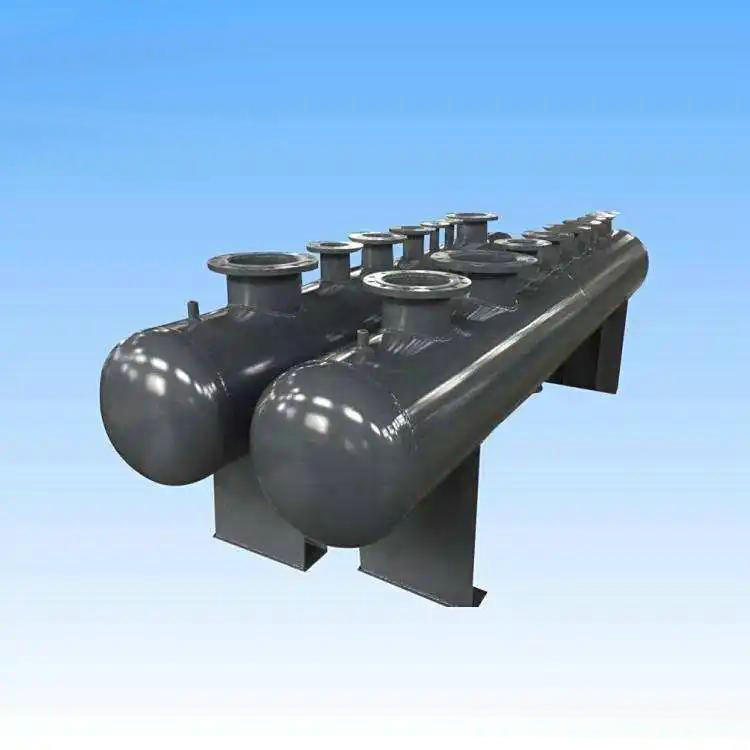

分汽缸、分集水器
一、產品概述
規格范圍：φ150-2000mm。分集水器工作壓力：0.1-1.6MPa，分汽(氣)缸工作壓力根據用戶具體要求制作。
分集水器適用范圍：廣泛應用于熱水鍋爐系統、中央空調系統、工業循環系統等冷熱水的分配和集中。
分汽缸適用范圍：將電廠提供的蒸汽或鍋爐運行時所產生的蒸汽分配到各路管道中去。分汽缸系特種設備，屬壓力容器。廣泛應用于發電、石油化工、印染、鋼鐵、水泥、建筑等行業。
分集水器、分汽(氣）缸長度的確定：可根據工藝設計所需要的接管的直徑、數量和排列順序，選擇相鄰接管中心距計算總長度。也可根據用戶具體要求定制。
二、設計、使用注意事項
1、分集水器、分汽(氣)缸產品大小、接管大小及配套法蘭公斤級可根用戶具體要求。
分集水器材質可以為：不銹鋼、碳鋼、碳鋼內外熱浸鍍鋅。
2、蒸汽分汽缸一般材質可以為碳鋼、低合金鋼?？諝夥謿飧撞馁|(zhì)一般可以為：不銹鋼、碳鋼、低合金鋼、碳鋼內外熱浸鍍鋅。
3、底部應設有排污管接口，一般選用 DN50。
4、每臺分氣缸均需按國家標準制造、檢驗與驗收。分汽(氣)缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠，確保分氣缸質量萬無一失。
5、分集水器應由具有壓力容器制造許可證資質的廠家制作。
分汽缸
分汽缸是蒸汽系統中用于集中分配蒸汽的關鍵設備，其作用類似于“蒸汽樞紐”，將來自鍋爐或主蒸汽管道的蒸汽均勻分配到多個支路中，同時平衡壓力、減少波動，并可能集成疏水、排污等功能。

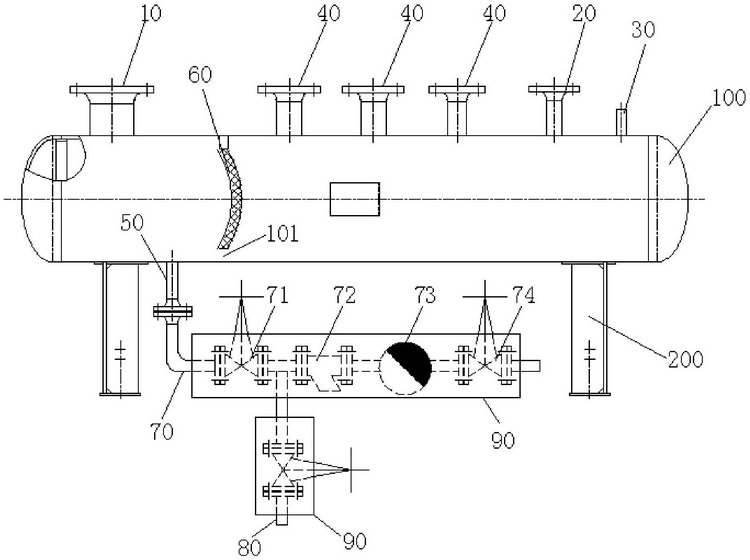

圖中：100-缸體、200-支座；
10-進汽口、20-安全閥口、30-壓力表口、40-出汽口、50-排污口、60-過濾網、70-疏水管路、80-疏水旁路、90-保護套管、101-間隙；
71-前截止閥、72-過濾器、73-疏水閥、74-后截止閥、81-旁路截止閥。
一、分汽缸的核心功能
蒸汽分配
將單一蒸汽源分配到多個用汽設備（如換熱器、滅菌設備、工藝管道等），確保各支路流量均衡。
通過內部擋板或均流設計避免蒸汽短路或局部壓力不均。
壓力穩定
緩沖蒸汽壓力波動，減少因用汽設備啟停導致的系統沖擊。
雜質分離
部分分汽缸設計有內置疏水裝置（如疏水閥或排污口），可分離冷凝水和雜質，提高蒸汽干度。
安全保護
通常配備安全閥、壓力表等附件，超壓時自動泄放，保障系統安全。
二、分汽缸的結構與設計要點
主體結構
筒體：碳鋼或不銹鋼材質，需按壓力容器標準（如ASME或GB150）設計制造。
進出口布置：主蒸汽入口位于頂部或側部，支路出口根據需求分布。
內部擋板：避免蒸汽直接沖擊筒壁，延長設備壽命。
關鍵附件
疏水閥：排除冷凝水，防止水錘現象。
壓力表/溫度計：實時監控運行狀態。
安全閥：設定壓力需高于工作壓力10%。
設計參數
工作壓力、溫度、容積需根據系統最大負荷計算，通常預留20%余量。
三、應用場景
工業領域：化工廠、制藥廠、食品加工等需多路蒸汽供應的場景。
暖通系統：醫院、酒店等集中供暖系統中分配蒸汽至換熱機組。
發電廠：輔助蒸汽系統向不同汽輪機支路供汽。
四、選型與維護建議
選型原則
根據蒸汽流量、壓力、支路數量選擇容積和接口尺寸。
優先選擇帶疏水、排污功能的集成化設計。
維護要點
定期檢查焊縫、法蘭密封性，防止泄漏。
清理疏水閥和排污口，避免堵塞。
五、常見問題與解決
問題1：支路蒸汽流量不均
→ 檢查分汽缸內部擋板是否損壞，或調整出口閥門開度。
問題2：壓力波動大
→ 確認安全閥和壓力表是否正常，必要時增設緩沖罐。
如需更具體的參數計算或案例設計，可進一步提供系統需求（如蒸汽流量、壓力等），以便針對性分析。
【太陽能熱水系統、空氣能熱泵廠家直銷】
專業承接（空氣能、太陽能）熱水、采暖、烘干工程
設計：酒店、賓館、泳池、浴場、宿舍、會所、工地等商用熱水工程方案；銷售：空氣能熱水器、太陽能熱水器；安裝：太陽能熱水系統、空氣能熱水系統；維護：太陽能、空氣能熱水工程維護與維修。
分氣缸是鍋爐的主要配套設備，用于把鍋爐運行時所產生的蒸汽分配到各路管道中去，分汽缸系承壓設備，屬壓力容器，其承壓能力，容量應與配套鍋爐相對應。分汽缸主要受壓元件為：封頭，殼體材料等。廣泛用于發電、石油化工、鋼鐵、水泥、建筑等行業；可以同時滿足供熱與制冷的需要，其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。
分氣缸特點
1、規范化生產。無論分氣缸產品大小其環縫均采用自動焊焊接工藝，產品美觀、安全可靠。
2、品種齊全，適用范圍廣。工作壓力最高可達16Mpa。
3、產品質量保證。每臺分氣缸均按國家標準制造、檢驗與驗收。分氣缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠。確保分氣缸質量萬無一失。分氣缸檢驗合格證明圖紙等。
4、用戶有特殊要求時，可根據分氣缸用戶需要設計制造。
分氣缸結構
分氣缸是鍋爐的主要配套設備，用于把鍋爐運行時所產生的蒸汽分配到各路管道中去，分氣缸系承壓設備，屬壓力容器。分氣缸的主要功能是分配蒸汽，因此分氣缸上有多個閥座連接鍋爐主汽閥及配汽閥門，以便將分氣缸中蒸汽分至各需要之處。分氣缸主要受壓元件為:配汽閥座、主汽閥座、安全門閥座、疏水閥座、壓力表座、溫度表座；封頭、殼體、法蘭材料均為Q235-A/B、20g、 16MnR，規格型號為φ159-φ1500，工作壓力為1-16MPa，工作溫度：0-400℃,工作介質：蒸汽、冷熱水、壓縮空氣。
分氣缸技術規范
按《壓力容器規程》規定設計，確定簡體直徑、材質及厚度，一般原則:簡體直徑應為最大接管管徑的2-2. 5倍，一般可按筒體內流體流速確定，材質10#-20#無縫管、Q235B、 20g、16MnR板材卷制，接管數由工程設計決定。分氣缸的規格為DN200-DN1200，具體容器的容積由用戶確定，設計壓力一般為1.43MPa，設計溫度<350℃，工作介質為蒸汽，容器類別為I類壓力容器。用戶有特殊要求時，可根據分氣缸用戶需要設計制造。
