Y型過濾器是一種常見的管道過濾設備，主要用于截留流體中的固體雜質（如顆粒、銹渣、管道碎屑等），保護閥門、泵或其他精密設備免受損壞。
結構特點：外形呈“Y”字形，由閥體、濾網、法蘭/螺紋接口、排污口等組成。濾網通常為不銹鋼材質，可拆卸清洗或更換。
工作原理：流體從入口進入過濾器，通過濾網后雜質被攔截，清潔流體從出口流出。當濾網堵塞時，可打開排污口（手動或自動）清除雜質。

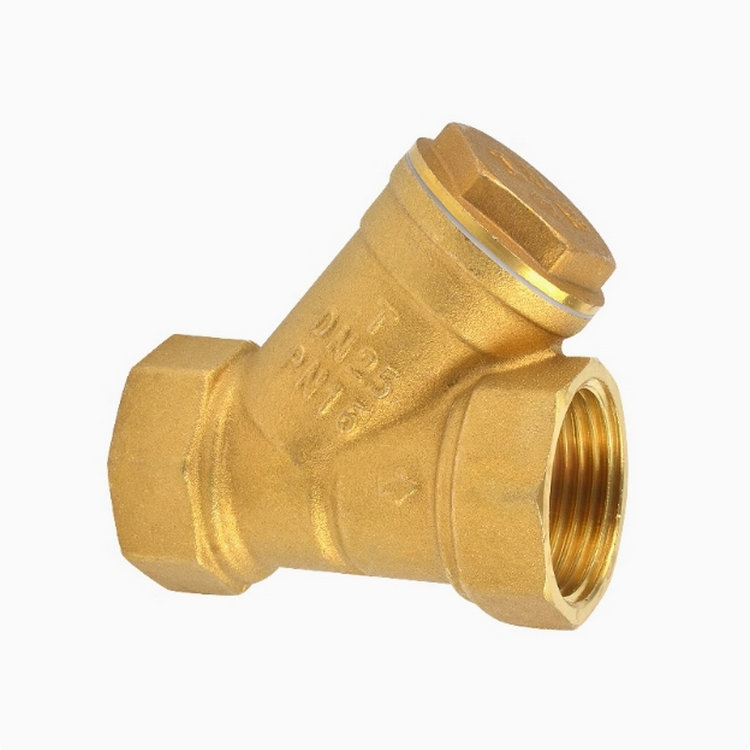

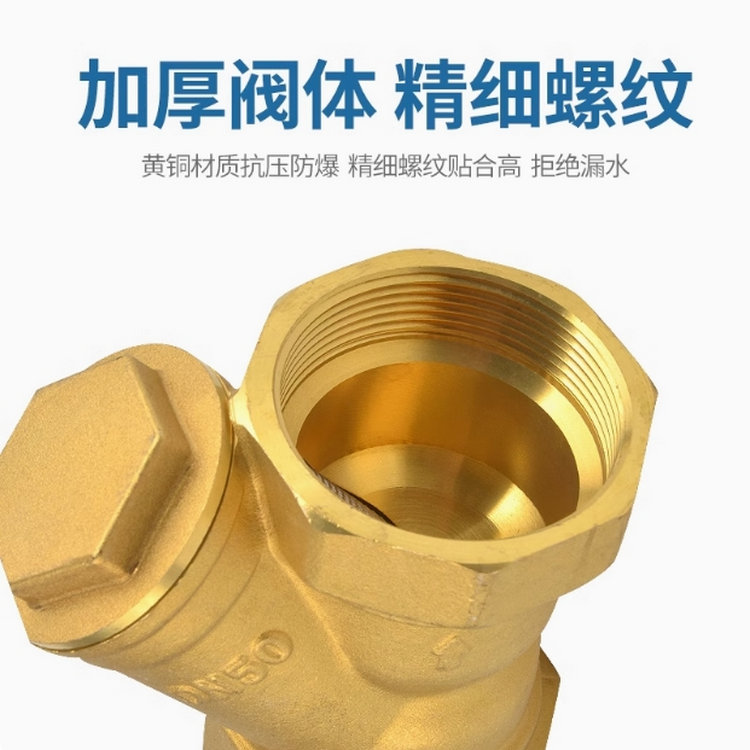

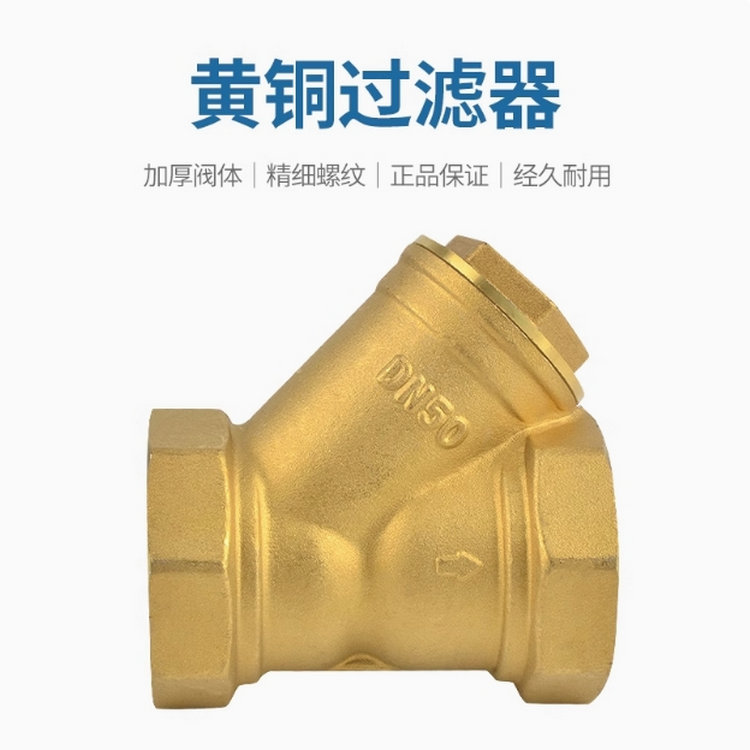

黃銅Y型過濾器：
全銅4分DN15過濾器、全銅6分DN20過濾器、全銅1寸DN25過濾器、全銅1.2寸DN32過濾器、全銅1.5寸DN40過濾器、全銅2寸DN50過濾器、全銅2.5寸DN65過濾器、全銅3寸DN80過濾器、全銅4寸DN100過濾器。

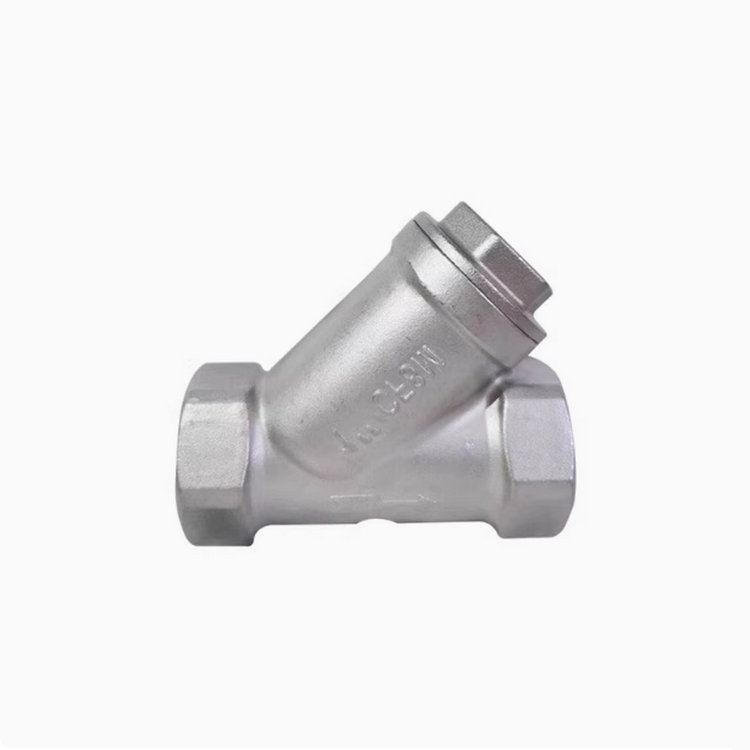

304不銹鋼絲扣Y型過濾器：
304材質DN8 過濾器、304材質DN10 過濾器、304材質DN15 過濾器、304材質DN20 過濾器、304材質DN25 過濾器、304材質DN32 過濾器、304材質DN40 過濾器、304材質DN50 過濾器、304材質DN65 過濾器、304材質DN80 過濾器、304材質DN100 過濾器。
201材質DN15 過濾器、201材質DN20 過濾器、201材質DN25 過濾器、201材質DN32 過濾器、201材質DN40 過濾器、201材質DN50 過濾器、201材質DN65 過濾器、201材質DN80 過濾器、201材質DN100 過濾器。
316材質DN8 過濾器、316材質DN10 過濾器、316材質DN15 過濾器、316材質DN20 過濾器、316材質DN25 過濾器、316材質DN32 過濾器、316材質DN40 過濾器、316材質DN50 過濾器、316材質DN65 過濾器、316材質DN80 過濾器、316材質DN100 過濾器。
Y型過濾器主要類型
按連接方式：
法蘭式：適用于大口徑管道（如DN50以上）。
螺紋式：適用于小口徑管道（如DN15-DN50）。
按清洗方式：
手動清洗型：需定期停機拆卸清洗。
自清洗型：帶反沖洗功能，可在線排污（需配套閥門）。
按耐壓等級：
分為低壓（PN10-16）、中壓（PN25-40）、高壓（PN63以上）等。
Y型過濾器百科
Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。
工作原理
Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。
Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。 設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作 。
