Release time:2025-09-19
本次車飾顏色測試共有8件樣品：
軸蓋樣品，根據兩種顏色白、藍主色調分別編號：
良品、#w2、#w3、#w4
良品、#b2、#b3、#b4

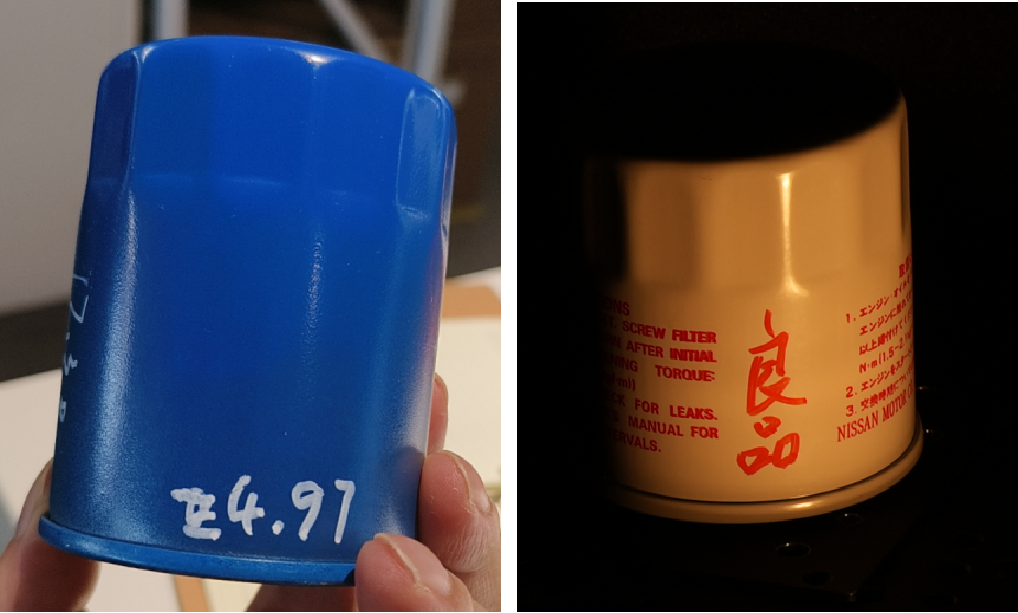

樣品為圓柱體
樣品主色調為藍色和白色，部分區域印有白色和紅色文字
本次測試采用高光譜顏色測量設備進行測量
高光譜相機覆蓋380~780nm波長范圍
采用線性推掃成像方案
照明光源采用環形鹵素冷光源
設備采用暗室結構設計，樣品放置暗室載物臺上
Lab計算采用2°視角、D65光源參數
樣品放置勻速轉臺上，繞軸心轉動
| 設備規格參數 | |
| 光譜范圍 | 380~780nm |
| 光譜分辨率 | ≤2.8nm |
| 光譜波段數 | 512 |
| F數 | F/2.6 |
| 空間像素數 | 640 |
| 探測器類型 | CMOS |
| 探測器接口 | GigE |
| 有效位深 | 12bits |

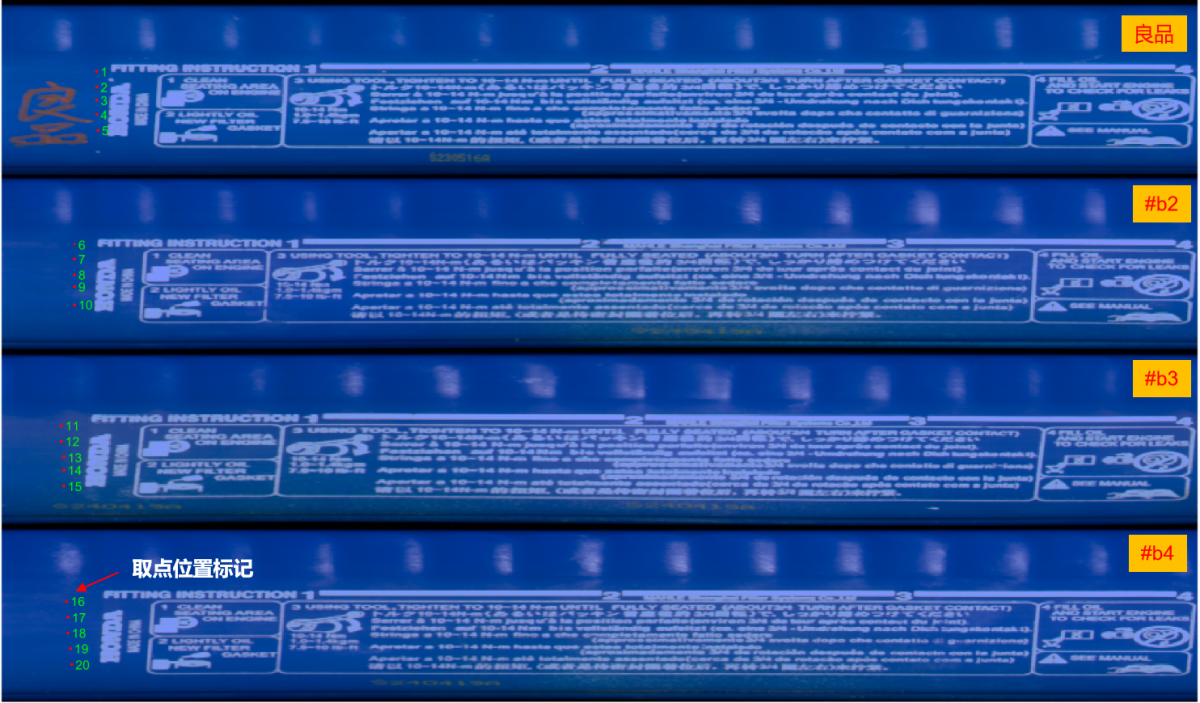

高光譜重建真彩圖像如圖
在每個樣品上選5個位置取點，如圖中紅色標記所示；

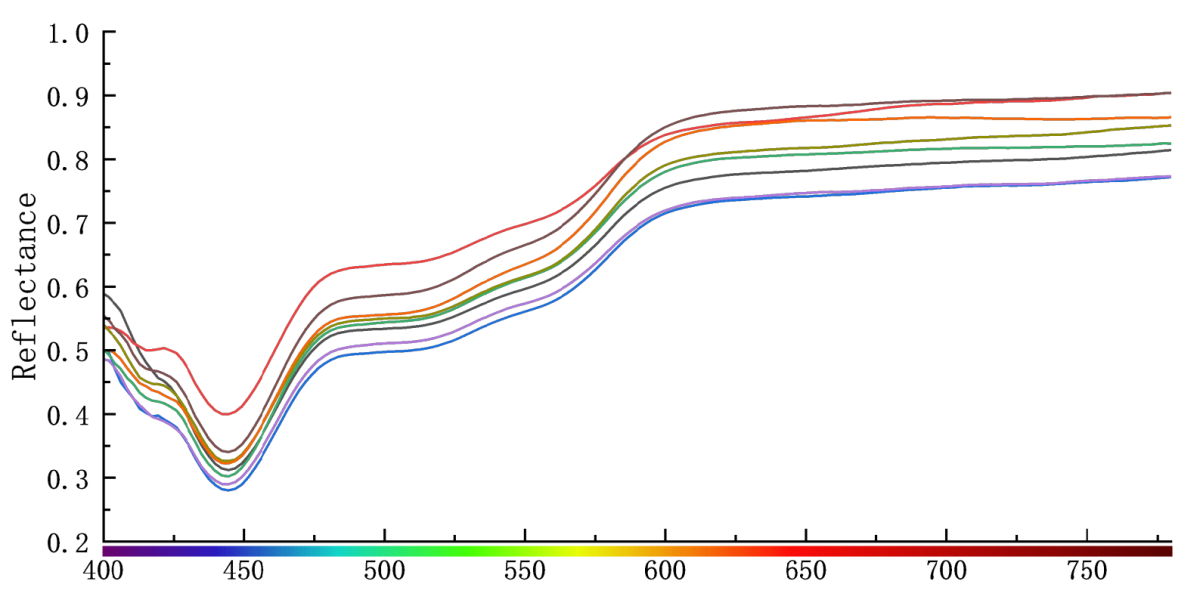

各樣品的5個取樣點反射率光譜如圖所示：

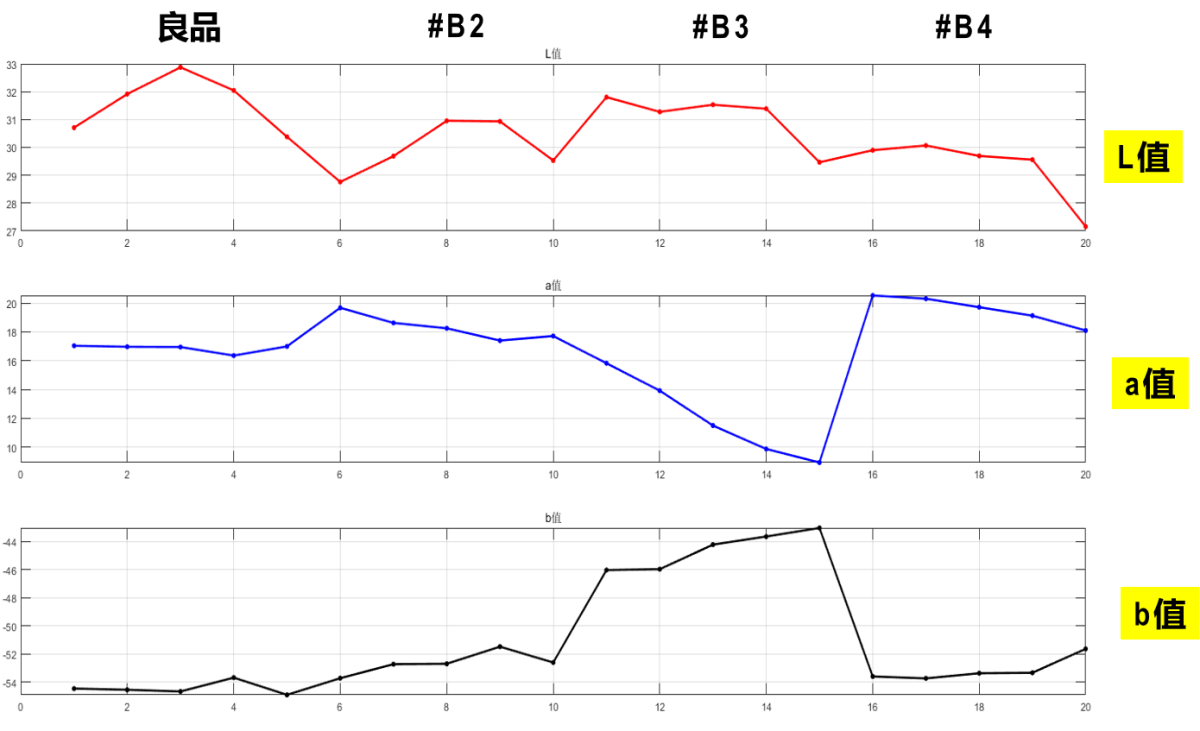

Lab分布 – 藍色樣品
對選點位置的光譜進行計算得到Lab值
#2和#4樣品較良品稍多紅、稍少藍
#3樣品比良品明顯少紅、明顯少藍
平均Lab及色差ΔE如下表所示
| 樣品 | L | a | b | ΔE |
| 良品 | 31.59 | 16.86 | -54.44 | 0 |
| #B2 | 29.97 | 18.34 | -52.63 | 2.83 |
| #B3 | 31.1 | 12.01 | -44.57 | 11.01 |
| #B4 | 29.28 | 19.56 | -53.12 | 3.79 |

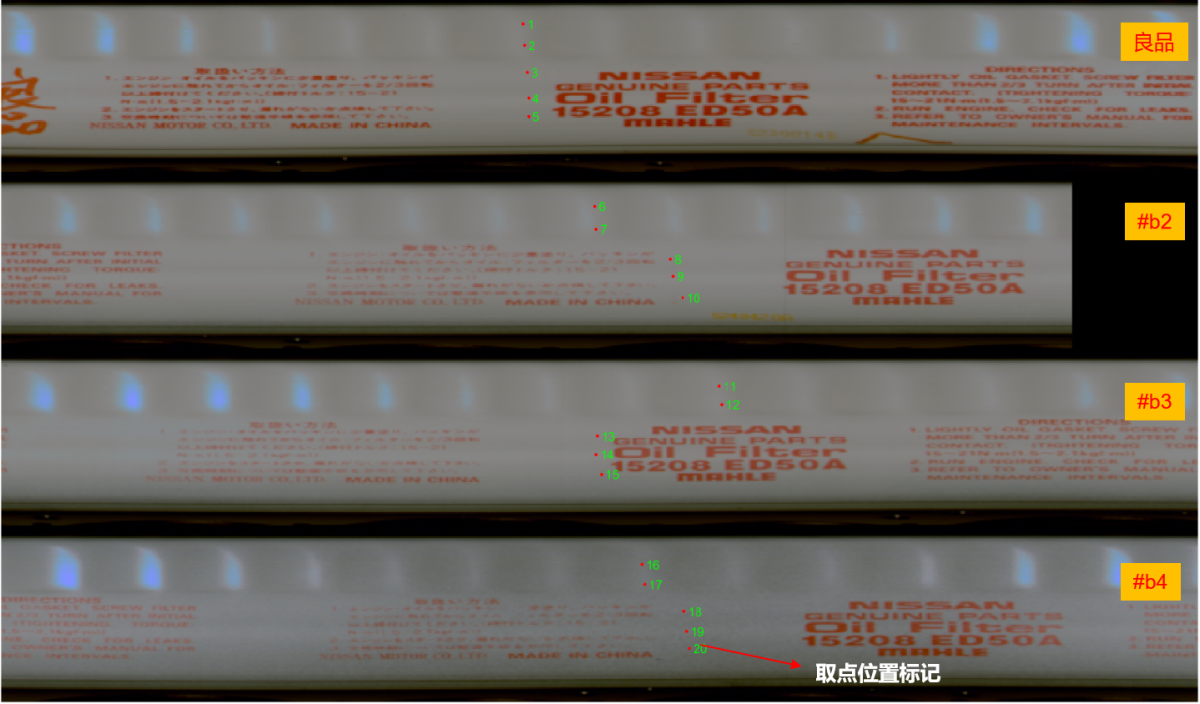

高光譜重建真彩圖像如圖：
在每個樣品上選5個位置取點，如圖中紅色標記所示；

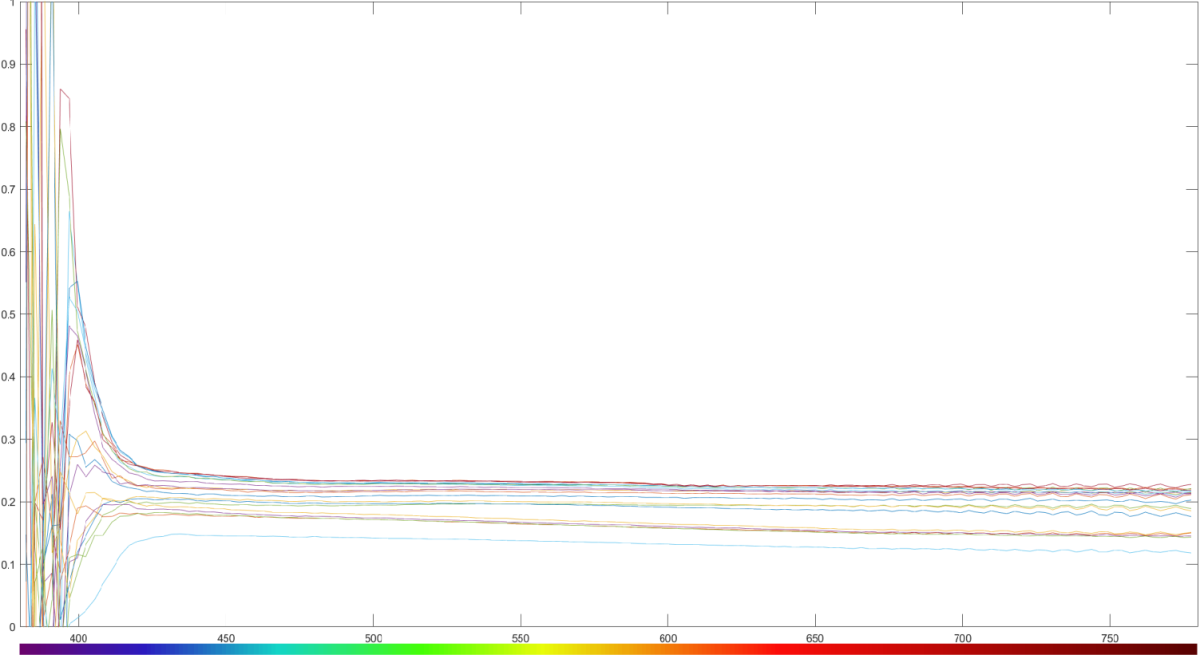

各樣品的5個取樣點反射率光譜如右圖所示
各樣品在420~780內無明顯波峰，僅420nm以內有波峰，說明有微弱的紫色響應區別

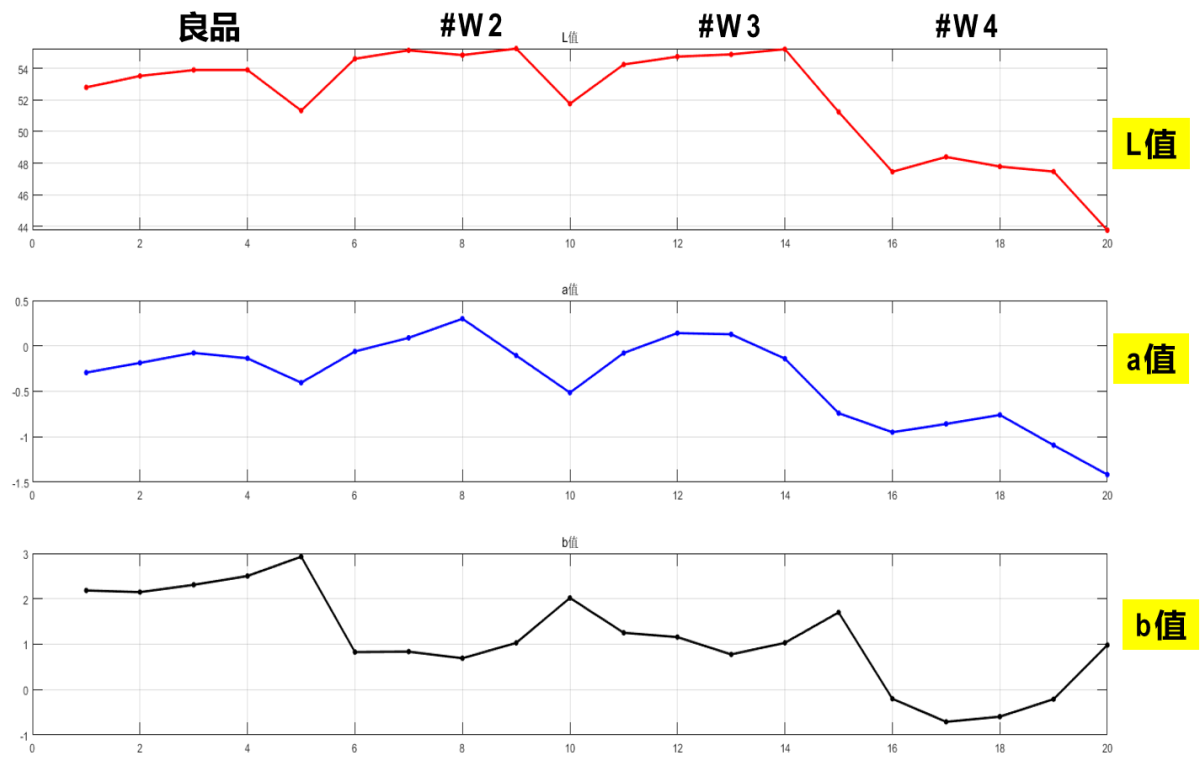

Lab分布 – 白色樣品
對選點位置的光譜進行計算得到Lab值
#2和#3樣品較良品稍多紅、稍少綠、稍少黃
#4樣品比良品少紅、稍少黃、稍多藍
平均Lab及色差ΔE如下表所示
| 樣品 | L | a | b | ΔE |
| 良品 | 53.09 | -0.22 | 2.41 | 0 |
| #w2 | 54.32 | -0.06 | 1.08 | 1.34 |
| #w3 | 54.07 | -0.14 | 1.18 | 1.23 |
| #w4 | *46.97 | -1.02 | -0.15 | 2.68 |
*w4的L值差異偏大的原因可能是因為樣品擺放位置偏移導致
因L值測量誤差未控制好，這里的ΔE是根據ab計算得到
總結：
藍色樣品
#B2和#B4樣品較良品稍多紅、稍少藍
#B3樣品比良品明顯少紅、明顯少藍
白色樣品
#W2和#W3樣品較良品稍多紅、稍少綠、稍少黃
#W4樣品比良品少紅、稍少黃、稍多藍
*w4的L值差異偏大的原因可能是因為樣品擺放位置偏移導致
因L值測量誤差未控制好，這里的ΔE是根據ab計算得到
| 樣品 | L | a | b | ΔE | 檢測力評估 |
| 良品 | 31.59 | 16.86 | -54.44 | 0 | 可檢測 |
| #B2 | 29.97 | 18.34 | -52.63 | 2.83 | |
| #B3 | 31.1 | 12.01 | -44.57 | 11.01 | |
| #B4 | 29.28 | 19.56 | -53.12 | 3.79 | |
| 良品 | 53.09 | -0.22 | 2.41 | 0 | 可檢測 |
| #w2 | 54.32 | -0.06 | 1.08 | 1.34 | |
| #w3 | 54.07 | -0.14 | 1.18 | 1.23 | |
| #w4 | *46.97 | -1.02 | -0.15 | 2.68 |
*1 連續相同背景色為同一組對比樣品
*2 加粗行為該組樣品的Lab基準樣品
