鐵片Lab數據分析報告

本次顏色測試樣品為鐵片：

測試目的：測試兩塊鐵片之間的顏色差異

因第五組鐵片樣品未標記標樣，因此未進行測試

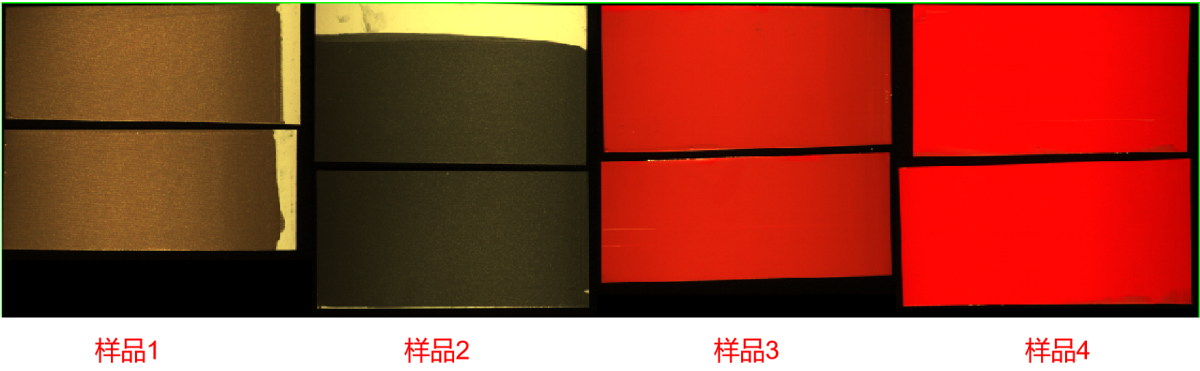

同一組樣品，左側為試樣，右側為標樣，如圖所示

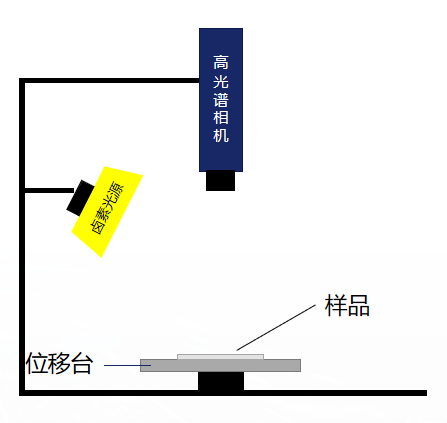

本次測試采用高光譜顏色測量設備進行測量

高光譜相機覆蓋400~1000nm波長范圍

采用線性推掃成像方案

照明光源采用鹵素光源

設備采用暗室結構設計，樣品放置暗室載物臺上

Lab計算采用2°視角、D65光源參數

樣品放置水平位移臺上，勻速平移

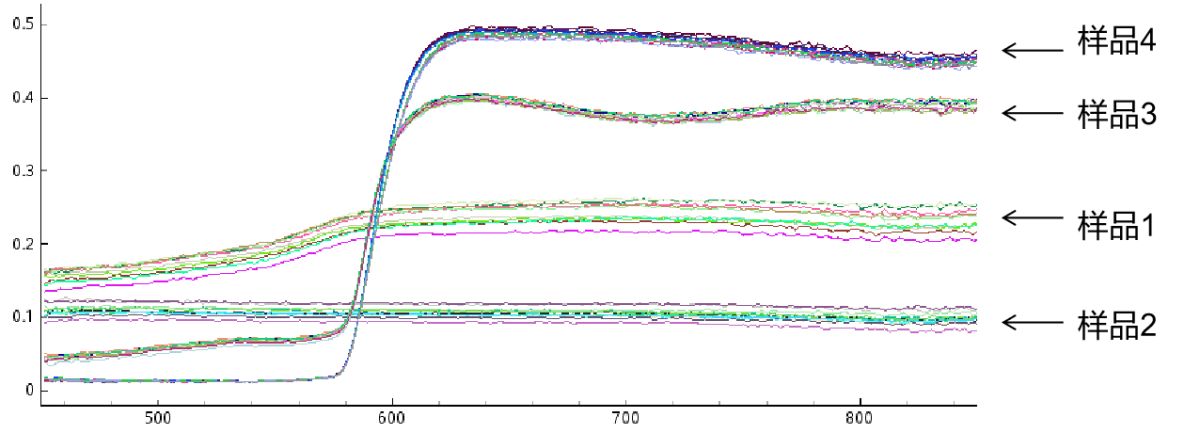

在樣品上隨機取點，各樣品點反射率光譜如右圖所示

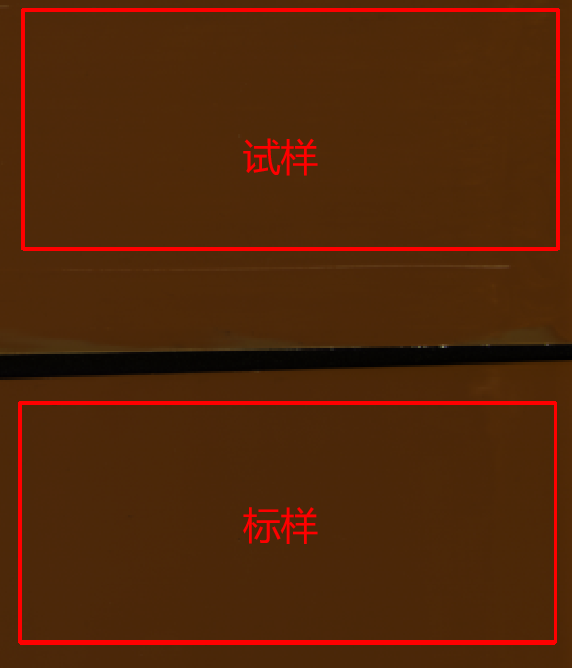

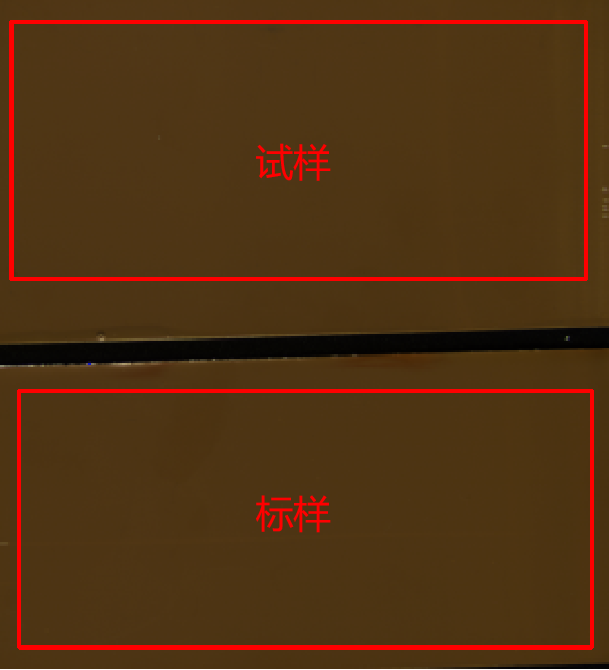

Lab值：鐵片1#

序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：

測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5

測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5

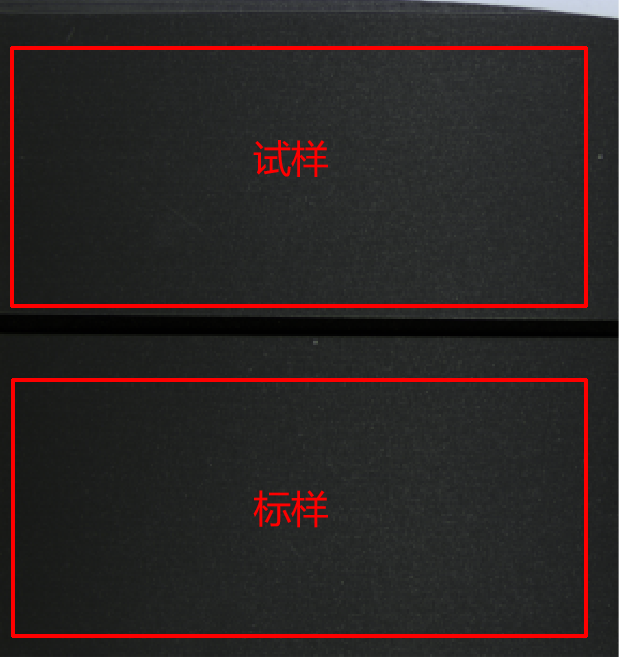

Lab值：鐵片2#

序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：

測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5

測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5

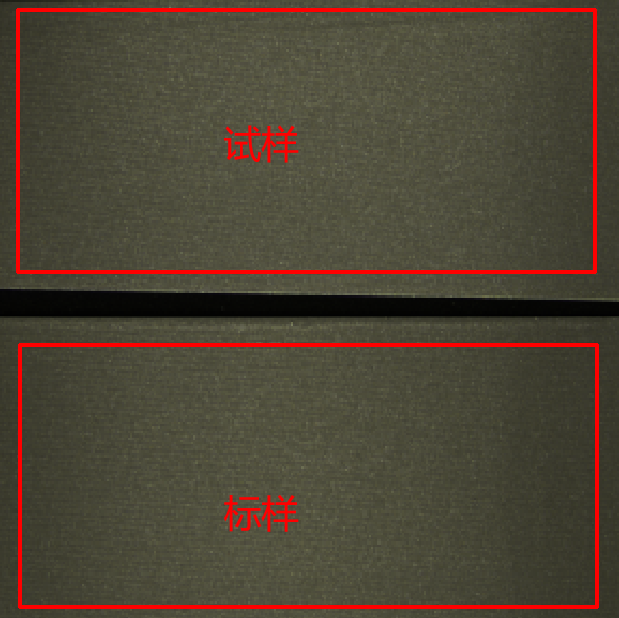

Lab值：鐵片3#

序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：

測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5

測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5

鐵片4#

序號1為試樣，序號2作為標樣，使用CIE2000計算得到Lab值和ΔE值如下圖所示：

測試結論OK表示該框選區計算出的ΔE與設置的ΔE閾值相比較＜0.5

測試結論NG表示該框選區計算出的ΔE與設置的ΔE閾值相比較＞0.5

通過CIE2000計算出的Lab和ΔE可看出：

1#、2#樣品，試樣和標樣之間的L值相差較大，a、b值相差較小，即試樣比標樣偏亮、偏紅、偏藍一些

3#樣品，試樣和標樣之間的L值、a值、b值均相差較小，即試樣比標樣偏亮、偏綠、偏藍一些

4#樣品，試樣和標樣之間L值、a值相差較小，b值相差較大，即試樣比標樣偏亮、偏紅，偏黃一些
