發布時間:2025-11-07

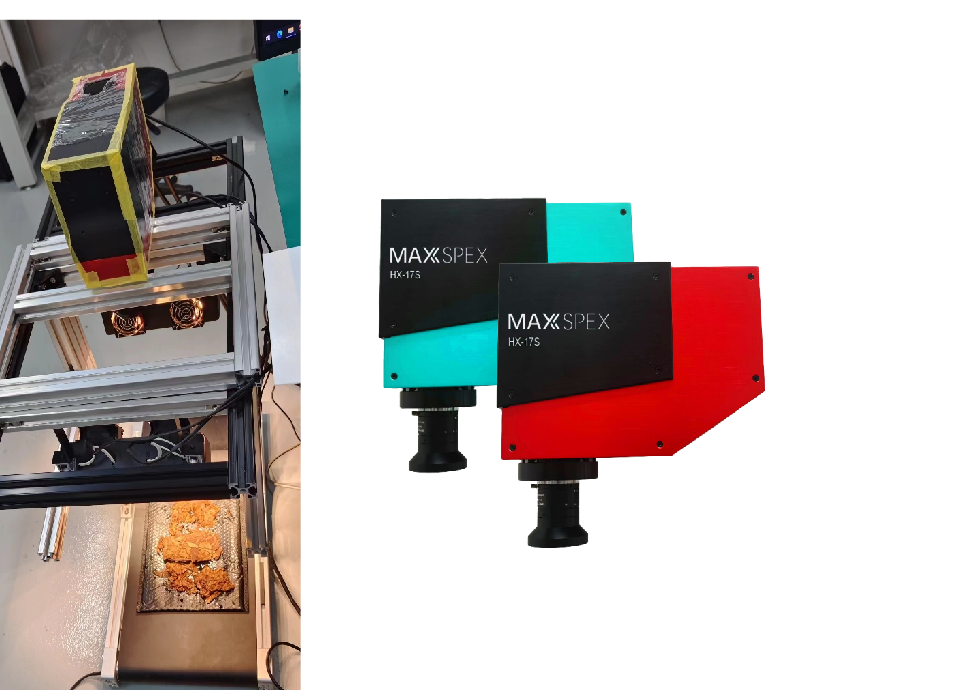

使用HX17S近紅外高光譜相機對煙葉樣品進行數據采集；
每次采集的樣品分為兩部分，上半部分盡量保持干燥，下半部分噴灑液體香料；
分6組測量煙葉不同狀態下的數據，第一組整體干燥測量，第二組在下半部分噴灑香料，后續每組在下半部分增加噴灑香料，總共得到5組不同噴灑量的數據；
最后一組在上半部分噴灑自來水，驗證香料與水的差異。
設備型號 | 組件 | 功能說明/指標參數 |
HX-17S | 高光譜相機 | 光譜范圍：900-1700nm |
光譜分辨率：8nm | ||
光譜波段數：224 | ||
空間像素?cái)?shù)：640 | ||
全譜段最大幀頻：大于1400fps | ||
探測器類型：InGaAs 焦平面探測器（ | ||
輸出數據深度：12bit | ||
橫向視場角（FOV）：＞75°@f=8mm | ||
瞬時視場角（IFOV）：2.5mrad@f=8mm | ||
電源電壓： 12V DC | ||
功耗 ：8.4W（TEC OFF) / 16W（TEC ON) | ||
鏡頭接口：C-Mount | ||
數據接口：Camera Link | ||
重量：約 4 kg | ||
尺寸：約244*190*98mm（不含鏡頭） | ||
鏡頭 | 8mm/16mm/25mm/35mm焦距可選 | |
其它功能 | 支持幀頻設置、曝光時間設置；支持外部觸發；具有bining和ROI開窗功能 |

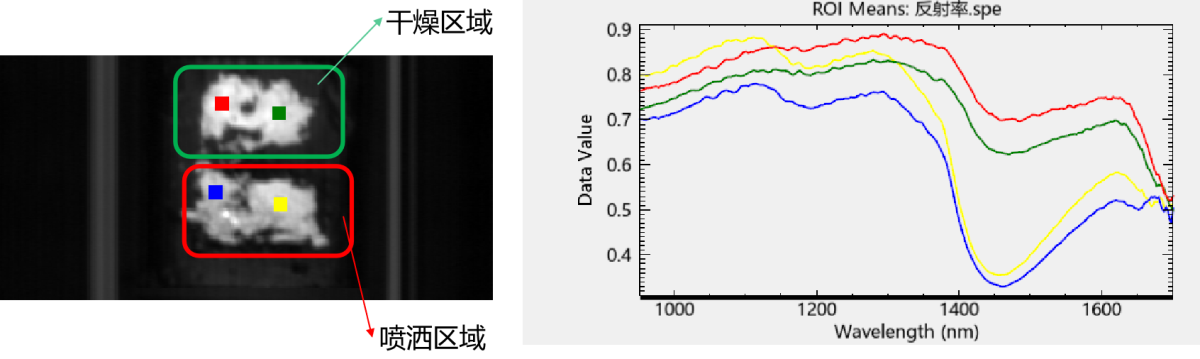

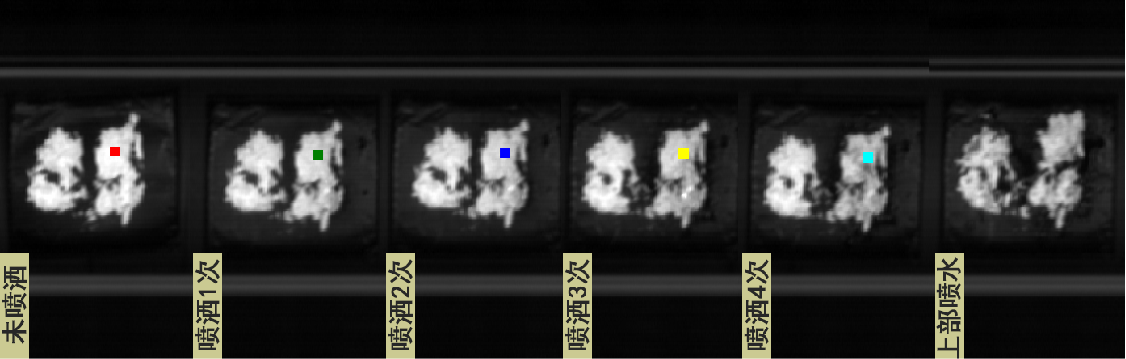

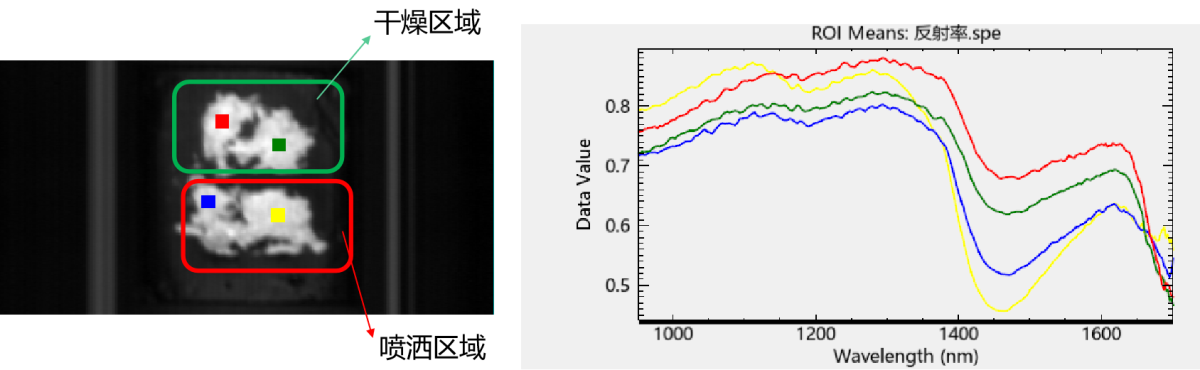

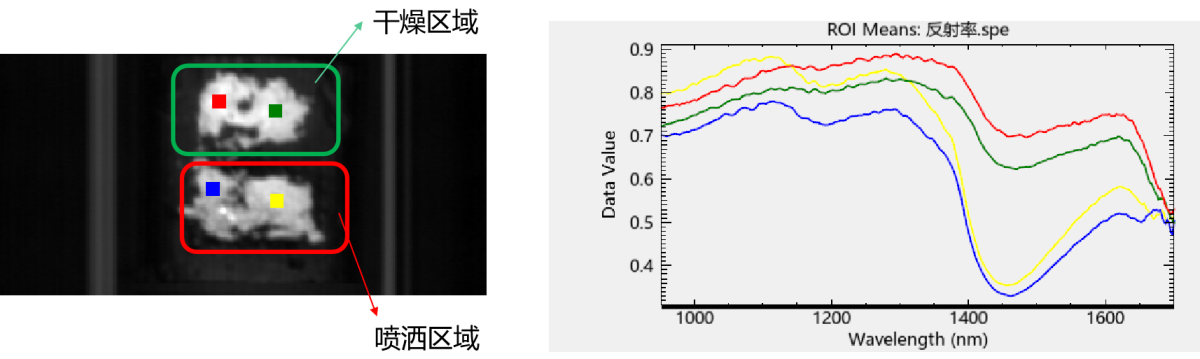

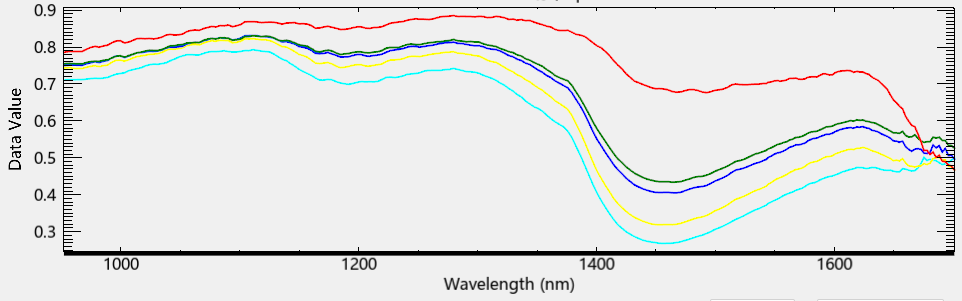

選區同一區域不同組的平均曲線

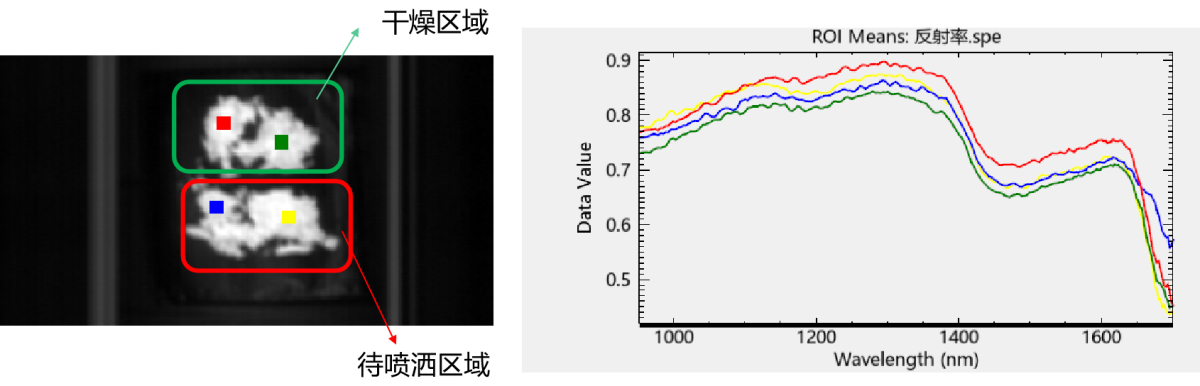

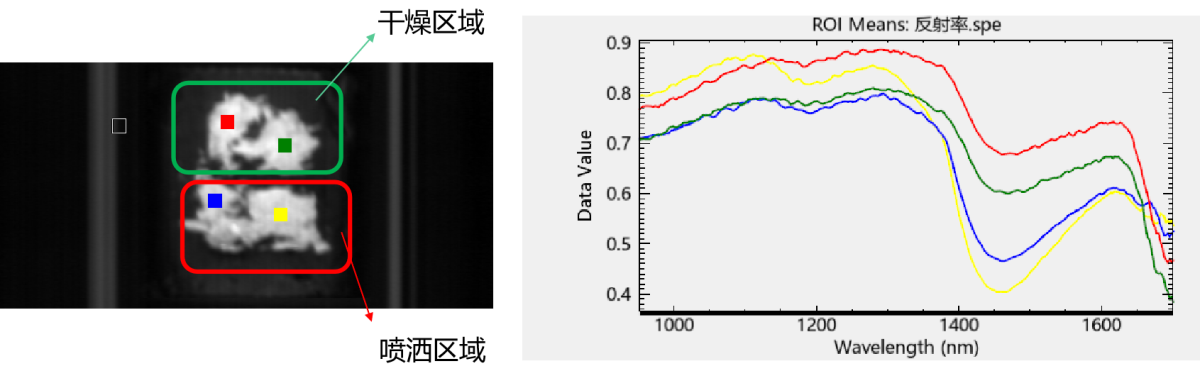

未噴灑區域
噴灑1次
噴灑2次
噴灑3次
噴灑4次

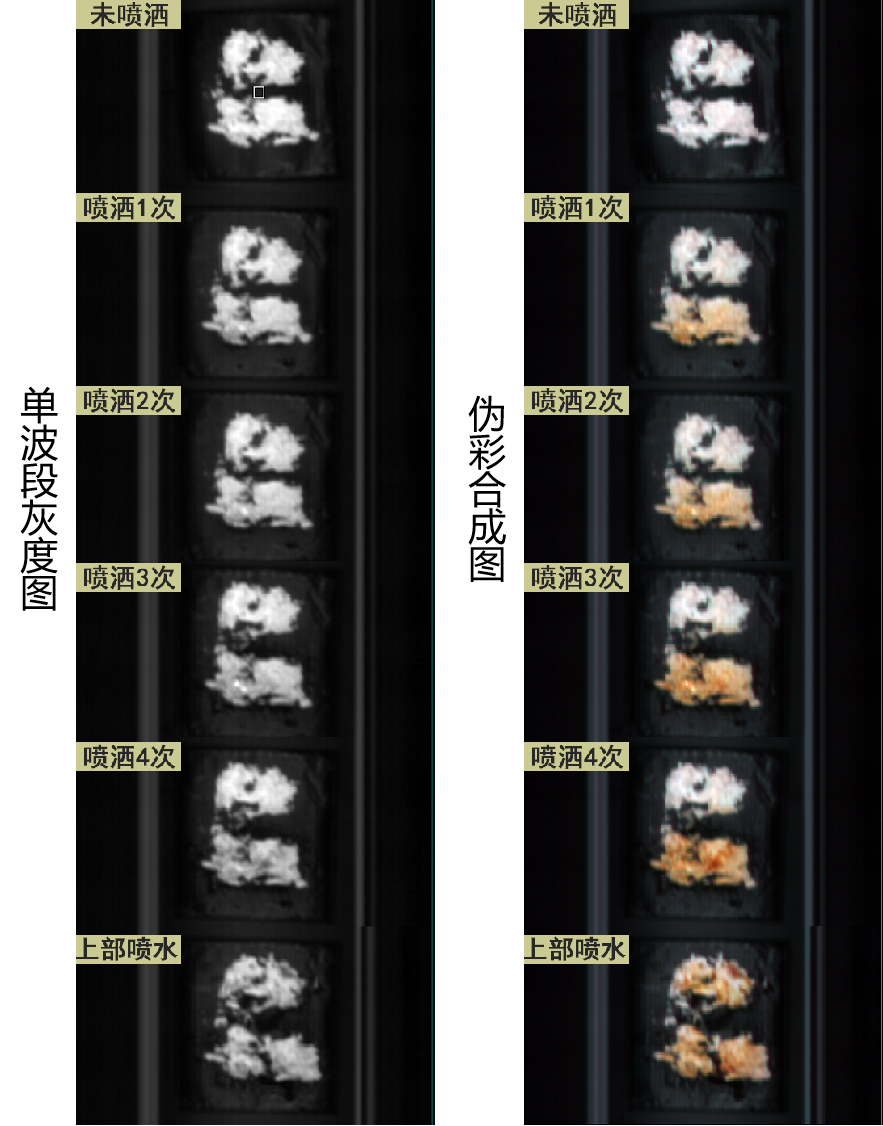

偽彩色合成
結論：
單從曲線上看，噴灑香料后煙葉的反射率光譜在1450nm波長有明顯降低；
通過特殊三波段偽彩合成，能直觀從圖像上看出噴灑香料后的煙葉區別；
問題點：噴灑香料與噴灑水之間區分度較小。
