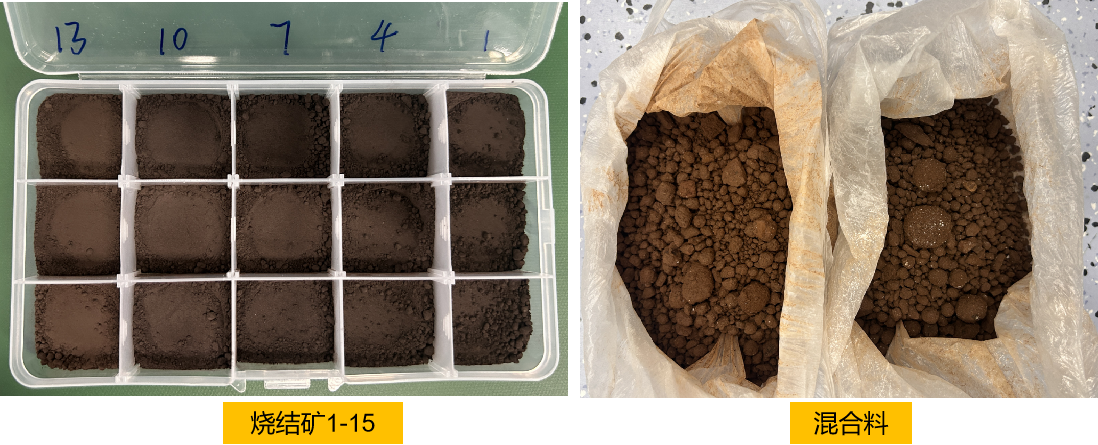

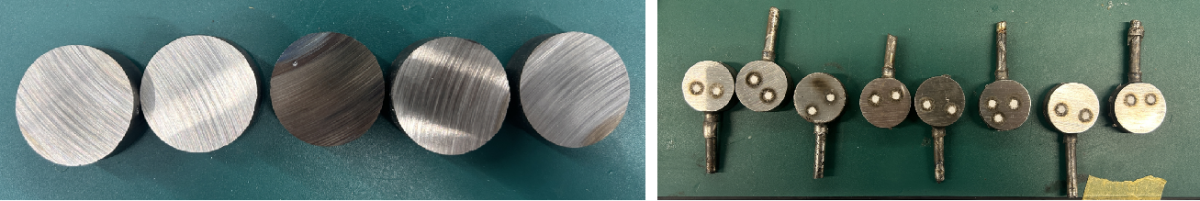

共測(cè)試四種樣品：

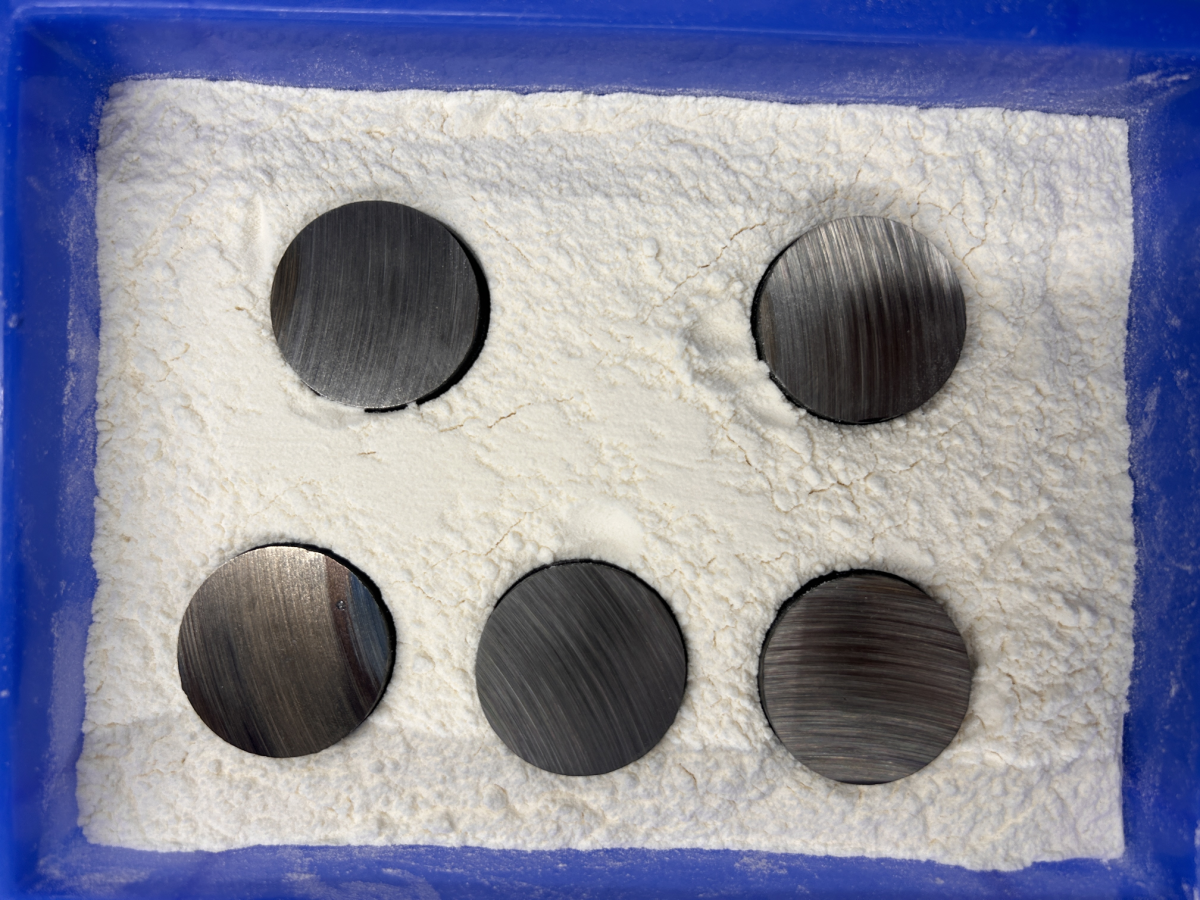

62（1-5）

鋼水：8個(gè)

燒結(jié)礦樣品：1-15組

混合料：兩包

本次測(cè)試采用高光譜設(shè)備進(jìn)行測(cè)量

? 高光譜相機(jī)覆蓋400~2500nm波長范圍

? 線性推掃成像方案

? 照明光源采用鹵素光源

? 測(cè)試時(shí)在暗室環(huán)境，樣品放置在水平位移臺(tái)上

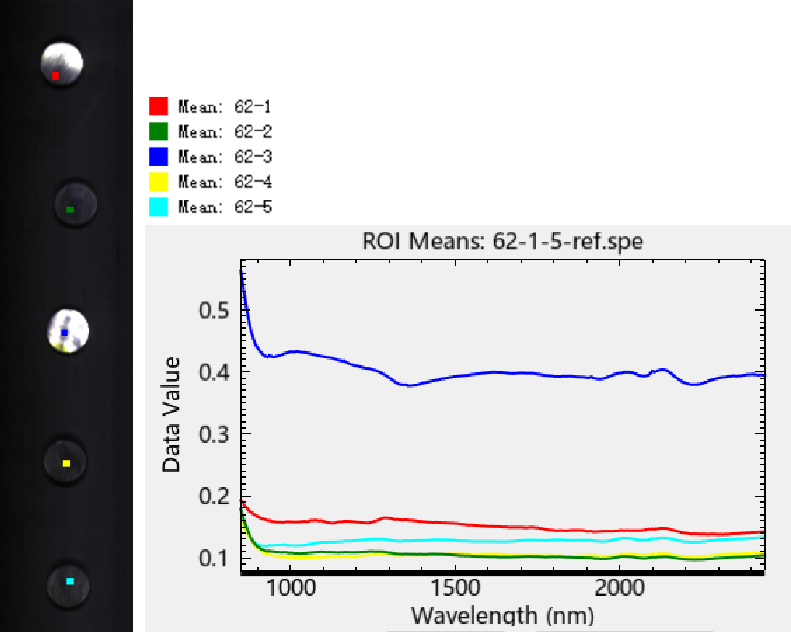

62（1-5）400-2500nm光譜曲線：

62（1-5）樣本在400-2500的反射率曲線如下所示，因樣本底面平整度不一，各樣本表面反射率有較大差異。

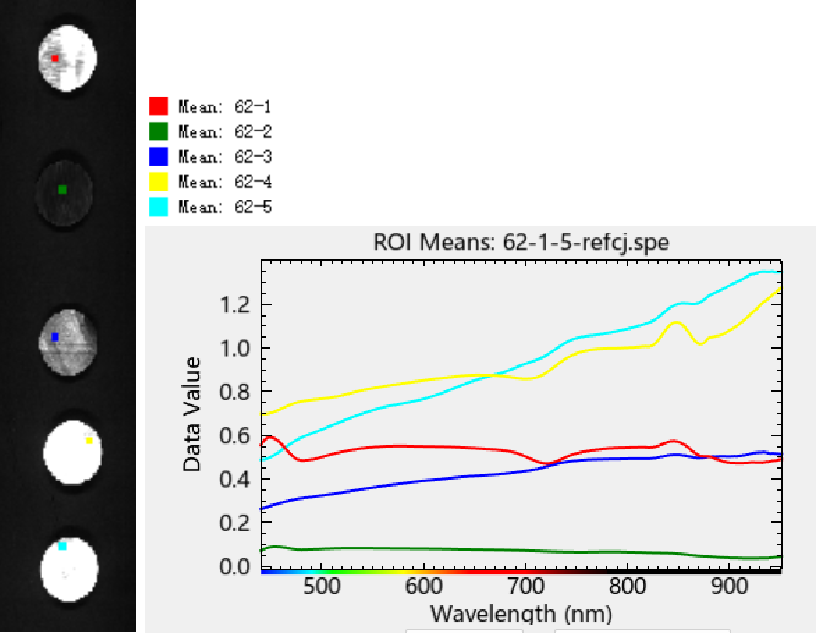

62(1-5)不同旋轉(zhuǎn)角度400-1000nm光譜曲線：

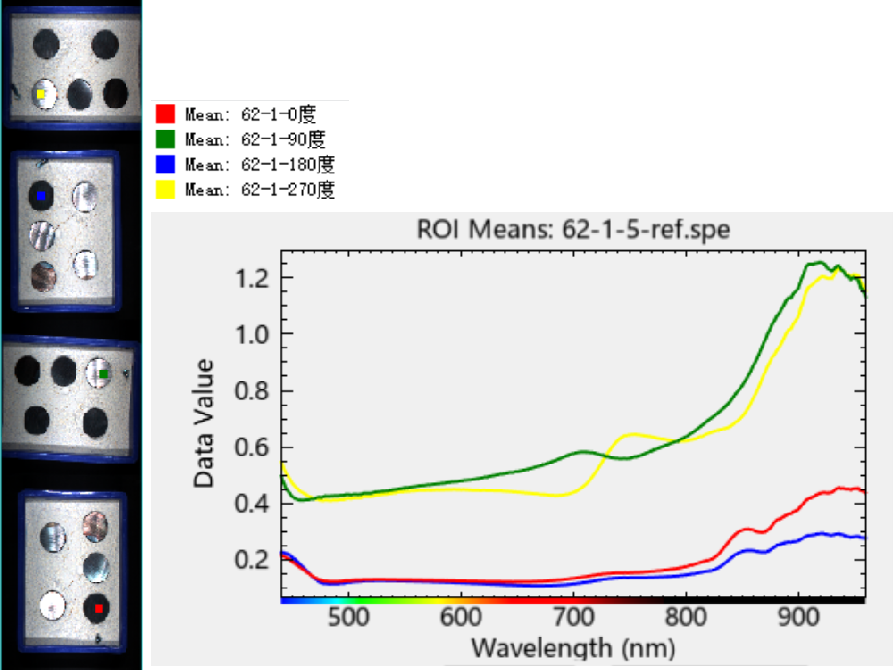

62（1）樣本經(jīng)過人工置平處理后，不同角度（0度，90度，180度，270度）在400-1000的反射率曲線如下所示，各樣本表面反射率仍有較大差異。因條件所限，樣本表面找平精度不夠，故對(duì)結(jié)果影響較大，后續(xù)應(yīng)在完善測(cè)試環(huán)境后再進(jìn)行樣品檢測(cè)。

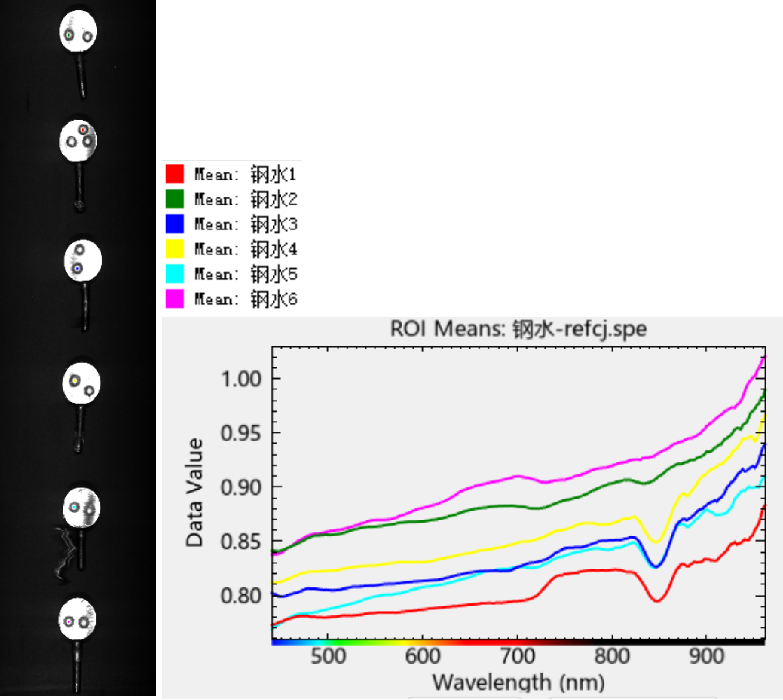

鋼水（1-6）400-2500nm光譜曲線：

鋼水（1-6）樣本在400-2500的反射率曲線如下所示，各樣本激光點(diǎn)處表面反射率曲線大致相似，激光點(diǎn)外的反射率曲線差異較大。

燒結(jié)礦（1-15）400-2500nm光譜曲線：

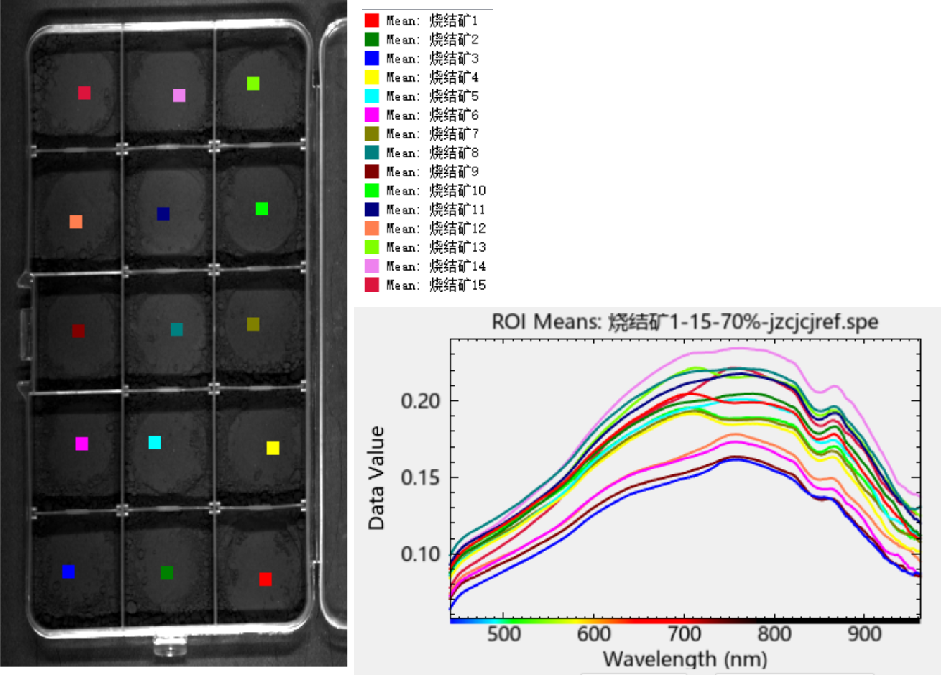

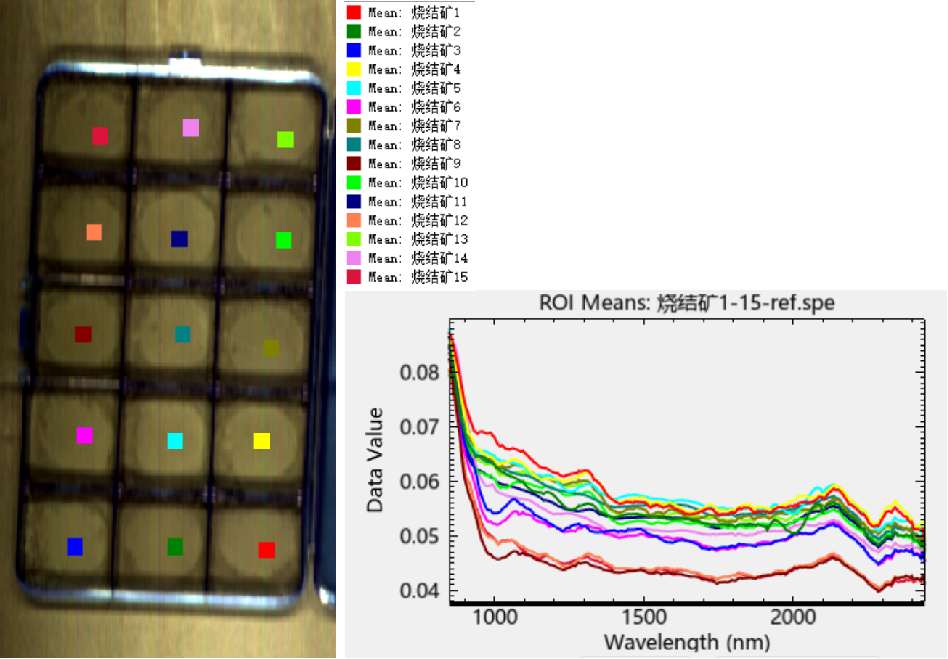

15份燒結(jié)礦樣本在400-2500的反射率曲線如下所示，不同組別的樣本反射率曲線大致相似，各元素含量分析需要進(jìn)一步建模實(shí)驗(yàn)。

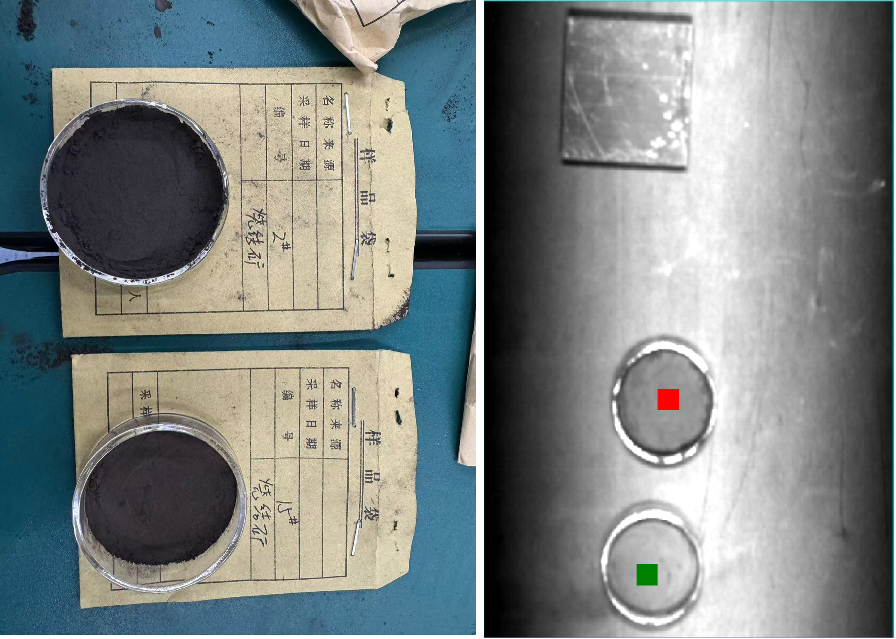

燒結(jié)礦（2、15）400-1000nm光譜曲線：

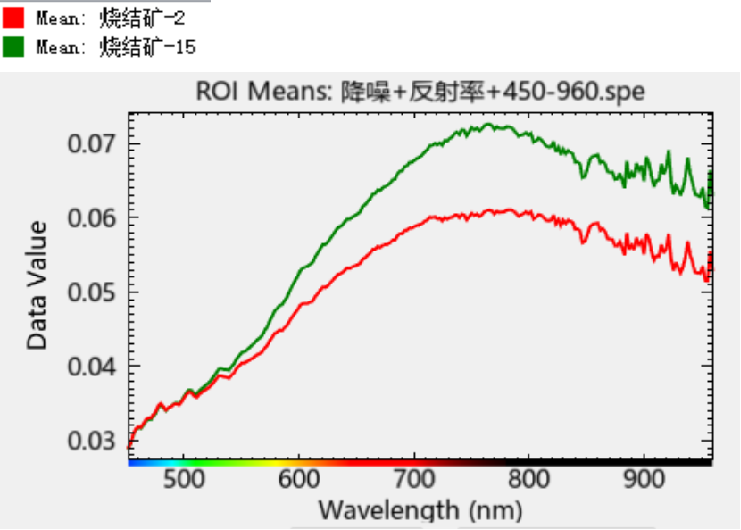

經(jīng)過對(duì)樣品元素含量表，選擇TFe含量最高（燒結(jié)礦2）和最低（燒結(jié)礦15）的樣本在400-1000的反射率曲線如下所示，兩種樣品的反射率曲線差異較為明顯，具有高光譜定量分析的可行性。

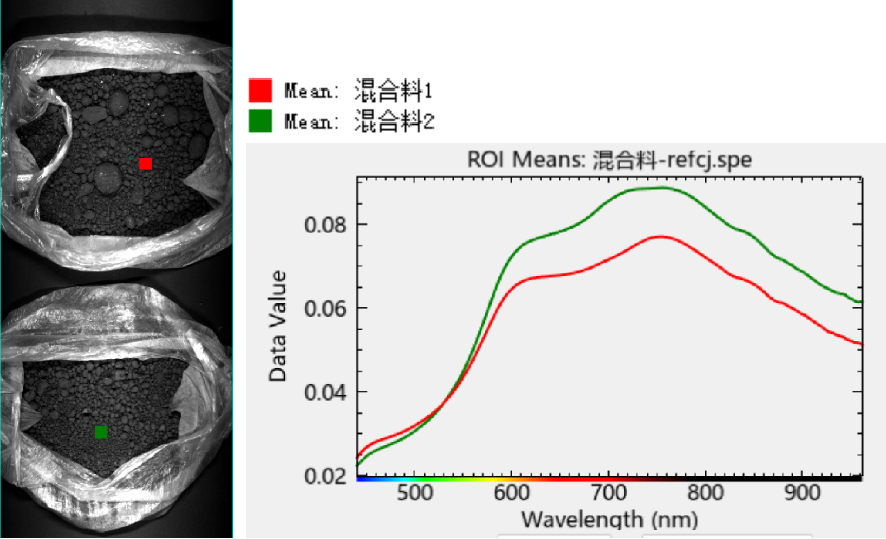

混合料（1-2）400-2500nm光譜曲線：

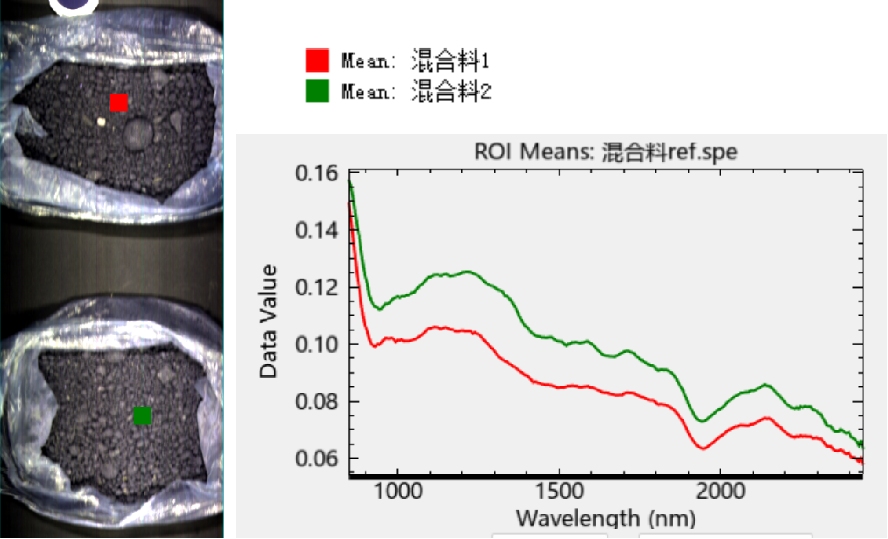

混合料樣本在400-2500的反射率曲線如下所示。

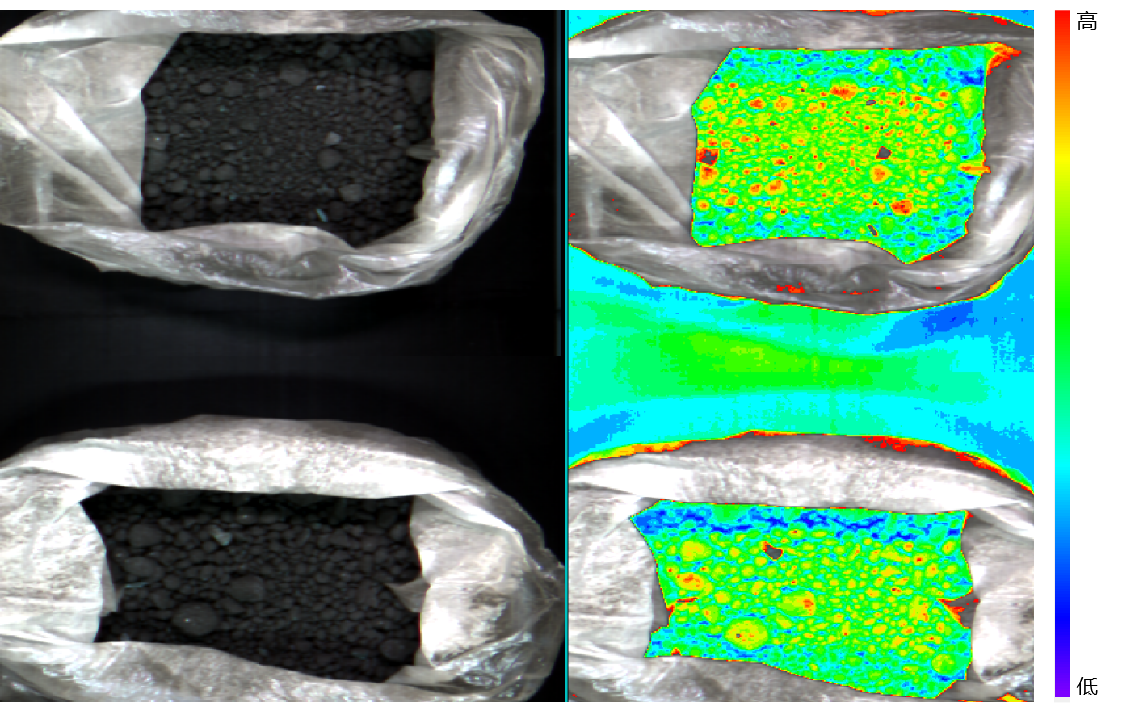

混合料：

選取水分較為敏感波段進(jìn)行歸一化計(jì)算后，顏色渲染圖

總結(jié)：

利用400-2500nm高光譜相機(jī)能夠測(cè)出燒結(jié)礦、混合料光譜曲線特性，能夠看出差異，混合料數(shù)據(jù)簡(jiǎn)單歸一化后能大致看出水分含量情況。

其他樣品具體可行性需后續(xù)進(jìn)行更多實(shí)驗(yàn)驗(yàn)證。

獲取更多實(shí)驗(yàn)報(bào)告或了解高光譜產(chǎn)品，

可電話聯(lián)系13588435456（微信同號(hào)）。
